Bosch Flow 7000 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 14
Wohnungsstation
Vorschau ausblenden
Andere Handbücher für Flow 7000:
Inhaltsverzeichnis
Werbung
Inbetriebnahme
1
TS1
PS1

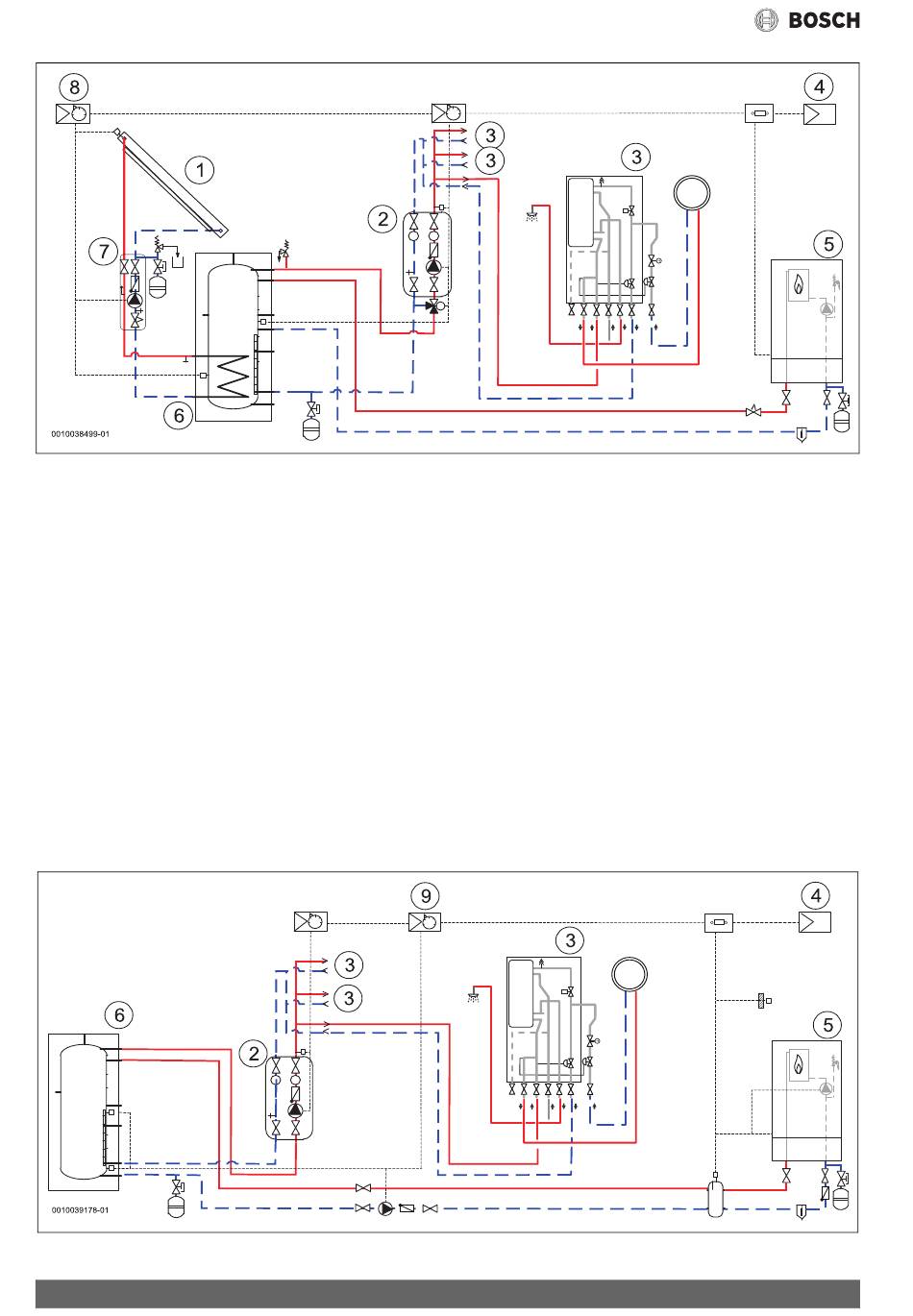

Bild 19 Beispiel 1: Heizgerät mit Solaranlage, Wohnungsstation für ungemischte Heizkreisversorgung (Heizkörper)
[1]
Solarkollektoren
[2]
Netzpumpenmodul (primäre Pumpengruppe)
[3]
Wohnungsstation F7001 RS
[4]
Bedieneinheit CW400
[5]
Wärmeerzeuger
[6]
Pufferspeicher
[7]
Solarstation
[8]
Modul MS100
[9]
Modul MS200
[TS1] Temperaturfühler Kollektor
[PS1] Pumpe Solarstation
[T0] Temperaturfühler Speicher, Beispiel 1
[T0] Temperaturfühler Weiche (Kesselsteuerung), Beispiel 2
[TS2] Temperaturfühler Speicher unten
[TC1] Temperaturfühler Vorlauf
[PC1] Pumpe Heizkreis
[VC1] Mischventil
[PS12] Speicherladepumpe mit PWM-Signal (MS200: Anschluss PS4
und OS2)
[TS18] Temperaturfühler Speicher unten (MS200: Anschluss TS2)
[TS19] Temperaturfühler Speicher Mitte (MS200: Anschluss TS3)
TS19
TS18
Bild 20 Beispiel 2: Heizgerät mit intelligenter Speicherladung, Wohnungsstation für ungemischte Heizkreisversorgung (Heizkörper)
14
T0
TS2
MM 100
1
TC1
T
T
PC1
MM 100
1
TC1
T
T
PC1
VC1
M
6
PS12
BC 10
BC 10
T1
T0
Flow 7000 – 6721837270 (2021/05)
