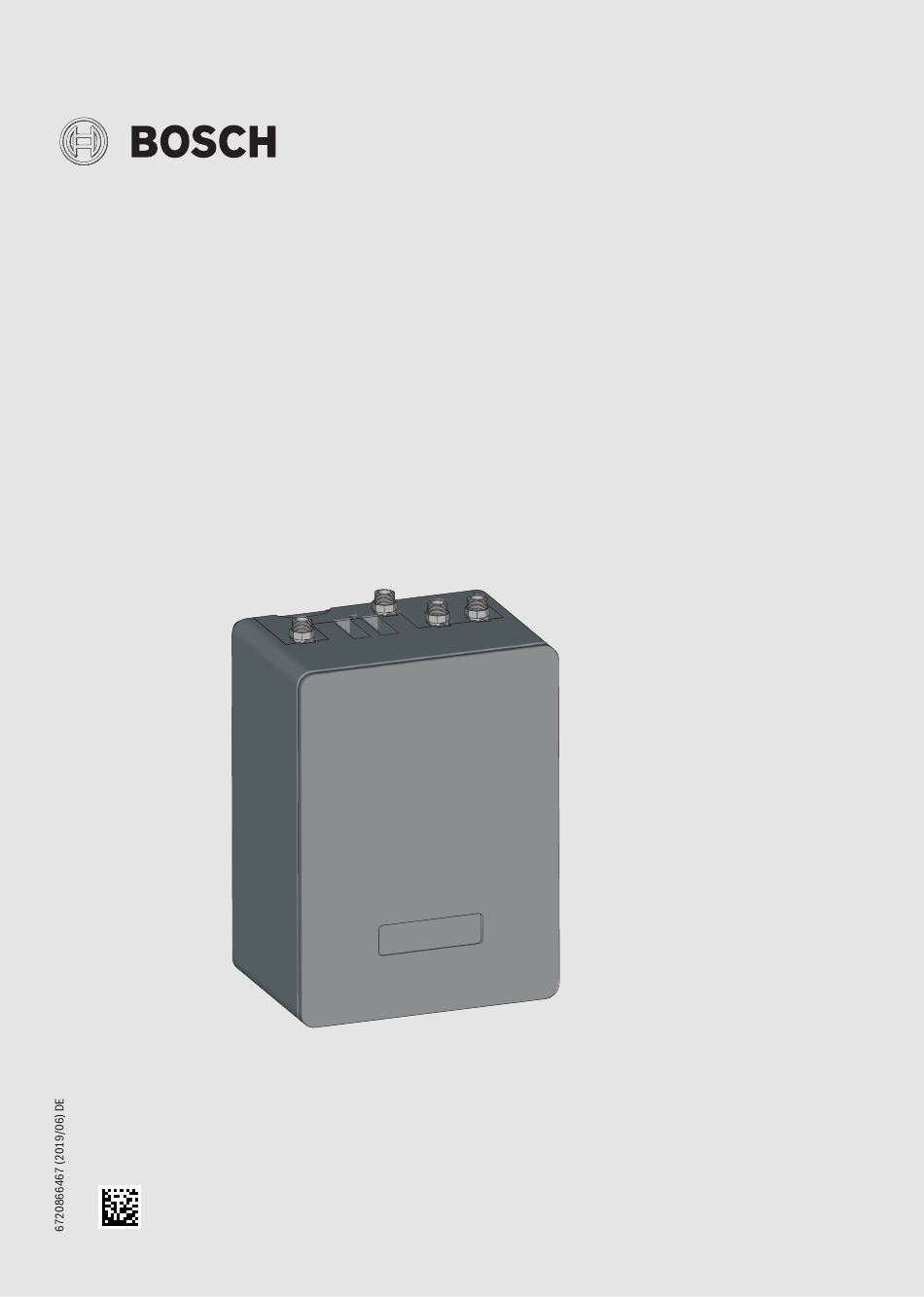

- Seite 1 Installations- und Wartungsanleitung Frischwasserstation (Durchfluss-Trinkwasser-Erwärmer) FF20 Flow Fresh 0010011071-001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 10 Störungen beheben ........23 10.1 Modul MS100 . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise H Montage Symbolerklärung und Sicherheitshinweise ▶ Keine offenen Ausdehnungsgefäße verwenden. ▶ Sicherheitsventile nicht verschließen. Symbolerklärung Brandgefahr bei Löt- und Schweißarbeiten! Warnhinweise In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der H Elektroarbeiten Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt Elektroarbeiten dürfen nur Fachkräfte für Elektroins- werden. -
Seite 4: Angaben Zum Produkt
Angaben zum Produkt wie eine bedarfsabhängige Reinigung und Wartung erforderlich. ▶ Mögliche Folgen (Personenschäden bis hin zur Le- bensgefahr oder Sachschäden) einer fehlenden oder unsachgemäßen Inspektion, Reinigung und Wartung aufzeigen. ▶ Installations- und Bedienungsanleitungen zur Auf- bewahrung an den Betreiber übergeben. Angaben zum Produkt Die Frischwasserstation (Durchfluss-Trinkwasser-Erwärmer) FF 20 wird im Folgenden kurz als Frischwasserstation bezeichnet. -
Seite 5: Typschild
Angaben zum Produkt Die Anschlüsse [2] und [3] müssen während des Betriebes geöffnet Bei Zirkulationsbetrieb erhöht sich die Rücklauftemperatur. Damit die sein. Daher sind die Kugelhähne mit einem Lack gegen Verdrehen gesi- Temperaturschichtung im Speicher erhalten bleibt, ist die Verwendung chert. -
Seite 6: Bestimmungsgemäße Verwendung
Angaben zum Produkt MS100 Nennspannungen • BUS • 15 V DC (verpolungssicher) • Netzspannung Modul • 230 V AC, 50 Hz • Bedieneinheit • 15 V DC (verpolungssicher) • Pumpen u. Mischer • 230 V AC, 50 Hz Sicherung 230 V, 5 AT BUS-Schnittstelle EMS plus Leistungsaufnahme –... -
Seite 7: Vorschriften
Vorschriften VORSICHT: Vorschriften ▶ Geänderte Vorschriften oder Ergänzungen beachten. Diese Vor- Ausfall der Frischwasserstation durch verkalkten Wärmetauscher. schriften sind ebenfalls zum Zeitpunkt der Installation gültig. ▶ Ab einer Wasserhärte von 20° dH eine Enthärtungsanlage einbauen. ▶ Für die Montage und den Betrieb der Anlage die landesspezifischen und örtlichen Normen und Richtlinien beachten. -
Seite 8: Frischwasserstation Am Speicher Montieren
Montage Frischwasserstation am Speicher montieren ▶ Alle Anschlussstücke mit Teflonband eindichten und am Speicher einschrauben. Dieses Zubehör ist geeignet für die in dieser Anleitung beschriebenen Speicher. Vor Anbringung der Speicherdämmung die Anschlussstücke und Tempe- raturfühler montieren! 100 mm 65 mm Bild 11 Lieferumfang Speicheranschluss-Set 120 mm 85 mm... - Seite 9 Montage 1. Halteblech handfest an Frischwasserstation schrauben. 2. Frischwasserstation mit Halteblech am obersten Stutzen einhängen. 6720809213.28-1.ST Bild 16 Langes Anschlussrohr des SZ8 montieren 6720809213.26-1.ST Langes Anschlussrohr vom Zubehör SZ9 montieren Bild 14 Halteblech montieren ▶ Um das lange Anschlussrohr gerade auszurichten, bei Bedarf: ▶...
-
Seite 10: Mischventil-Set Montieren (Zubehör)
Montage ▶ Oben und unten am Rückteil des Wärmeschutzes Durchführungen für das Rücklaufrohr einschneiden. 0010012362-001 0010012362-001 Bild 19 Durchführungen an den Vertiefungen einschneiden Fließrichtung und Einbaulage des Ventils beachten. ▶ Anschlussrohre mit Dichtungen an Ventil und am Speicher anschrau- ben. 6720809213.30-1.ST Bild 17 Langes Anschlussrohr des SZ9 montieren Mischventil-Set montieren (Zubehör) -
Seite 11: Zirkulationsstrang Montieren (Zubehör)
Montage 3. Klemmring-T-Stück montieren. 5. Anschluss in Formteil drücken. 5. 5. 4. 4. 6720809213.16-1.ST 6720809213.16-1.ST Bild 24 Montage vorbereiten Frischwasserstation hydraulisch anschließen 0010012378-001 0010012378-001 VORSICHT: Bild 22 Rohre mit Klemmring-T-Stück verbinden ▶ Mitgelieferte Dämmung montieren. Anlagenschaden durch undichte Anschlüsse ▶ Alle Rohrleitungen und Anschlüsse spannungsfrei installieren. Zirkulationsstrang montieren (Zubehör) Die Baugruppe Zirkulationsstrang besteht aus: Pumpe mit integrierter Die Rohrleitungen (bei der Wandinstallation) zwischen Pufferspeicher... -
Seite 12: Speicher Hydraulisch Anschließen
Elektrischer Anschluss 010011087.001 010011087.001 Bild 27 Pufferspeicher mit Trennblechen Spei- Frischwas- Warmwas- Heizbetrieb Heizkreis cher serstation serbeladung Vor- Rück- Vor- Rück- Vor- Rück- Vor- Rück- lauf lauf lauf lauf lauf lauf lauf lauf 0010012138-001 0010012138-001 Bild 25 Anschlüsse Frischwasserstation H10 H11 Tab. -
Seite 13: Modul Ms100 Und Bedieneinheit (Zubehör)
Elektrischer Anschluss Modul MS100 und Bedieneinheit (Zubehör) Anschlussklemmbelegung und Anlagenbeispiele Durch Hinzufügen von Funktionen zum Frischwassersystem können Sie Mit der Bedieneinheit (Zubehör) sind verschiedene Systeme und Funkti- die Anlage zusammenstellen. Beispiele für mögliche Frischwassersyste- onen möglich. Die Zuordnung des Anschlussplanes zum Frischwasser- me finden Sie bei den Anschlussplänen. -
Seite 14: Pumpe Anschließen (Zubehör)
Elektrischer Anschluss 6 720 646 819-19.1O Bild 32 Modul öffnen PS11 PS11 TS17 TS17 TS21 TS21 Bild 34 Anschlussklemmen bei Vorwärm-Frischwasserstation [PS9] Pumpe tägliche Aufheizung [PS11] Primärkreispumpe [PWM] Steuersignal für Primärkreispumpe PS11 [TS17] Temperaturfühler Warmwasser [TS21] Temperaturfühler Heizungsvorlauf [BUS] Anschluss Bedieneinheit (dann keine Brücke möglich) Pumpe anschließen (Zubehör) ▶... -
Seite 15: Warmwassertemperatur Ändern
Inbetriebnahme ▶ Kabel mit den Zugentlastungen sichern (Lieferumfang). Inbetriebnahme Alle elektrischen Anschlüsse gemäß Anschlussplan anschließen und erst danach die Inbetriebnahme durchführen! ▶ Installationsanleitungen aller Bauteile und Baugruppen der Anlage beachten. VORSICHT: Anlagenschaden durch zerstörte Pumpe! ▶ Damit die Pumpen nicht trocken laufen, vor dem Einschalten die An- lage befüllen und entlüften. -
Seite 16: Anlage Befüllen, Spülen, Entlüften
Inbetriebnahme Anlage befüllen, spülen, entlüften Zirkulationspumpe (Zubehör) entlüften Im Entlüftungsmodus entfernt die Pumpe durch den Wechsel von maxi- HINWEIS: maler Umdrehung und anschließendem Stopp (7 × ) die Luft aus dem Pumpengehäuse. Anlagenschaden durch Trockenlaufen der Primärkreispumpe. Um den Entlüftungsmodus zu starten (Dauer: 10 Minuten): ▶... -
Seite 17: Menü Diagnose - Monitorwerte
Inbetriebnahme Menüpunkt Einstellbereich Funktionsbeschreibung 1 x 3 Minuten/h ... 6 x Die Zirkulationspumpe geht 1-mal ... 6-mal pro Stunde für jeweils 3 Minuten in Betrieb. 3 Minuten/h Dauerhaft Die Zirkulationspumpe ist ununterbrochen in Betrieb. Zirkulation Impuls Ja / Nein Die Zirkulationspumpe läuft 3 Minuten lang, sobald eine kurze Zapfung erfolgt (2-10 Sekunden). Da- nach ist die Pumpe für 10 Minuten gesperrt. -
Seite 18: Einstellungen Am Kesselregler Vornehmen
Inbetriebnahme Einstellungen am Kesselregler vornehmen [°C] HINWEIS: Anlagenschaden an der Frischwasserstation durch Überhitzung. Vermeiden Sie eine Kopfüberhitzung von über 95 °C im oberen Teil des °C Solar-Pufferspeichers (wenn vorhanden). °C ▶ Wir empfehlen, die maximale Speichertemperatur (Solar) auf 85 °C einzustellen. -
Seite 19: Abschließende Arbeiten
6.10 Abschließende Arbeiten Umweltschutz/Entsorgung ▶ Vorderen Wärmeschutz auf den hinteren Wärmeschutz schieben. Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. ▶ Inbetriebnahmeprotokoll ausfüllen. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns ▶ Filter reinigen (erstmalig 4 Wochen nach Inbetriebnahme). gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. -
Seite 20: Wartung
Wartung Demontage Wartung 1. Alle Absperrhähne schließen. 2. Schrauben am Wärmetauscher oben und unten lösen. Hierzu Bitver- GEFAHR: längerung verwenden. Lebensgefahr durch elektrischen Stromschlag! 3. Wärmetauscher nach vorne heraus ziehen. ▶ Vor Arbeiten am elektrischen Teil die Spannungsversorgung (230 V AC) unterbrechen (Sicherung, LS-Schalter) und gegen unbe- absichtigtes Wiedereinschalten sichern. -
Seite 21: Volumenstromfühler Wechseln
Wartung Volumenstromfühler wechseln Wenn die Warmwasser-Solltemperatur nicht mehr erreicht wird, kann der Fühler defekt sein. 1. Kugelhähne Kalt- und Warmwasser (und Zirkulation, wenn vorhan- den) schließen. 2. Klammern und Steckkontakt (Verbindung zum Modul) abziehen. 3. Volumenstromfühler demontieren. ▶ Neuen Fühler mit neuen O-Ringen montieren. WARNUNG: Verbrühungsgefahr an der Frischwasserstation durch Undichtigkei- ten. -
Seite 22: Protokoll Für Inbetriebnahme, Inspektion, Wartung
Wartung Protokoll für Inbetriebnahme, Inspektion, Wartung Um die Funktionssicherheit der Anlage und Gewährleistungsansprüche sicherzustellen, ist eine jährliche Kontrolle und Wartung erforderlich. ▶ Anleitungen der Bauteile beachten! ▶ Inbetriebnahme- und Wartungsprotokoll der Frischwasserstation be- achten! ▶ Unten aufgeführte Tätigkeiten durchführen. Betreiber: Anlagenstandort: Frischwasserstation-Typ: Bedieneinheit (wenn vorhanden):... -
Seite 23: Modul Ms100
Störungen beheben Ursachen Abhilfe Störungen beheben Primärkreispumpe ▶ Prüfen, ob alle Kugelhähne (Vor- und Rücklauf) fördert kein Heiz- geöffnet sind, bei Bedarf öffnen. 10.1 Modul MS100 wasser. ▶ Bei Inbetriebnahme prüfen, ob die Frischwas- Betriebsan- Mögliche Ursachen Abhilfe serstation richtig an das Trinkwasser- und Hei- zeige zungsnetz angeschlossen ist. - Seite 24 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
