Überblick
1
Überblick

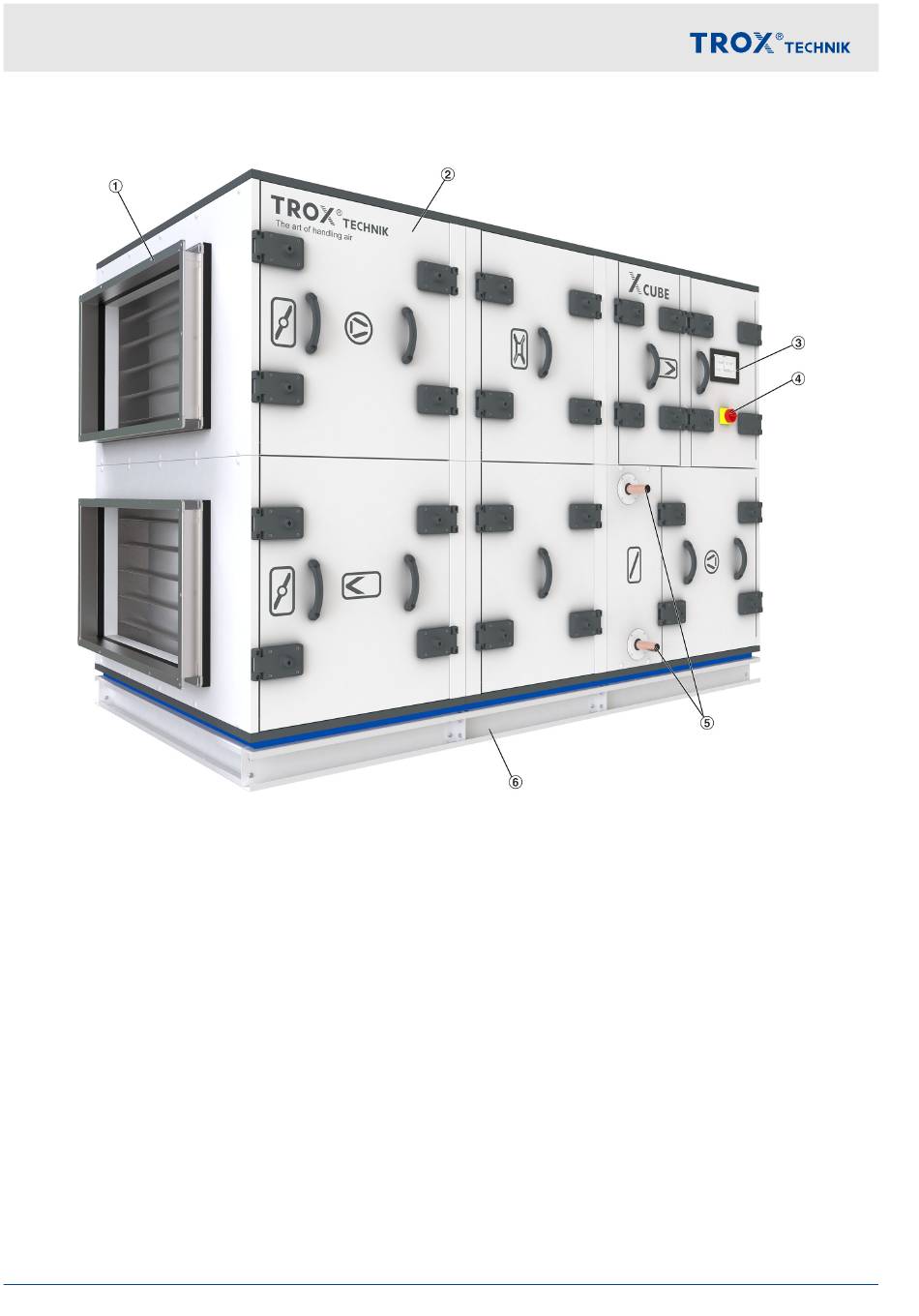

Abb. 1: Beispielgerät X-CUBE X2 compact
1
Anschlussrahmen für Luftleitungen
2
Revisionstür, Symbole siehe Tabelle
3
Touchpanel (MMI)
Je nach Ausführung und Montagebedingungen, wird das RLT-Gerät X-CUBE komplett montiert oder in mehreren
Liefereinheiten (RLT-Bauteile) geliefert. Die jeweilige Liefereinheit und Montageposition ist auf der beiliegenden
Zeichnung ersichtlich.
6
4
5
6
RLT-Gerät X-CUBE X2 / X-CUBE X2 compact
Hauptschalter
Wasseranschlüsse Wärmeübertrager
Grundrahmen
