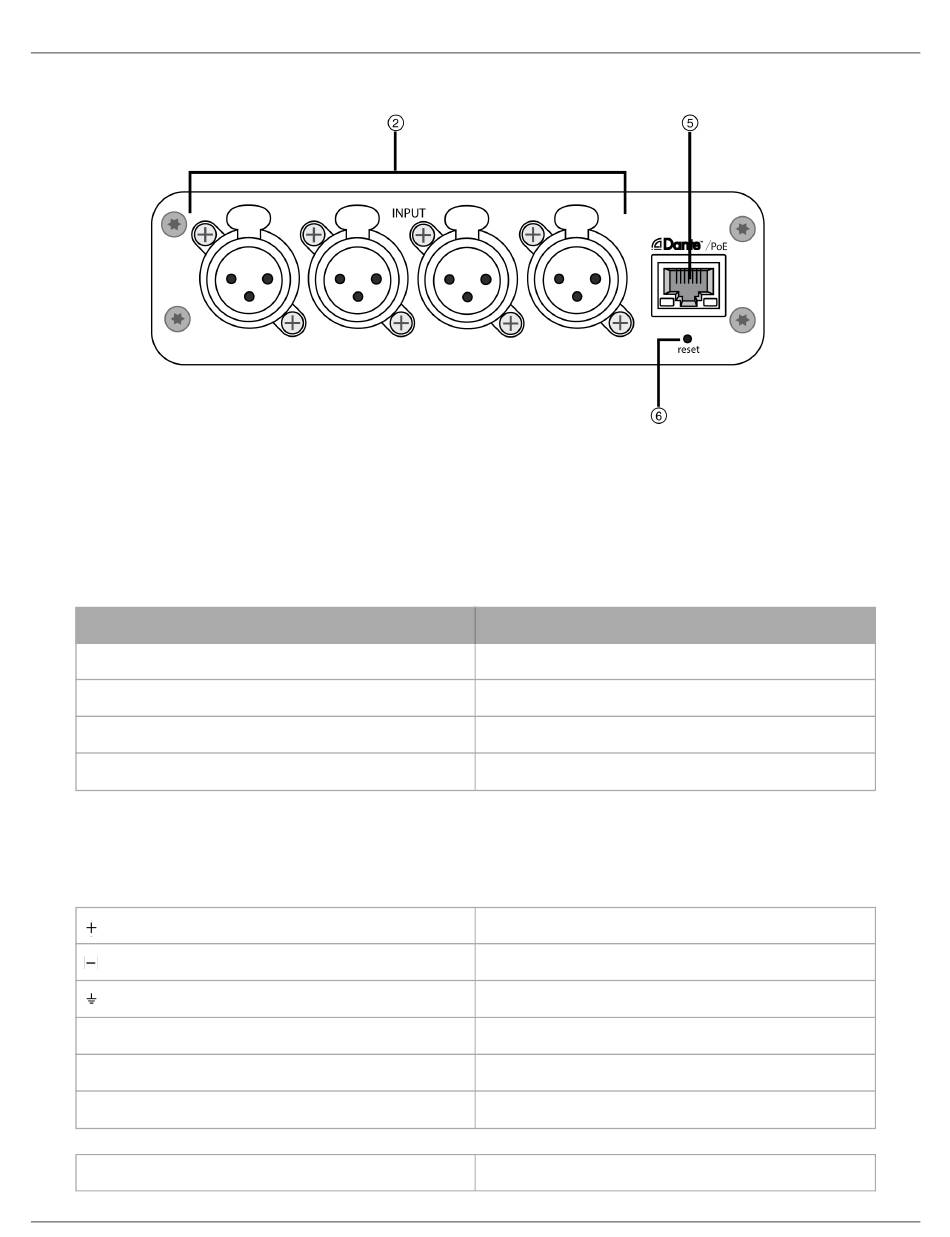

① Eingangssignal-/Übersteuerungsgrenze-Anzeigen
Jede Anzeige bezieht sich auf einen einzelnen Eingangskanal. Wenn die LED rot aufleuchtet, den Pegel vom Audiogerät
bedämpfen, um ein Übersteuern an der Eingangsstufe zu vermeiden. Analoge und digitale Gain-Einstellungen erfolgen in
der Webanwendung.
LED-Zustand
Off
Grün
Gelb
Rot
② Audio- und Logikeingänge
Hinweis: Nur die Blocksteckerversion verfügt über Logikanschlüsse
Blockeingänge: Jeder Eingang empfängt symmetrische Audio- und Logiksignale. Die Pinbelegungen sind wie folgt:
Switch
LED
Masse
XLR-Eingänge: Jeder Eingang empfängt ein symmetrisches Audiosignal. Die Pinbelegungen sind wie folgt:
1
Audio-Signalpegel
weniger als –60 dBFS
–59 dBFS bis –24 dBFS
–23 dBFS bis –1 dBFS
0 dBFS oder mehr
Audio +
Audio –
Audio-Masse
Logik-Stummschaltung (vom Mikrofon gesendet)
Logik-LED (vom Mikrofon empfangen)
Logikerdung
Masse
