V E R T E I L E R D N 2 5 / D N 3 2
Alle Angaben
in mm
Flansch
(Draufsicht)

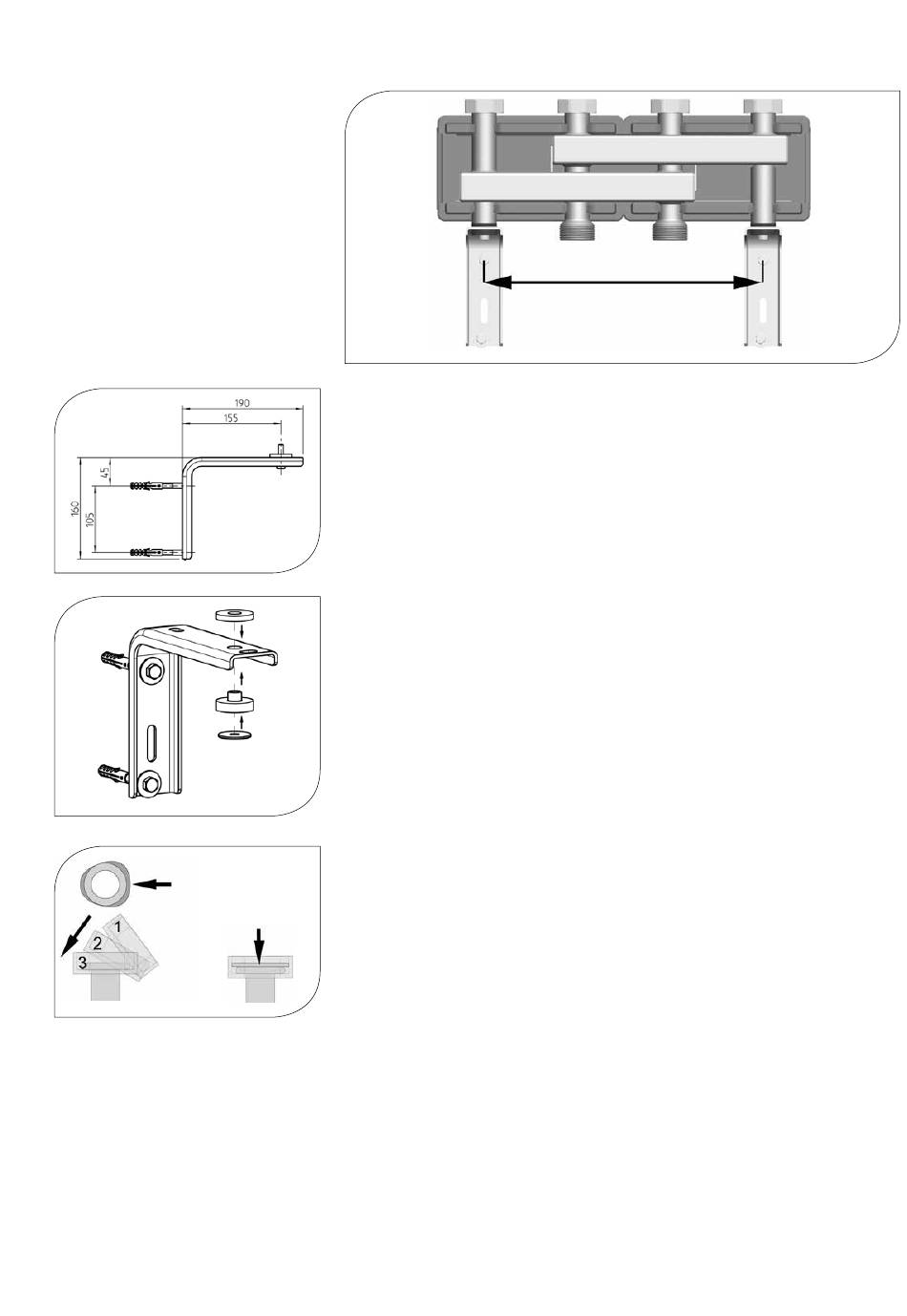

1. Bestimmen Sie den Montageort.
2. Bohren Sie die Löcher und setzen Sie geeignete Dübel ein. Beachten Sie,
dass die beiliegenden Dübel nur für Vollstein-Mauerwerk geeignet sind.
3. Befestigen Sie die Wandhalter an der kurzen Seite mit geeigneten Schrauben
und Unterlegscheiben an der Wand.
4. Montieren Sie die Schallentkopplung im runden Loch Ø13 (siehe Abbildung links).
5. Nehmen Sie die vordere und hintere Dämmschale des Verteilers ab.
6. Setzen Sie den Verteiler auf die Schallentkopplung der Wandhalter. Die Beschriftung
des Verteilers zeigt nach vorn.
7. Schrauben Sie den Verteiler mit den beiliegenden Scheiben und Schrauben auf den
Wandhaltern fest.
8. Stülpen Sie die Muttern über die Flansche.
9. Legen Sie die Dichtungen in die Muttern ein.
10. Setzen Sie die Pumpengruppe auf die Flansche.
Dichtung
11. Ziehen Sie die Muttern an. Achten Sie darauf, dass sich die Muttern nicht verkanten
und dass die Dichtungen nicht verrutschen.
12. Nehmen Sie die Pumpengruppe in Betrieb. Beachten Sie dazu die separate Anleitung
zur Pumpengruppe.
8 INBETRIEBNAHME /
FUNKTIONSPRÜFUNG /
AUSSERBETRIEBNAHME
1. Stellen Sie die Verrohrung zum Kessel her (Dichtungen nicht vergessen).
2. Überprüfen Sie alle Verschraubungen und ziehen Sie sie gegebenenfalls nach.
3. Führen Sie eine Druckprüfung durch.
4. Montieren Sie die Dämmschale des Verteilers.
DN 25 / DN 32:
2-fach: 375 mm
3-fach: 625 mm
4-fach: 875 mm
9
