5. INSTRUMENTE UND BEDIENELEMENTE

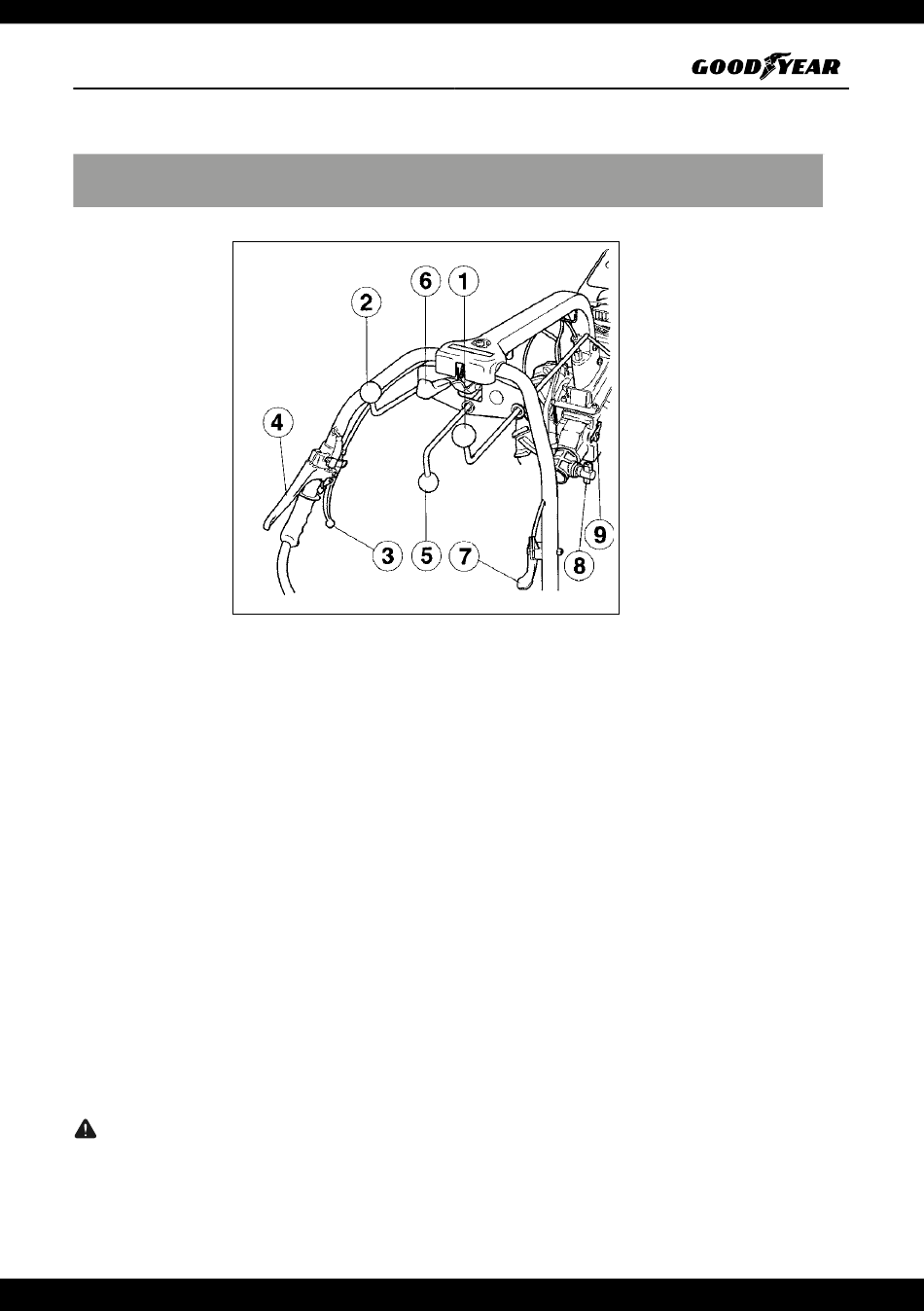

Fig.1 - Traktorsteuerung
1) Schalthebel.
2) Zapfwellenhebel.
3) Kupplungshebel.
4) Hebel der Sicherheitsvorrichtung zum
(Motorstopp).
5) Lenkerseitiger Entriegelungshebel
Funktion der Bedienelemente
1) Schalthebel (Abb. 1)
Wählt zwei Geschwindigkeitsverhältnisse aus. Gehen Sie wie in der Anordnung auf der Lenkerverkleidung
angegeben vor (Abb. 2).
a) Lassen Sie den Motor laufen, indem Sie das Gaspedal (7) (Abb. 1) in die höchste Position heben.
b) Lösen Sie die Kupplung, indem Sie den Hebel (3) kräftig betätigen (Abb. 1).
c) Bewegen Sie den Schalthebel in die gewünschte Position.
d) Lassen Sie den Kupplungshebel (3) allmählich heraus, während Sie das Gaspedal (7) absenken, um den
Motor zu beschleunigen.
WARNUNG
Da es sich bei der Maschine um ein Umkehrmodell handelt, werden die Schalt- und Zapfwellensteuerung
umgedreht, wenn der Lenker um 1800 gedreht wird (siehe Abb. 2 Aufkleber auf der Verkleidung).
80
6) Vertikaler Lenkereinstellhebel.
7) Gashebel.
8) Steuerhebel zum schnellen Koppeln von Geräten an die
Zapfwelle
9) Umkehrung der Salety-Vorrichtung.
