1 Allgemeine Information
1.3

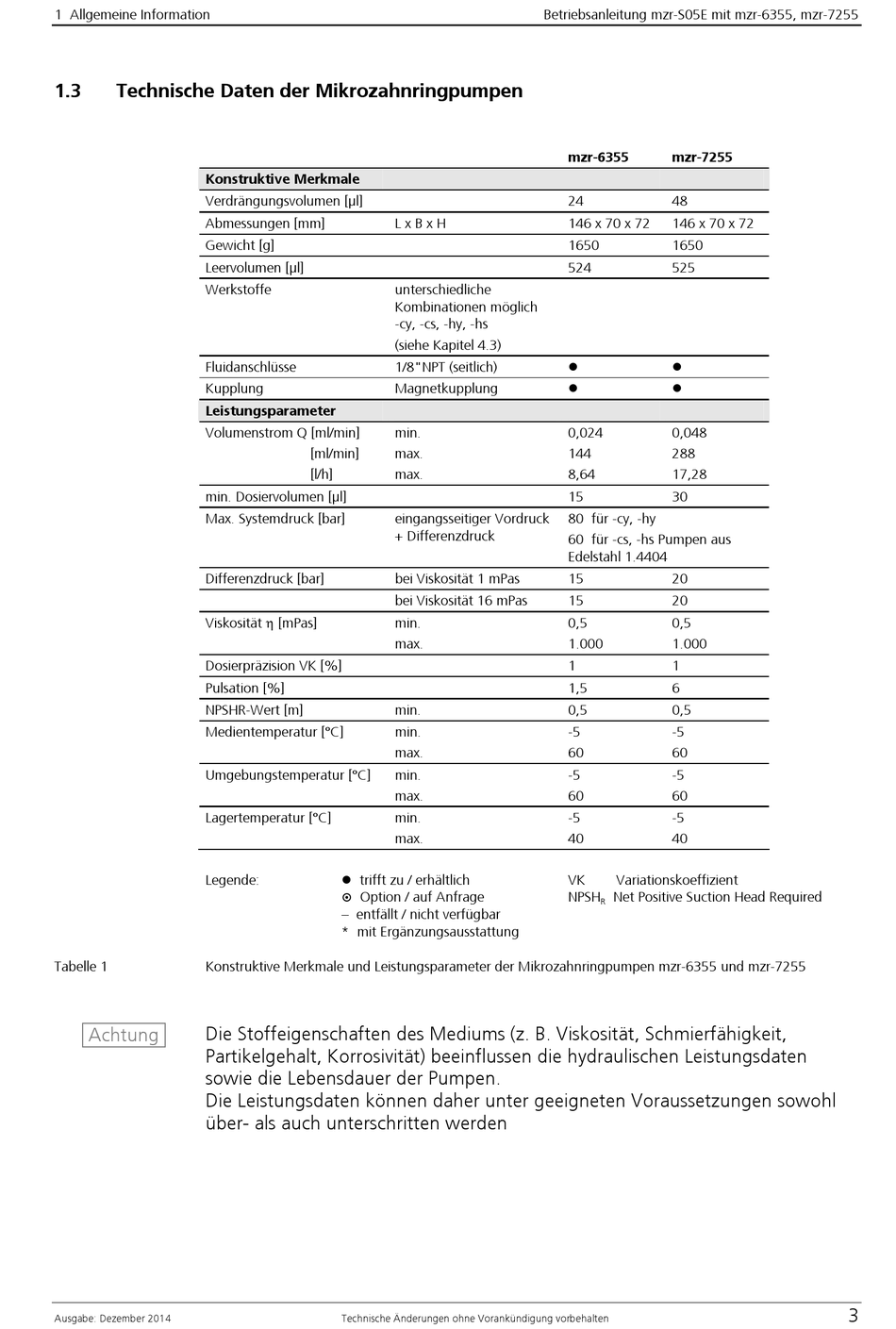

Technische Daten der Mikrozahnringpumpen
Konstruktive Merkmale
Verdrängungsvolumen [μl]
Abmessungen [mm]
Gewicht [g]
Leervolumen [μl]
Werkstoffe
Fluidanschlüsse
Kupplung
Leistungsparameter
Volumenstrom Q [ml/min]
min. Dosiervolumen [μl]
Max. Systemdruck [bar]
Differenzdruck [bar]
Viskosität [mPas]
Dosierpräzision VK [%]
Pulsation [%]
NPSHR-Wert [m]
Medientemperatur [°C]
Umgebungstemperatur [°C]
Lagertemperatur [°C]
Legende:
Tabelle 1
Konstruktive Merkmale und Leistungsparameter der Mikrozahnringpumpen mzr-6355 und mzr-7255
Die Stoffeigenschaften des Mediums (z. B. Viskosität, Schmierfähigkeit,
Achtung
Partikelgehalt, Korrosivität) beeinflussen die hydraulischen Leistungsdaten
sowie die Lebensdauer der Pumpen.
Die Leistungsdaten können daher unter geeigneten Voraussetzungen sowohl
über- als auch unterschritten werden
Ausgabe: Dezember 2014
L x B x H
unterschiedliche
Kombinationen möglich
-cy, -cs, -hy, -hs
(siehe Kapitel 4.3)
1/8"NPT (seitlich)
Magnetkupplung
min.
[ml/min]
max.
[l/h]
max.
eingangsseitiger Vordruck
+ Differenzdruck
bei Viskosität 1 mPas
bei Viskosität 16 mPas
min.
max.
min.
min.
max.
min.
max.
min.
max.
trifft zu / erhältlich
Option / auf Anfrage
– entfällt / nicht verfügbar
* mit Ergänzungsausstattung
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-S05E mit mzr-6355, mzr-7255
mzr-6355
mzr-7255
24
48
146 x 70 x 72
146 x 70 x 72
1650
1650
524
525
0,024
0,048
144
288
8,64
17,28
15
30
80 für -cy, -hy
60 für -cs, -hs Pumpen aus
Edelstahl 1.4404
15
20
15
20
0,5
0,5
1.000
1.000
1
1
1,5
6
0,5
0,5
-5
-5
60
60
-5
-5
60
60
-5
-5
40
40
VK
Variationskoeffizient
NPSH
Net Positive Suction Head Required
R
3
