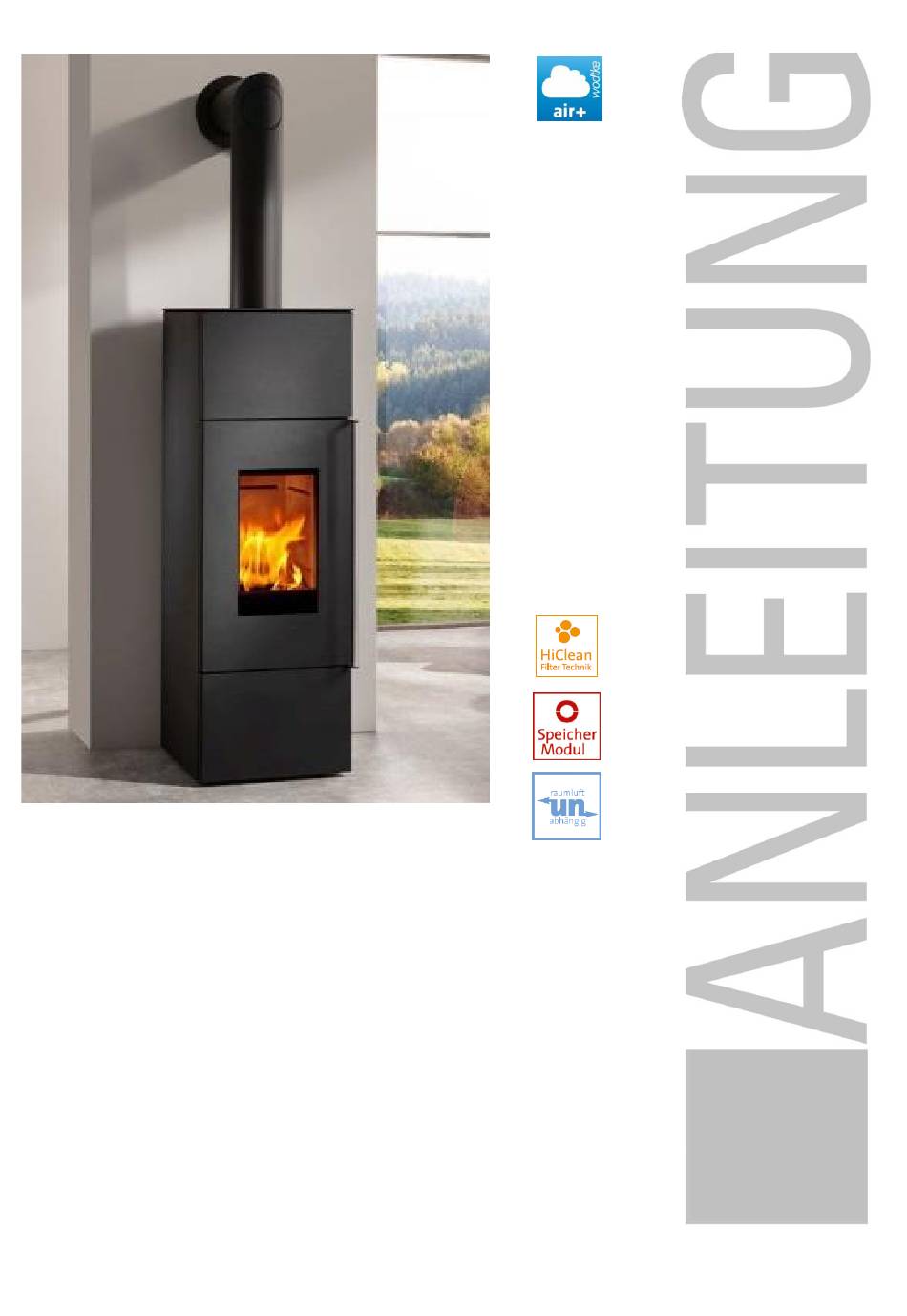

Montage- und Bedienungsanleitung
Kaminofen
wodtke
samurai ...*
(K290A ...*)
Vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres wodtke
Kaminofens unbedingt diese Anleitung.
wodtke
Behagliche Wärme und viele gemütliche Stunden mit Ihrem wodtke
Kaminofen wünscht Ihnen
Ihre wodtke GmbH
Anleitung_K290A_Samurai_2021_07_19
Seite | 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für wodtke samurai K290A-Serie
Inhaltszusammenfassung für wodtke samurai K290A-Serie
- Seite 1 …* (K290A …*) Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres wodtke Kaminofens unbedingt diese Anleitung. wodtke Behagliche Wärme und viele gemütliche Stunden mit Ihrem wodtke Kaminofen wünscht Ihnen...
-
Seite 2: Inhaltsverzeichnis
Wichtige Hinweise ..................................13 Transport, Auspacken und Aufstellen ............................13 samurai oki - Wärmespeicher-Modul ............................13 Montage des wodtke Wärmespeicher-Moduls („samurai oki“) ....................14 Einbau wodtke HiClean-Filter® Technik (HCF02) und wodtke HiClean-Filter® Technik HCF03 (Katalysator) ......15 Verbrennungsluftanschluss .......................... 16 Wichtige Hinweise ..................................16 Umbau Verbrennungsluftstutzen..............................16 Anschluss an den Schornstein ........................ -
Seite 3: Zu Dieser Anleitung
Anleitungen und Die in dieser Anleitung enthaltenen Informationen er- Informationen. Sie vermeiden so Fehlfunkti- möglichen es, wodtke Kaminöfen sicher zu betreiben onen und Bedienfehler. Der Installateur und und zu installieren. der Betreiber sind verpflichtet, sich vor In-... -
Seite 4: Sicherheitshinweise
Beschreibung wodtke Kaminofen „samurai / samurai oki“ und Blauer Engel Ausführung „samurai iClean/ samurai oki iClean“ Mit dem wodtke Kaminofen samurai haben Sie sich für ein Gerät der neusten Generation entschieden. Neben der reduzierten, geradlinigen Optik bietet er Ihnen vor allem Zukunftssicherheit. - Seite 5 Feuerraumtür aus Stahlblech mit großer, vor- Blauer Engel Variante samurai oki iClean gesetzter Glaskeramikscheibe selbstschließender Türmechanismus - HiClean Filter Technik® HCF03 (Keramische Einbau- wodtke HiClean Filter® Technik HCF02 (Kera- ten + Katalysator) mische Einbauten) Optional mit wodtke HiClean Filter® Technik HCF03 (Keramische Einbauten-Katalysator Tan-...
-
Seite 6: Übersicht Ofenvarianten Kaminofen Samurai
K290AB samurai oki iClean K290ABS Tabelle 1: Ofenvarianten samurai Die wodtke FireMatic Abbrand-Technik ist eine für wodtke Kaminöfen entwi- ckelte automatische Abbrandregelung und für alle samurai – Varianten optio- nal erhältlich. Bedienung und Montage werden in dieser Anleitung nicht be- schrieben! Haben Sie sich für die... -
Seite 7: Technische Daten
Technische Daten Raumheizer Typ samurai ...* K290A …* DIN EN 13240 (Zeitbrand). Art. 15a B-VG (Österreich). Zulassungsgrundsätze für Raumluftunabhän- gigkeit nach Richtlinien des DIBt. Geprüft nach Blauer Engel „Kaminöfen für Holz“ RAL UZ 212 (nur Geräte mit HiClean-Filter® Technik (HCF03) mit Katalysator in Verbindung mit ei- nem Staubabscheider der Fa. - Seite 8 Abb. 1: Position Typenschild und Fertigungsnummer Bitte notieren Sie die Fertigungsnummer hier, damit Sie diese bei Ersatzteilbestellungen angeben können. Ofen Fertigungsnummer: ____________________________ Anleitung_K290A_Samurai_2021_07_19 Seite | 8...
-
Seite 9: Maßzeichnungen „Samurai
Maßzeichnungen „samurai …“ Maßzeichnung „samurai …“ Abb. 2: Maßzeichnung „samurai …“ Anleitung_K290A_Samurai_2021_07_19 Seite | 9... - Seite 10 Maßzeichnung „samurai oki“ und „samurai oki iClean“ (mit Speicheraufsatz) Abb. 3: Maßzeichnung „samurai oki“ und „samurai oki iClean“ Anleitung_K290A_Samurai_2021_07_19 Seite | 10...
-
Seite 11: Verbrennungskonzept
- ein wertvoller Beitrag für unsere Umwelt. Es ist ein raumluftunabhängiger Anschluss bzw. Be- triebsweise der Feuerstätte (DIBt) sicherzustellen. Die Primärluftzufuhr ist automatisiert. Die wodtke Ther- moregelung überwacht selbsttätig Verbrennung und Zusätzlich gilt, dass durch raumluftabsau- Luftführung. gende Anlagen kein größerer Unterdruck als 8 Pa gegenüber dem Freien im Aufstellraum,... -
Seite 12: Brandschutzbestimmungen
Verbindung mit dem Differenzdruck-Con- Brandschutzbestimmungen troller DS 01L einen Fensterkontaktschalter empfehlen. Alle brennbaren Bauteile, Möbel oder auch zum Beispiel Dekostoffe in der näheren Umgebung sind gegen Hitze- einwirkung zu schützen. Insbesondere die jeweils örtlich gültigen Vorschriften und Regeln sind zu beachten. Der Mindestabstand zwischen Verbindungsstück und zu schützenden Bauteilen ist nach Angaben des Herstellers des Rauchrohres auszuführen! -
Seite 13: Aufstellen Des Kaminofens
Den Ofen exakt waagerecht ausrichten. Bodenuneben- heiten bei Bedarf ausgleichen. Abb. 5: Funkenschutzvorlage „samurai“ / „samurai oki“ Wir empfehlen eine zu diesen Maßen passende wodtke samurai oki - Wärmespeicher-Modul Funkenschutzplatte, siehe wodtke Preisliste. Der Kaminofen „samurai oki“ besitzt einen Aufsatz und Aufstellen des Kaminofens wird mit wodtke Speichersteinen bestückt. -
Seite 14: Montage Des Wodtke Wärmespeicher-Moduls („Samurai Oki")
3. Wenn das Wärmespeicher-Modul ausgerichtet murai oki“) ist (Spaltmaße beachten), können die 4 Sechs- kantschrauben M6 (Abb. 7 Pos.1) angezogen Die wodtke Speichersteine erst nach dem werden. Aufstellen des Ofens einsetzen. 4. Die 6 beiliegenden Speichersteine, wie in Abb. 8 dargestellt, einsetzen. -
Seite 15: Einbau Wodtke Hiclean-Filter® Technik (Hcf02) Und Wodtke Hiclean-Filter® Technik Hcf03 (Katalysator)
Einbau wodtke HiClean-Filter® Technik (HCF02) und wodtke HiClean-Filter® Technik HCF03 (Katalysator) Bevor der Ofen betrieben werden kann, müssen die mit- gelieferten wodtke HiClean-Filter® Technik (HCF02) bzw. die wodtke HiClean-Filter® Technik HCF03 (Katalysator) in den Feuerraum eingesetzt werden. Dazu wie folgt vorgehen: 1. -
Seite 16: Verbrennungsluftanschluss
Die Zuluftleitung muss für raumluftunabhängigen Be- trieb gasdicht ausgeführt werden. Hierzu die Luftleitun- gen an den Stoßstellen rundum gut abdichten oder wodtke Ø 100 - Rauchrohre inklusive Dichtring verwen- den, siehe Preisliste. Verbrennungsluftleitungen sind fachgerecht gegen Schwitzwasser zu isolieren. -
Seite 17: Anschluss An Den Schornstein
Dicht- schnur Rauchrohranschluss horizontal Der „samurai“ wird mit vertikalem Rauchrohranschluss ausgeliefert, ein horizontaler Rauchrohranschluss ist möglich. samurai – Umbau Rauchrohrstutzen von vertikal auf ho- rizontal: 1. Den Stahldeckel abnehmen, siehe Kapitel 7.4 Schritt 1. Abb. 17: Verbrennungsluftstutzen horizontal 2. Die Revisionsklappe öffnen, siehe Kapitel 7.5 Abb. -
Seite 18: Brennstoffe
DIN 51731. Für den horizontalen Anschluss wird ein zusätzlicher 90°- Rauchrohrbogen Ø 150 mm benötigt, siehe wodtke Preisliste. Andere Brennstoffe führen zur Beschädigung des Kami- 1. Am Wärmespeicher-Modul die vordere Klappe nofens und belasten unsere Umwelt. Wird der Ofen öffnen (Magnetverschluss), (Abb. -
Seite 19: Inbetriebnahme Und Heizbetrieb
Brennholz wird am besten unter einem vorgezogenen Dach oder in einer luftigen Holzhütte gelagert. Zu Kreuz- Vor Inbetriebnahme des wodtke Kaminofens stapeln aufgeschichtet wird es schnell trocken. Frisch geschlagenes oder feuchtes Holz darf nicht im Kel- Alle Zubehörteile aus dem Aschekasten entnehmen;... - Seite 20 Zum Anheizen stapeln Sie die Holzscheite entspre- raum nicht mit Brennholz blockiert werden! chend der Abb. 24. wodtke Feueranzünder verwenden. Niemals große Sie erkennen den richtigen Zeitpunkt zum Nachlegen da- Mengen von Papier oder Karton verwenden. ran, dass sich im Feuerraum nur noch Glut ohne Flam- men befindet.
-
Seite 21: Einstellen Der Luftschieber
Kaminofen abgekühlt sein. ganz geschlossen sein! Die Häufigkeit der Wartungsintervalle ist neben der Be- Bei Öfen mit wodtke FireMatic ist der Sekun- triebszeit auch von der Qualität des Brennstoffes abhän- därluftschieber mit einer Fixierschraube gig. Die rauchgasführenden Teile des Kaminofens (Um- (Abb. -
Seite 22: Wartung
Umlenkplatten über die Wartungsklappe heraus- genommen werden. Abb. 28: Feststellhebel Feuerraumtür 13 Wartung Der wodtke Glasreiniger ist speziell für das Feuer- Dichtungen, feuerbehaftete Teile (Rost, Umlenkungen, raumtürglas und die Tür-Dekorglasscheibe geeignet. Feuerraumauskleidungen usw.) unterliegen einem na- Hartnäckige Verschmutzungen können damit gelöst wer- türlichen Verschleiß. -
Seite 23: Was Tun, Wenn
Sind Asche oder Rußablagerungen auf der Oberfläche Anzünder von oben auf das Kleinholz legen / Feuer des Katalysators sichtbar, empfiehlt es sich diese Ablage- von oben mit richtigen Anzündern (z.B. wodtke Feu- rungen zu entfernen. Als Reinigungswerkzeug kann ein eranzünder) anzünden Handfeger verwendet werden, mit diesem kann der Ka- talysator vorsichtig abgefegt werden. - Seite 24 - Brennstoffmenge prüfen (siehe Angaben zum Heiz- Niemals selber versuchen einen Schornsteinbrand mit betrieb (Kapitel 11). Wasser zu löschen. Rufen Sie die Feuerwehr! Frischluftzufuhr reicht nicht aus Fenster oder Türe öffnen. Frischluftklappe öffnen (falls vorhanden). Schornstein zieht nicht Schornstein ist zu kalt, Lockfeuer mit Feueranzün- dern oder geknüllter Zeitung im Rauchfang / Schorn- steinsohle entzünden.
-
Seite 25: Leistungserklärung Und Produktdatenblatt
15 Leistungserklärung und Produktdatenblatt Die Leistungserklärungen der Geräte, gemäß der Verordnung (EU) 305/2011, sind im Internet unter der folgenden Ad- resse zu finden: http://wodtke.com/service/downloads.html Produktdatenblatt gemäß (EU) 2015/1186 Anleitung_K290A_Samurai_2021_07_19 Seite | 25... -
Seite 26: Bestimmungsgemäße Verwendung / Kundendienst / Ersatzteile / Entsorgung
Ersatzteile Ersatzteile erhalten Sie über Ihren Fachhändler oder bestimmte Verschleißteile auch über unseren Online Shop www.shop.wodtke.com Verwenden Sie nur original wodtke Ersatzteile, nur diese sind vom Hersteller freigegeben und garantieren einen siche- ren Betrieb. Entsorgung Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Bereits bei der Entwicklung neuer Geräte wird auf eine hohe Recyclingfähigkeit der Materialien geachtet. -
Seite 27: Gewährleistung Und Garantie
Feuerraumauskleidung, Isolierungen, Dichtungen, Blech-/Gussplatten, Roste, Feuerraumgläser. Gewährleistung Der Verkauf von wodtke Produkten erfolgt ausschließlich über das Fachhandwerk. Dies soll für eine Einwandfreie Instal- lation und Inbetriebnahme sorgen. Für fabrikneue Produkte beträgt die Gewährleistungsfrist für den Käufer gegenüber dem Verkäufer, in diesem Fall Ihr Fachbetrieb, 24 Monate ab Gefahrenübergang. - Seite 28 Tel. 0 70 71/70 03-0 Fax 0 70 71/70 03-50 info@wodtke.com www.wodtke.com © wodtke GmbH, 72070 Tübingen. Alle Rechte und Änderungen vorbehalten. Für Druckfehler und Änderungen nach Drucklegung können wir leider keine Haftung übernehmen Art.-Nr. 951 241 Anleitung_K290A_Samurai_2021_07_19 Seite | 28...
