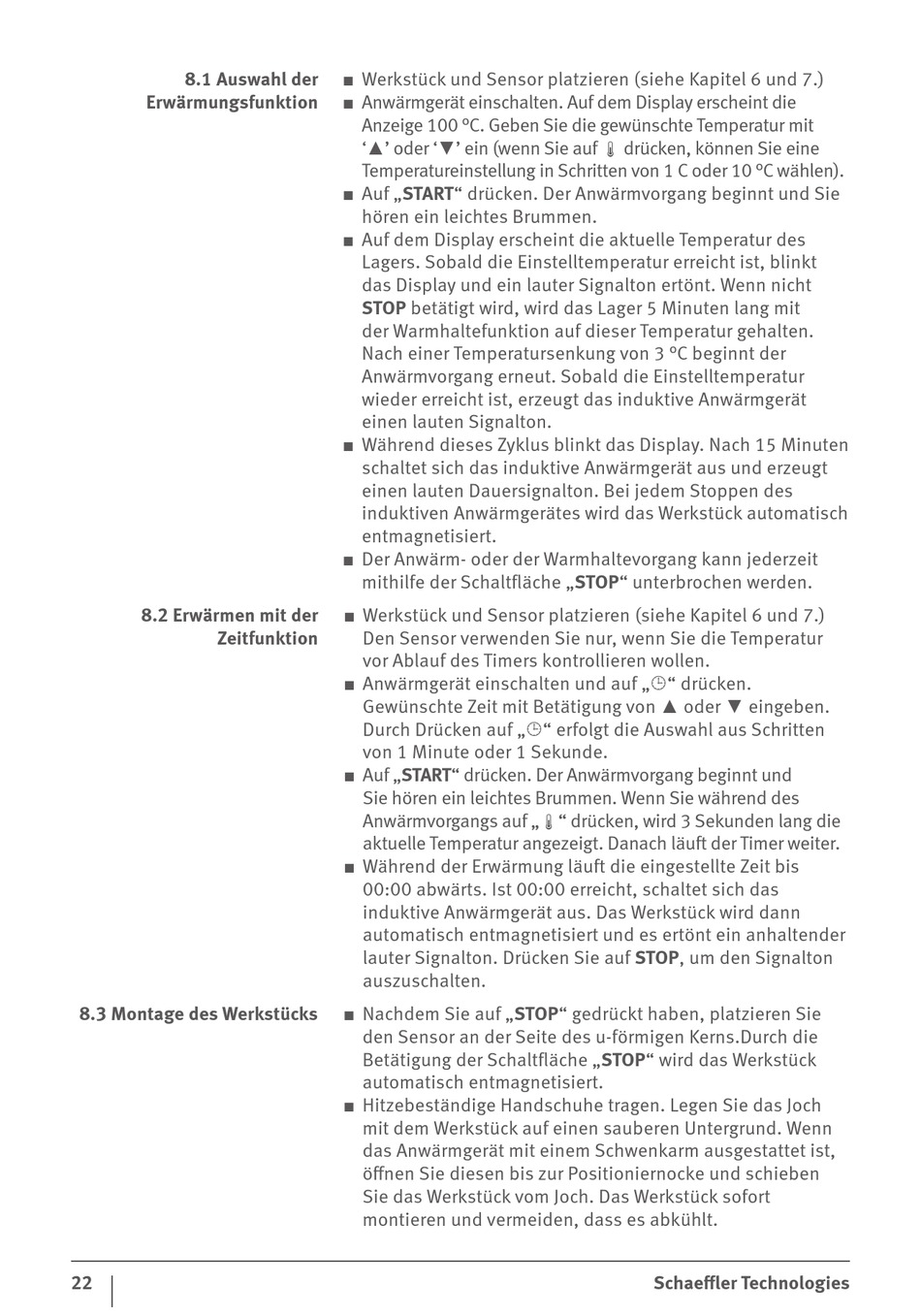

8.1 Auswahl der
Erwärmungsfunktion
8.2 Erwärmen mit der
Zeitfunktion
8.3 Montage des Werkstücks
22
■ Werkstück und Sensor platzieren (siehe Kapitel 6 und 7.)
■ Anwärmgerät einschalten. Auf dem Display erscheint die
Anzeige 100 °C. Geben Sie die gewünschte Temperatur mit
'▲' oder '▼' ein (wenn Sie auf drücken, können Sie eine
Temperatureinstellung in Schritten von 1 C oder 10 °C wählen).
■ Auf „START" drücken. Der Anwärmvorgang beginnt und Sie
hören ein leichtes Brummen.
■ Auf dem Display erscheint die aktuelle Temperatur des
Lagers. Sobald die Einstelltemperatur erreicht ist, blinkt
das Display und ein lauter Signalton ertönt. Wenn nicht
STOP betätigt wird, wird das Lager 5 Minuten lang mit
der Warmhaltefunktion auf dieser Temperatur gehalten.
Nach einer Temperatursenkung von 3 °C beginnt der
Anwärmvorgang erneut. Sobald die Einstelltemperatur
wieder erreicht ist, erzeugt das induktive Anwärmgerät
einen lauten Signalton.
■ Während dieses Zyklus blinkt das Display. Nach 15 Minuten
schaltet sich das induktive Anwärmgerät aus und erzeugt
einen lauten Dauersignalton. Bei jedem Stoppen des
induktiven Anwärmgerätes wird das Werkstück automatisch
entmagnetisiert.
■ Der Anwärm- oder der Warmhaltevorgang kann jederzeit
mithilfe der Schaltfläche „STOP" unterbrochen werden.
■ Werkstück und Sensor platzieren (siehe Kapitel 6 und 7.)
Den Sensor verwenden Sie nur, wenn Sie die Temperatur
vor Ablauf des Timers kontrollieren wollen.
■ Anwärmgerät einschalten und auf „" drücken.
Gewünschte Zeit mit Betätigung von ▲ oder ▼ eingeben.
Durch Drücken auf „" erfolgt die Auswahl aus Schritten
von 1 Minute oder 1 Sekunde.
■ Auf „START" drücken. Der Anwärmvorgang beginnt und
Sie hören ein leichtes Brummen. Wenn Sie während des
Anwärmvorgangs auf „" drücken, wird 3 Sekunden lang die
aktuelle Temperatur angezeigt. Danach läuft der Timer weiter.
■ Während der Erwärmung läuft die eingestellte Zeit bis
00:00 abwärts. Ist 00:00 erreicht, schaltet sich das
induktive Anwärmgerät aus. Das Werkstück wird dann
automatisch entmagnetisiert und es ertönt ein anhaltender
lauter Signalton. Drücken Sie auf STOP, um den Signalton
auszuschalten.
■ Nachdem Sie auf „STOP" gedrückt haben, platzieren Sie
den Sensor an der Seite des u-förmigen Kerns.Durch die
Betätigung der Schaltfläche „STOP" wird das Werkstück
automatisch entmagnetisiert.
■ Hitzebeständige Handschuhe tragen. Legen Sie das Joch
mit dem Werkstück auf einen sauberen Untergrund. Wenn
das Anwärmgerät mit einem Schwenkarm ausgestattet ist,
öffnen Sie diesen bis zur Positioniernocke und schieben
Sie das Werkstück vom Joch. Das Werkstück sofort
montieren und vermeiden, dass es abkühlt.
Schaeffler Technologies
