Komfovent C4.1 Elektrische Installation Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für C4.1:
- Bedienungsanleitung (16 Seiten) ,
- Elektrische installation und bedienungsanleitung (16 Seiten) ,
- Elektrische installation und bedienungsanleitung (124 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Komfovent C4.1
Inhaltszusammenfassung für Komfovent C4.1

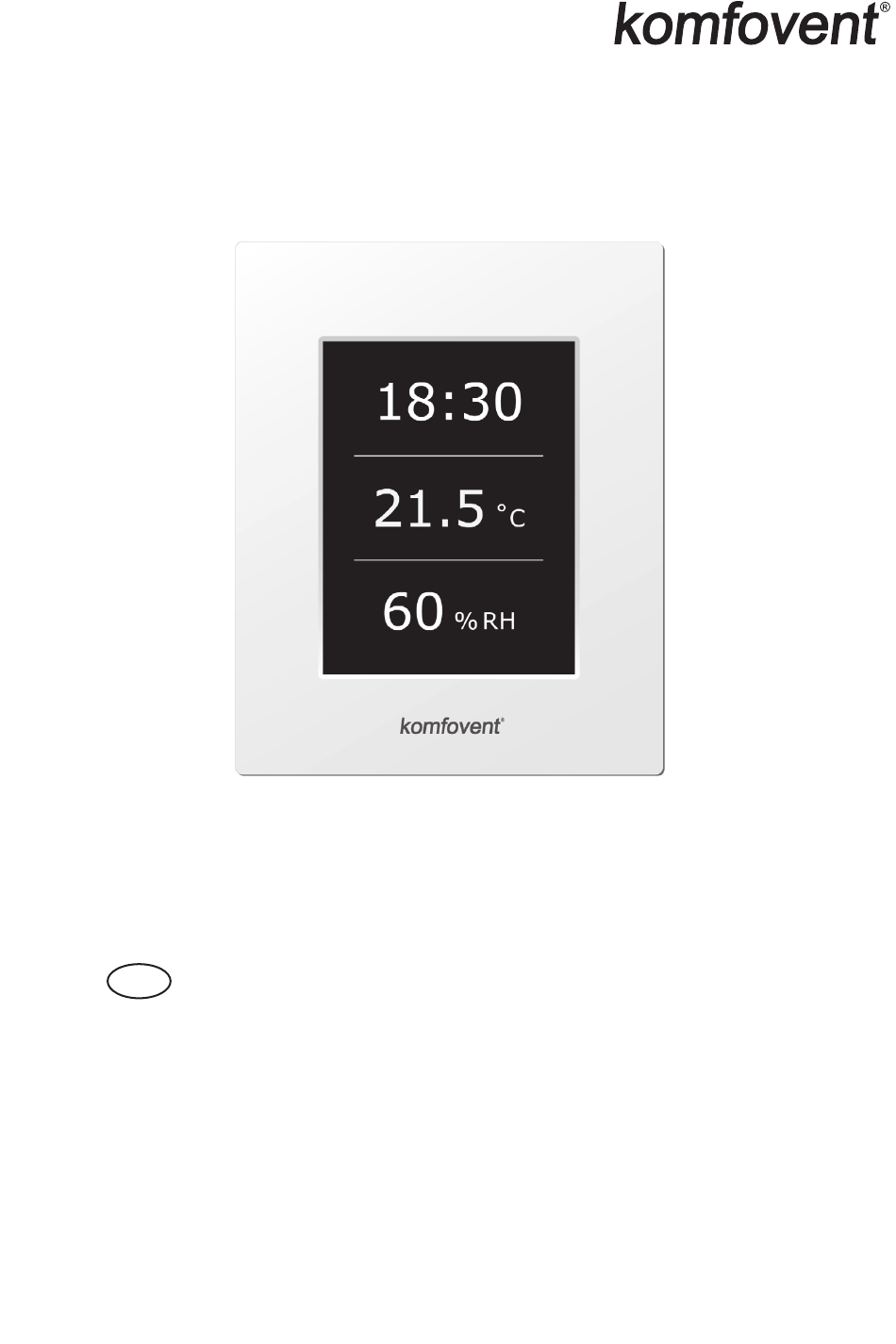

- Seite 1 C4.1 Elektrische Installation und Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Produktes zu einer effektiven Nutzung der natürlichen Ressourcen beitragen. Für weitere Informationen zur Entsorgung kontaktieren Sie Ihre Stadtverwaltung, Abfallwirtschaftsbehörde, geprüfte WEEE Sammelstellen oder Ihre Müllabfuhr. UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08... -
Seite 4: Elektrische Bedienungsanleitung
300 mA Fehlerstrom (Typ B oder B+) anzuschießen. Vor dem Anschluss der elektrischen Stromversorgung ist eine Prüfung der Erdung notwendig. Die Erdung muss den elektrischen Sicherheitsanforderungen entsprechen. UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08... -
Seite 5: Anforderungen Für Den Anschluss Des Steuerungspanels
Anschluss-/Verdrahtungsplan angegeben! Bitte die Schutzfolie entfernen bevor die Frontabdeckung auf dem Steuerungspa- nel befestigt wird! Yellow (A) ( ) White Green (B) (+) Red UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08... -
Seite 6: Installation Der Dunstabzugshaube
Sensor, Timer, Taste, etc.) angeschlossen werden kann, d. h. die Zusammenschaltung der normalen Öffnungskontakte (Kurzschluss) aktiviert die OVR Funktion des Lüftungsgerätes. Eine detailliertere Beschreibung der Anschlussmöglichkeiten wird in den Kapiteln 2.6 beschrieben. Bild 1.4 a UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08... - Seite 7 Gefahr, dass das Wasser im Kreislauf gefriert. 1 – Externer Steuerungskasten 2 – Rücklauf Wassertemperatur Sensor 3 – Vorlauftemperatur Sensor Bild 1.4 b UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08...
-
Seite 8: Betriebshandbuch C4.1
Kanalregister DCW (Wasserkühlung) oder ein Kanalregister DCF (DX Kühlung) zusätzlich bestellt werden. Die Steuerung der Kühlung wird über ein 0…10V Signal realisiert. UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08... -
Seite 9: Auswahl Betriebsmodus
Einstellungen Übersicht 2.4.1. Übersicht Alle Informationen, die sich auf den Betrieb und die Alarme des Systems Alarme beziehen, werden detailliert im Übersichtsmenü dargestellt. Detailinformation UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08... -
Seite 10: Alarme
Hinweis: Die Start- und Endzeiten für jedes Ereignis sind auf 00:00 bis 24:00 Uhr eingestellt. Die Ereignisse sollten, beginnend mit dem obersten (ersten) Ereignis im Fenster, durchgehend in der richtigen Reihenfolge eingestellt werden. UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08... -
Seite 11: Funktionen
Sensors zur Messung der relativen Luftfeuchte (inklusive Relais) schaltet das Gerät bei erhöhter Luftfeuchte solange automatisch auf die maximale oder eine andere voreingestellte Lüftungsinten- sität um, bis die vom Benutzer gewünschte Luftfeuchte wieder erreicht ist. UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08... -
Seite 12: Einstellungen
EIN / ON AUS / OFF Rotationswärmetauscher Plattenwärmetauscher PWW-Heizregister Elektro-Heizregister Nicht in Verwendung Nicht in Verwendung OVR Betriebsmodus mit Abluftventilator AUS Normaler OVR Betriebsmodus UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08... -
Seite 13: Fehlerbehebung
Wenn der Fehler jedoch nicht beseitigt werden konnte, schaltet sich das System entweder ein, aber nach einiger Zeit wieder aus, oder es funktioniert nicht und die Fehlermeldung wird auch weiterhin angezeigt. UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08... - Seite 14 Kabel ist B1 Sensor Fehler fühlers und ersetzen Sie diesen 30°C … +75°C, stellt das Gerät den unterbrochen. wenn nötig. Betrieb umgehend ein. UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können C4.1_19-08...
- Seite 16 UAB KOMFOVENT PARTNERS TECHNINĖS PRIEŽIŪROS SKYRIUS / SERVICE AND SUPPORT J. PICHLER Gesellschaft m. b. H. www.pichlerluft.at Tel. +370 5 200 8000 service@komfovent.com Ventilair group www.ventilairgroup.com ООО «КОМФОВЕНТ» ACB Airconditioning www.acbairco.be Россия, Москва ул. Выборгская д. 16, REKUVENT s.r.o. www.rekuvent.cz стр.
