Avant de démarrer
Diagrammes
3
5

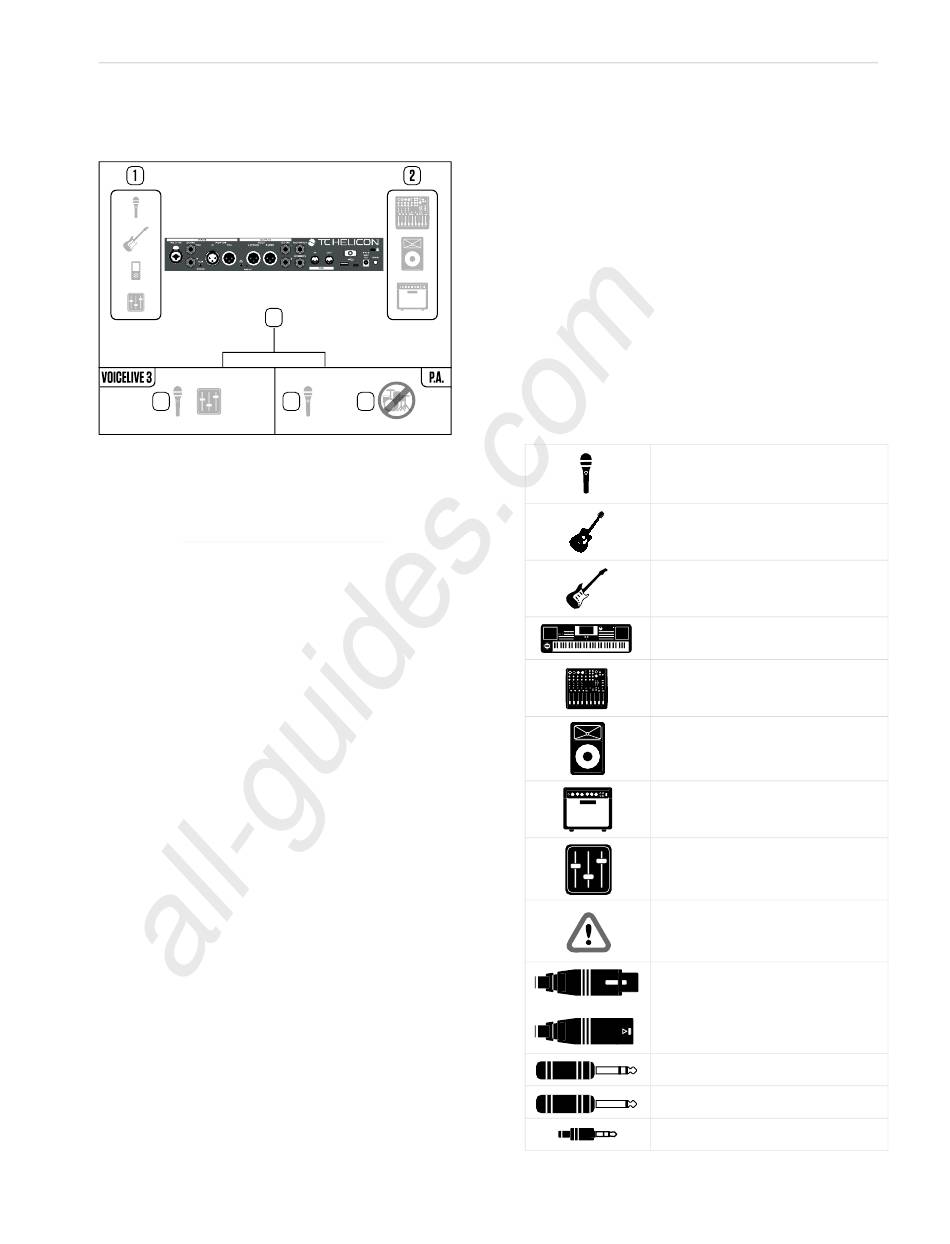

Pour vous donner une représentation claire et
concise des branchements, nous vous présen-
tons plusieurs diagrammes de connexions dans
la section «Branchements» (page 73). Gardez
à l'esprit ce qui suit, lorsque vous suivez ces
schémas:
– Les signaux qui entrent dans votre Voice-
Live 3 Extreme (par exemple micro ou gui-
tare) seront toujours indiqués du côté gauche
de l'image du panneau arrière (1).
– Les unités «en aval» (mixers, haut-parleurs)
sont toujours affichés du côté droit de
l'image du panneau arrière (2).
– La boîte dans le coin inférieur gauche montre
quels signaux vous entendrez dans la sortie
casque du VoiceLive 3 Extreme.
– La boîte dans le coin inférieur droit montre
ce que vous allez entendre en provenance
de votre console / enceintes de sonorisation.
Cela pourrait être n'importe quel système
d'écoute, par exemple un «système stick», un
système de sonorisation portable, des moni-
teurs de studio amplifiés ou même une inter-
face audio numérique.
Dans de nombreux cas, ce que vous entendez
dans la sortie casque du VoiceLive 3 Extreme
et dans votre sono est identique
peut aussi être différent.
Veuillez noter que nous ne tenons pas compte
des autres signaux sources ou instruments dans
ces diagrammes – de sorte que vous ne ver-
