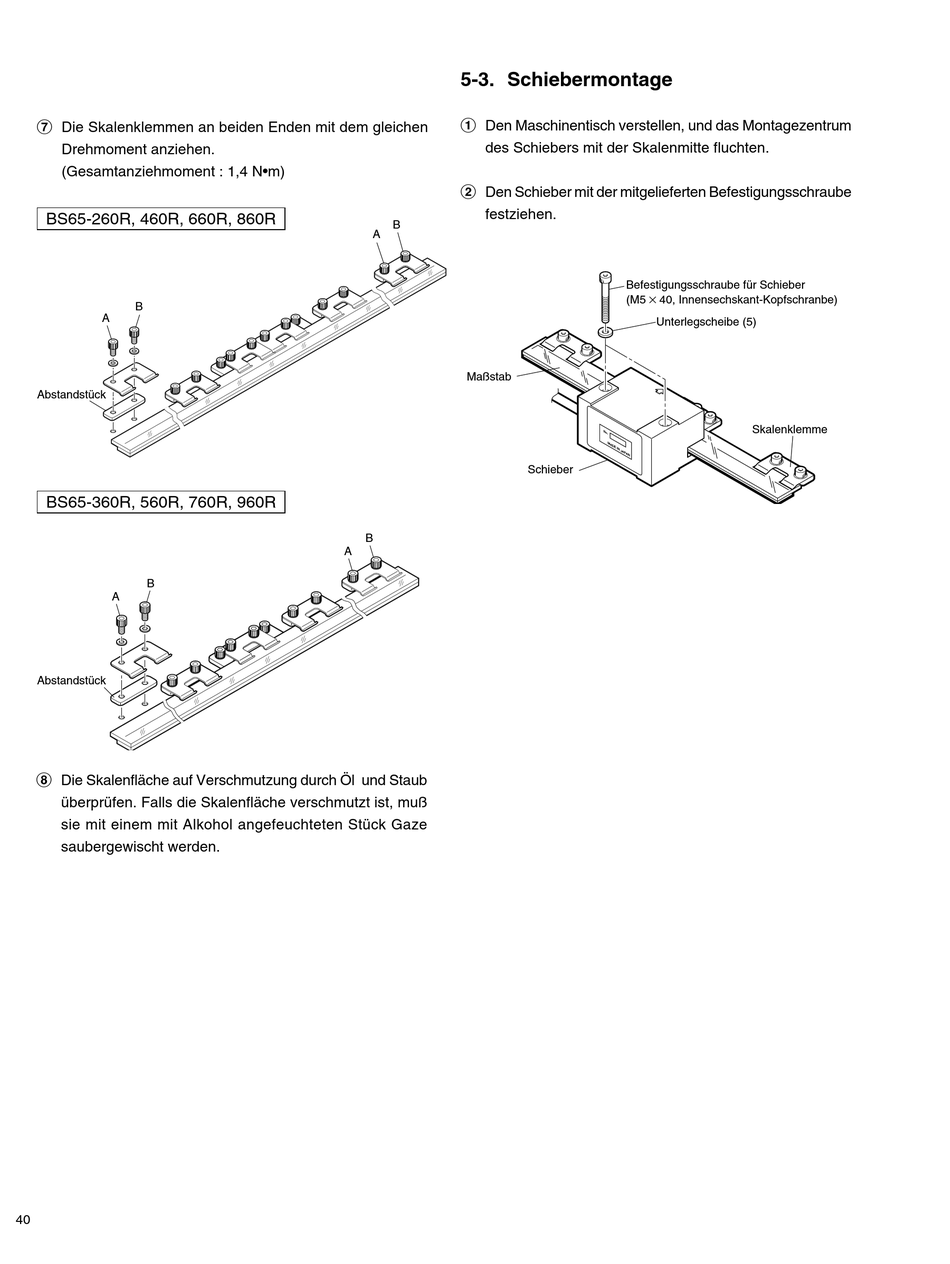

7 Die Skalenklemmen an beiden Enden mit dem gleichen
Drehmoment anziehen.
(Gesamtanziehmoment : 1,4 N•m)
BS65-260R, 460R, 660R, 860R
B
A
Abstandstück
BS65-360R, 560R, 760R, 960R
B
A
Abstandstück
8 Die Skalenfläche auf Verschmutzung durch Öl und Staub
überprüfen. Falls die Skalenfläche verschmutzt ist, muß
sie mit einem mit Alkohol angefeuchteten Stück Gaze
saubergewischt werden.
40

5-3. Schiebermontage

1 Den Maschinentisch verstellen, und das Montagezentrum
des Schiebers mit der Skalenmitte fluchten.
2 Den Schieber mit der mitgelieferten Befestigungsschraube
festziehen.
B
A
Maßstab
B
A
Befestigungsschraube für Schieber
×
(M5 40, Innensechskant-Kopfschranbe)
Unterlegscheibe (5)
N o
.
M A
D E
IN
J A
P A
N
Schieber
Skalenklemme
