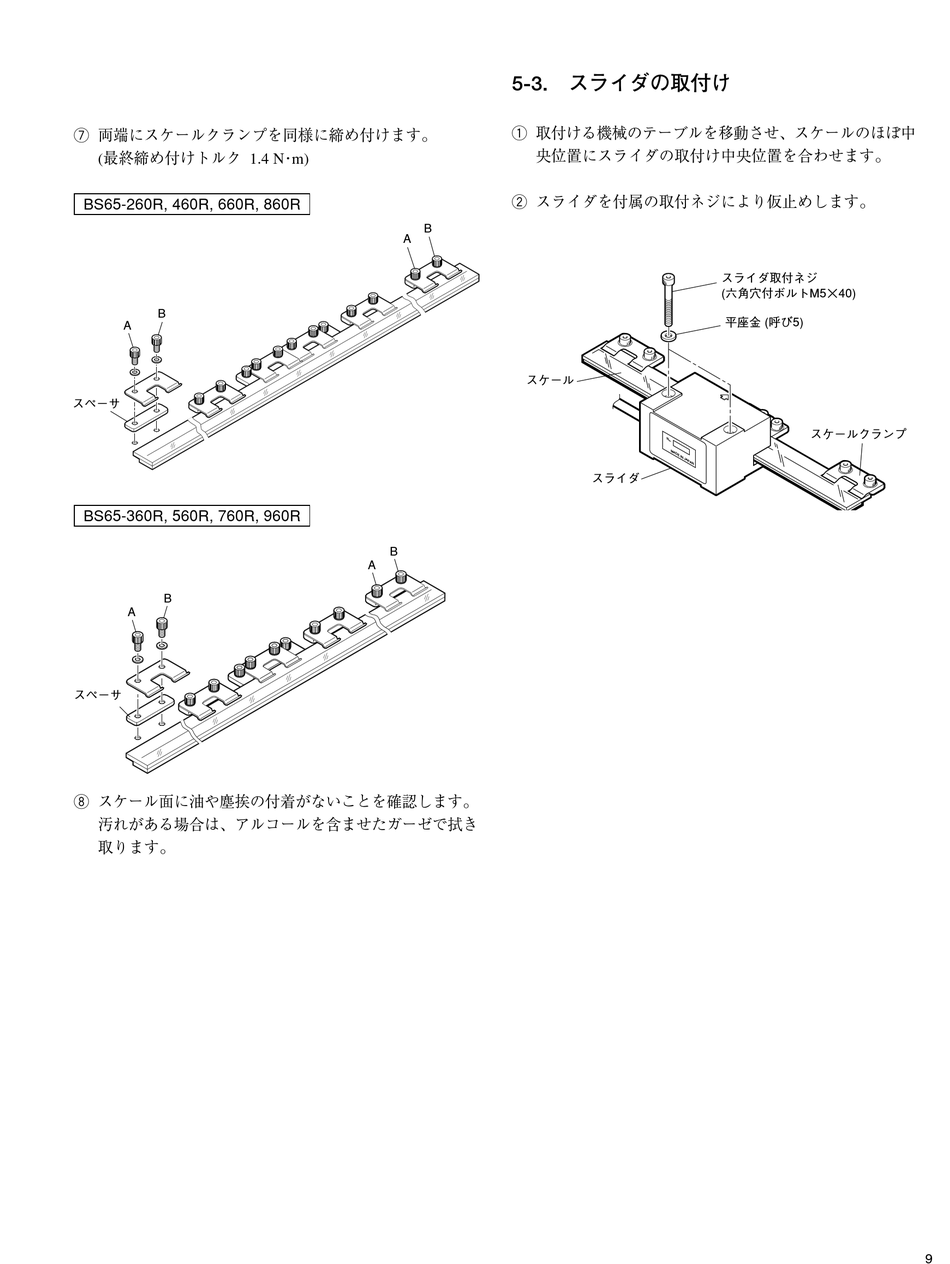

u 両端にスケールクランプを同様に締め付けます。
(最終締め付けトルク 1.4 N･m)
BS65-260R, 460R, 660R, 860R
B
A
スペーサ
BS65-360R, 560R, 760R, 960R
B
A
スペーサ
i スケール面に油や塵挨の付着がないことを確認します。
汚れがある場合は、アルコールを含ませたガーゼで拭き
取ります。
5-3. スライダの取付け
q 取付ける機械のテーブルを移動させ、スケールのほぼ中
央位置にスライダの取付け中央位置を合わせます。
w スライダを付属の取付ネジにより仮止めします。
B
A
スケール
B
A
スライダ取付ネジ
(六角穴付ボルトM5×40)
平座金 (呼び5)
N o
.
M A
D E
IN
J A
P A
N
スライダ
スケールクランプ
