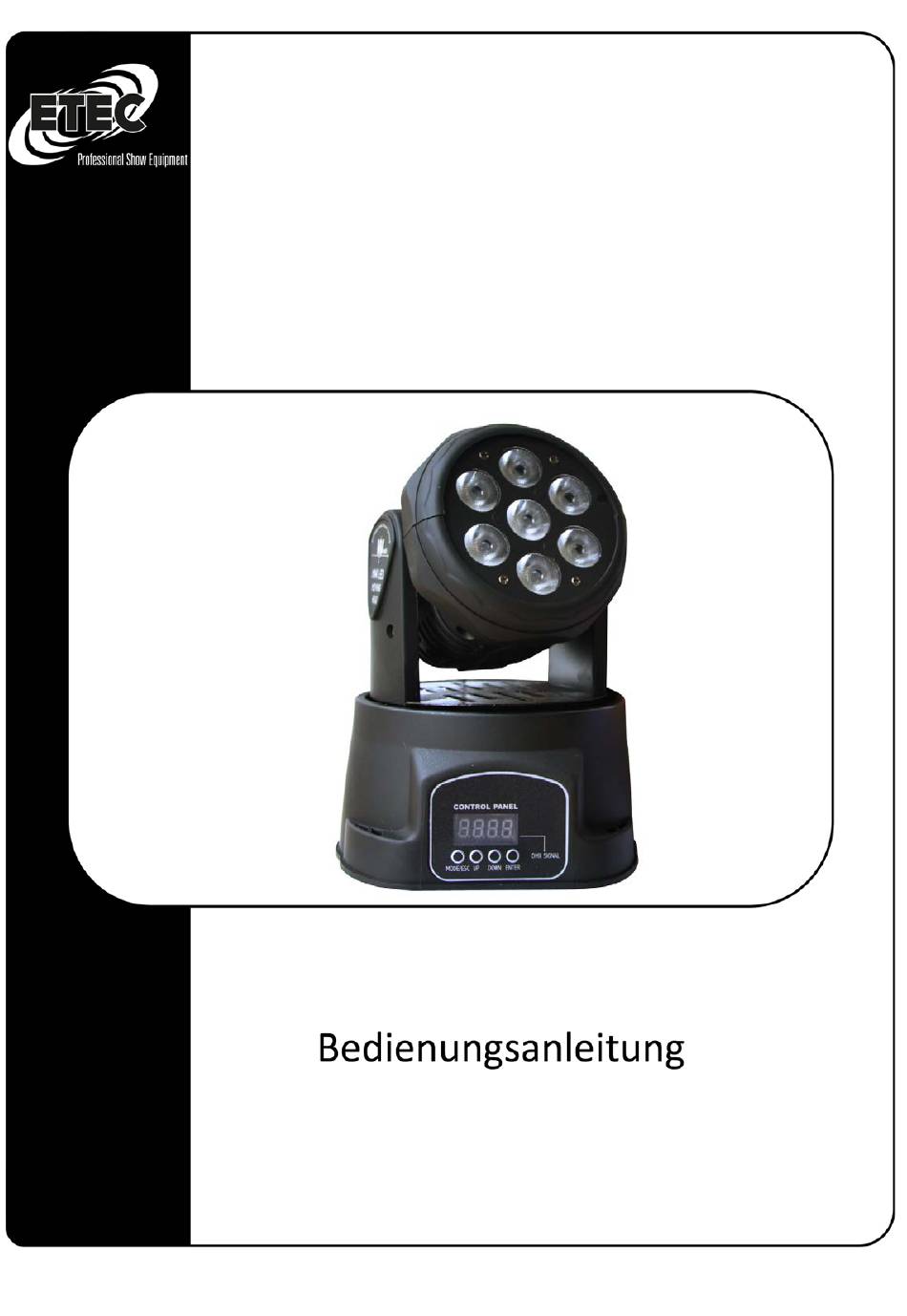

- Seite 1 LED Moving Head ML712...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf.
- Seite 3 ACHTUNG! Seien Sie vorsichtig beim Umgang mit diesem Gerät. Bei gefährlichen Netzspannungen könnten Sie beim Berühren der Kabel einen lebensgefährlichen elektrischen Schlag erhalten! Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht.
- Seite 4 • Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der Rückseite des Geräts angegeben. • Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das Netzkabel in regelmäßigen Abständen auf eventuelle Schäden. •...
-
Seite 5: Installation
Bestimmungsgemäßer Gebrauch: • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall •... - Seite 6 Entsorgung: Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder • über Ihre kommunale Entsorgungseinrichtung. • Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
- Seite 7 Der ETEC ML712 ist ein Wash-Moving Head im Miniformat mit einem ungeheuerlich großen Output. Der ML712 Moving Head ist mit sieben 12 Watt 6-in-1 LED Modulen ausgerüstet, die alle rot, grün, blau, weiß, amber und ultraviolett erzeugen können. Hiermit ist jede Farbe des sichtbaren Spektrums des Universums + Schwarzlicht realisierbar.
- Seite 8 Technische Daten: Leistungsaufnahme: 100W Anzahl der DMX-Kanäle: 15 Versorgungsspannung: 90 - 230V DMX Standard: DMX 512 Spannungsfrequenz: 50 / 60Hz Steuerschnittstelle: 4 Tasten Diodentyp: 6in1 Betriebsarten: DMX512, Manuell, Audio-, Anzahl der Dioden: 7 Automatik Programm, Master / Slave Diodenleistung: 12W AC IN: IEC - C14 Anzeige: LED - 4 Zeichen DMX IN: XLR - 3-polig...
- Seite 9 Funktionen und Einstellungen: LCD Anzeige MENU: Funktion Modus-Auswahl, so wie DMX, Master/Slave, Automatik, Sound Mode und Helligkeits-Einstellungen DOWN/UP: Vorherige oder Nächste Funktion Enter: Bestätigen und speichern der Auswahl Menü-Übersicht: Menü Ebene 1 Menü Ebene 2 Funktions-Beschreibung A.001 (DMX Adresse) 1-512 MANU（Manuell）...
- Seite 10 PATI(die Motor-Richtung einstellen) X -Y -X Y -X -Y 0-255 (Kalibrierung zurücksetzen) tilt 0-255 Einrichten einer DMX Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern.
- Seite 11 Verbinden der Scheinwerfer: Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann.
- Seite 12 Funktionen in Kanal 14 Abschließender Hinweis: Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Seite 12...
- Seite 13 Platz für Ihre Notizen: _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ Seite 13...
- Seite 14 Importeur Gutenbergstraße 27 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 40 Fax: +49 (0) 25 71 - 80 5 40 41 www.elcotec-electronic.de Seite 14...
