Info über diese Aufgabe

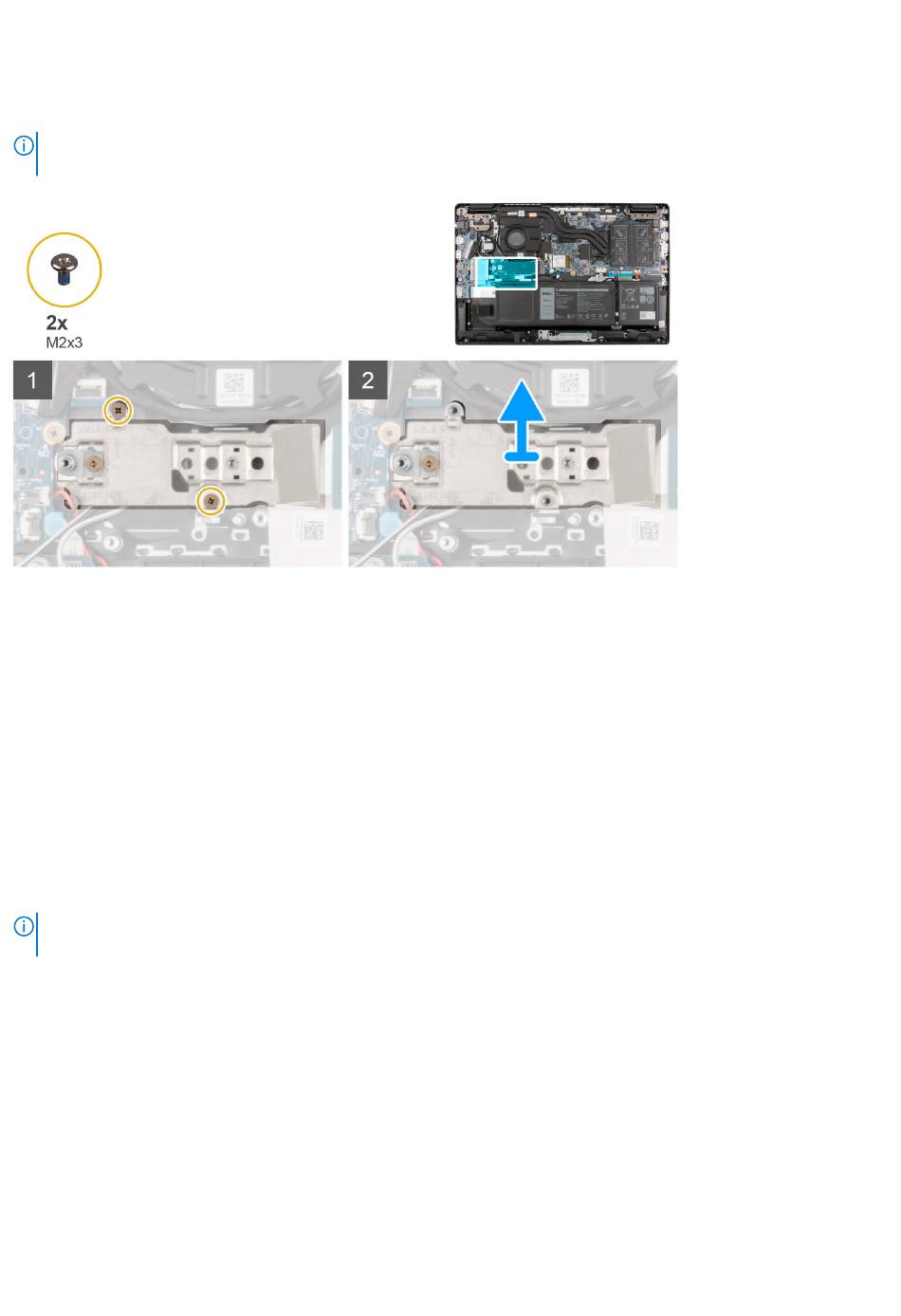

Die folgende Abbildung zeigt die Position der Einbauplatte für das M.2-Solid-State-Laufwerk und stellt das Verfahren zum Entfernen
bildlich dar.
ANMERKUNG: Die folgende Abbildung gilt für Systeme, die mit einer separaten Grafikkarte ausgeliefert werden. Die Hauptplatine
verfügt über eine andere Konfiguration für Systeme mit integrierten Grafikkarten.
Schritte
1. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Einbauplatte für das Solid-State-Laufwerk an der Hauptplatine befestigt ist.
2. Heben Sie die Einbauplatte für das SSD-Laufwerk an und entfernen Sie sie aus dem SSD-Laufwerksteckplatz auf der Hauptplatine.
Anbringen der Einbauplatte für das M.2-Solid-State-Laufwerk
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Position der Einbauplatte für das M.2-Solid-State-Laufwerk und stellt das Installationsverfahren bildlich
dar.
ANMERKUNG: Die folgende Abbildung gilt für Systeme, die mit einer separaten Grafikkarte ausgeliefert werden. Die Hauptplatine
verfügt über eine andere Konfiguration für Systeme mit integrierten Grafikkarten.
Entfernen und Einbauen von Komponenten 31
