wsTech LinkVario Bedienungsanleitung

Variometer, 2,4 ghz-rückkanal-version für m-link (msb) mit micro sd-card datenlogger, gps- und elektroflug-optionen
Vorschau ausblenden Andere Handbücher für LinkVario:
Diese Anleitung herunterladen
Inhaltsverzeichnis
gültig ab GU Version 052
Bedienungsanleitung für Modellflug-Variometer
L
i
n
k
L
i
n
k
2,4 GHz-Rückkanal-Version für M-Link (MSB)
mit Micro SD-Card Datenlogger, GPS- und Elektroflug-Optionen

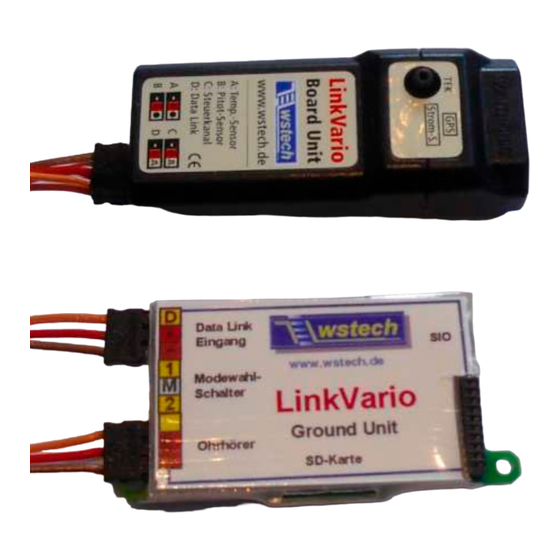

LinkVario Board und Ground Unit zur Integration in Multiplex Royal/Evo-Sender
LinkVario Board und Ground Unit Universal zur Integration in Multiplex MC4000/3030-Sender
V
a
r
i
o
u
n
d
V
a
r
i
o
u
n
d
wsTech Hard- u. Softwareentwicklung
Wolfgang Schreiner Dipl.Ing.(FH)
Rüttlenäckerstr.6
88094 Oberteuringen
homepage:
www.wstech.de
L
i
n
k
V
a
r
i
o
L
i
n
k
V
a
r
i
o
25.5.2012
D
u
o
D
u
o
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für wsTech LinkVario

Inhaltszusammenfassung für wsTech LinkVario

  • Seite 1 GU Version 052 25.5.2012 Bedienungsanleitung für Modellflug-Variometer 2,4 GHz-Rückkanal-Version für M-Link (MSB) mit Micro SD-Card Datenlogger, GPS- und Elektroflug-Optionen LinkVario Board und Ground Unit zur Integration in Multiplex Royal/Evo-Sender LinkVario Board und Ground Unit Universal zur Integration in Multiplex MC4000/3030-Sender...

  • Seite 2: Inhaltsverzeichnis

    Ohrhöreranschluss ........................9 4.2.5 Modifikation am Gehäuseunterteil.................... 9 4.3 Einbau und Anschluss der LinkVario Ground Unit im MC4000/3030 Sender......10 4.4 Adressbelegung und Betrieb mit anderen Sensoren............. 11 4.5 Hinweis der Firma Multiplex ....................12 VARIOMETER-AKUSTIK UND SPRACHAUSGABE (VOICE-FUNKTION)....... 12 VARIOMETER- UND HÖHENMESSER-FUNKTION ..............

  • Seite 3: Abbildungen Des Linkvario

    23.4 Sensoren an der BU ......................30 23.5 GPS-Modul II (Herstellerdaten) .................... 30 23.6 Markenzeichen und ähnliches....................30 Abbildungen des LinkVario LinkVario Einstiegs-Set, oben Board Unit und unten Ground Unit mit Ohrhörer LinkVario Board Unit mit Stromsensor zur E-Antriebsüberwachung (Strom, Spannung und Kapazität)

  • Seite 4: Vorteile Eines Linkvarios

    Alarm zu bewerten sondern bekommt wie in der Großfliegerei das Problem im Klartext angesagt. Mit dem LinkVario erhält der Pilot alle relevanten Informationen akustisch oder im Klartext angesagt sodass er zu keiner Zeit wegen Informationsbedarf den Blick vom Modell nehmen muss.

  • Seite 5: Anschlüsse Der Linkvario Board Unit (Bu)

    Das LinkVario ist ein Variometer-System für den Rückkanal (Telemetrie) von 2,4 GHz- Fernsteuerungen. • Das LinkVario besteht aus zwei Einheiten, einer Board Unit (BU) im Modell und einer Ground Unit (GU) im / am Fernsteuersender. • Die Datenübertragung erfolgt auf dem Rückkanal der 2,4 GHz Fernsteuerung.

  • Seite 6: Funktionen Des Linkvario-Systems

    Start der LinkVario GU automatisch eingelesen und gespeichert. • Bei dem äußerlich identischen LinkVario Duo handelt es sich um eine erweiterte Version der BU mit einem zweiten, hochauflösenden Drucksensor. Dieser Drucksensor arbeitet unabhängig vom Variometer-Sensor und wird somit von der TEK-Düse nicht durch den dort addierten negativen Staudruck beeinflusst.

  • Seite 7: Einbauhinweise Für Das Linkvario

    Einbau der LinkVario Ground Unit im Sender Royal/Evo 4.2.1 Montage der Ground Unit im Sender LinkVario M-Link (Royal intern) Ground Unit (GU) mit Halterung zum Einbau in den Royal-Sender. Bei der Version Royal intern sind Ohrhörer-, Daten- und Modeschalter-Anschlusskabel aus Platzgründen fest mit der GU verbunden.

  • Seite 8: Adaption Der Datenleitung Am Sendemodul

    4.2.2 Adaption der Datenleitung am Sendemodul Der Data Link Eingang der LinkVario GU muss mit dem COM-Stecker des Sendemoduls HFM4 verbunden werden. 4.2.3 Modeumschaltung an der GU Die Mode-Umschaltung an der LinkVario GU erfolgt über den 3-Stufenschalter an der GU.

  • Seite 9: Ohrhöreranschluss

    1. Der rechte, von den 6 Stegen muss mit einer Zange entfernt werden. 2. Die rechte Aussparung mit einer Halbrund- o. Rundfeile anbringen. Rechts: Ohrhörer mit Lautstärkeregler in der Verbindungsleitung an der neu hinzugefügten Klinkenbuchse. Auf Position K ist der Modeschalter für das LinkVario zu erkennen.

  • Seite 10: Einbau Und Anschluss Der Linkvario Ground Unit Im Mc4000/3030 Sender

    Die LinkVario GU kann sowohl im Fernsteuersender als auch extern, z.B. im Senderpult untergebracht werden. Der Data Link Eingang der LinkVario GU wird mit dem COM-Port des HFM3 Sendemoduls über beiliegende das 3-adrige Patchkabel verbunden und auch von dort mit Strom versorgt.

  • Seite 11: Adressbelegung Und Betrieb Mit Anderen Sensoren

    Adresse 15 = Vario, Höhenänderung, nicht sichtbar! Die Adressen sind fest vergeben und könnten nur mit einer konfigurierbaren Board Unit flexibel gestaltet werden. Dies ist aber beim wstech LinkVario-Konzept so nicht geplant gewesen. Die Ground Unit kann mit kleinen Einschränkungen auch Signale von Multiplex-Sensoren oder Sensoren anderer Hersteller verarbeiten.

  • Seite 12: Hinweis Der Firma Multiplex

    Wert ohne Berücksichtigung des Vorzeichens. Je nach verwendeten Variometer-Sensoren treten hier Unterschiede bei dem in der GU erzeugten Varioton auf. In der wstech Board Unit wir das Vario-Signal analog erzeugt und erst danach digitalisiert, was einen sehr angenehmen und feinfühligen Vario-Tonverlauf erzeugt.

  • Seite 13: Optionale Variometer-Akustik Modi

    sind. Die Steigen-Schwelle signalisiert echtes Steigen des Modells. Die Sinken-Schwelle signalisiert sinkende Luftmassen! Dazwischen sinkt das Modell zwar auch (noch), man erkennt aber, dass die Luftmasse bereits steigt! Diesen Bereich nennen wir Nullschieber-Bereich. Vs-Luft Vs-Modell Modell steigt Luftmasse steigt 0 m/s Steigenschwelle Modell sinkt (Nullschieber)

  • Seite 14: Integral-Variometer-Mode

    3 gewählten Intervall. Sinnvollerweise sollte in Setup 13 die Ansage in m/s gewählt werden. Total Energie Kompensation (TEK) Das LinkVario bietet die Möglichkeit eine TEK-Düse (Total Energie Kompensation) anzuschließen, eine Technik, die von der Großfliegerei übernommen wurde. Die Düse wird im Normalfall am Seitenleitwerk angebracht und mit einem Schlauch mit dem entsprechenden Anschluss an der BU verbunden.

  • Seite 15: Genauigkeit Der Höhenmessung

    Energie des Flugzeugs entspricht. Im normalen Gleitflug (mit ca. 15 m/s) beträgt dieser zusätzliche Anteil jedoch nur etwa +10m bis +15m. Bei dem Variometer LinkVario Duo wird dieser Effekt durch einen zweiten hochauflösenden Drucksensor umgangen. Dieser zweite Drucksensor hat typ. 0,1m Auflösung, Über M-Link wird eine...

  • Seite 16: Steuerung Verschiedener Modi

    „ biep“ , „ biep“ , für den Höhenmesser-Mode. Sie sind in der Tabelle oben beschrieben. Ruhe-Mode Durch die Anwahl des Ruhe-Modus wird das LinkVario in einen „ Standby-Mode“ versetzt. Nach Anwahl des Ruhe-Mode werden noch einmalig die aktuelle Höhe und die Empfängerakku- Spannung angesagt.

  • Seite 17: Positions-Ansage

    Beispiel: 47 Grad 43 Komma 5678 Minuten 009 Grad 22 Komma 4921 Minuten Da in allen Modi die Positionsdaten in der LinkVario GU im Hintergrund laufend aufgezeichnet werden erfolgt auch bei Ausfall der LinkVario BU oder bei fehlendem GPS-Empfang nach einem Absturz eine Ansage der zuletzt gespeicherten Position.

  • Seite 18: Elektroflug Antriebsmessungen

    Längs- und Querachse des Modells ausgerichtet werden. • Bei richtig angeschlossenem GPS-Modul - auch ohne GPS-Empfangssignal, also auch im Haus – meldet das System nach dem Einschalten des Senders und Empfängers das LinkVario „ Board Unit und GPS erkannt“ •...

  • Seite 19: Anwahl Des Ruhemodus Beim Elektrosegler

    Minimal aufgetretene Motorakku - Spannung unter Last des letzten Steigflugs • Aufsummierte verbrauchte Motorakku - Kapazität (alle Steigflüge seit dem Start) letzten Reset Befindet sich das LinkVario beim Steigflug im Integral-Variometer-Mode, so wird zusätzlich noch die • gemittelte Steigleistung in Meter/Sekunde (des letzten Steigflugs) angesagt.

  • Seite 20: Ansagen Im Motorflug-Modus Bei Anwahl Des Ruhemodus

    • Bei Anwahl des Integral Variometer Mode (Schalter vorne) werden das Minimum der Motorakku- Spannung und die verbrauchte Kapazität in Ah sofort angesagt. 9.3.1 Ansagen im Motorflug-Modus bei Anwahl des Ruhemodus Bei Anwahl des Ruhe-Modus (Schalter hinten) werden sofort einmal die aktuelle Spannung und der Strom gemessen.

  • Seite 21: Motorakku-Kapazitätsalarm

    10%-Stufe. Bei Anwahl von 0% erfolgt keine Alarmierung. Bei aktiver Kapazitätsalarmierung (Setup 18 > 0) wird zur Kontrolle nach dem Einschalten der LinkVario GU vor den Maximalwerten die Motorakku-Kapazität in der Form z.B.: „ Akku Setup 3,7 Ah“ angesagt.

  • Seite 22: Datenlogger

    LVMxxxxx.CSV Dateien werden bei allen Betriebsarten (auch mit GPS) mit dem Dummy-Datum (1.1.2000) welches am PC manuell angepasst werden kann, gespeichert. Wenn eine Speicherkarte in der LinkVario GU steckt wird dies beim Start mit „ Memory-Card erkannt“ angesagt. Der Betrieb kann auch ohne Speicherkarte erfolgen.

  • Seite 23: Hinweise Zum Praktischen Betrieb Des Linkvario

    Höhenmesser-Mode in den Intergal-Variometer-Mode geschaltet gelangt man in das Setup. • Bis zu diesem Zeitpunkt ist es möglich, die LinkVario GU durch Aus-Einschalten neu zu starten und die gespeicherten Maximal- und Minimal-Werte nochmals abzufragen, ansonsten werden sie im weiteren Verlauf gelöscht.

  • Seite 24: Live-Datenausgang An Der Linkvario Gu

    Achtung: Bei der M-Link-Variante wird nur der 250km/h-Sensor unterstützt. 16 Live-Datenausgang an der LinkVario GU Der Datenausgang mit der Bezeichnung SIO an der LinkVario GU ermöglicht es Live-Daten über das USB-Interface ( SM-Modellbau) kabelgebunden zu einem Laptop o.ä. zu übertragen.

  • Seite 25: Parameteranpassung Im Setup

    Das Bluetooth-Modul zur Übertragung der Live-Daten hat den Namen „ LinkVario Data“ und die PIN 1234. Auch hier ist ein Pairing erforderlich. Näheres finden Sie in der Anleitung des Laptops, PDA‘ s oder der Dokumentation der auf dem Gerät verwendeten Bluetooth – Software. Diese Software stellt einen virtuellen seriellen Port zur Verfügung der dann in der Anzeige-Software eingestellt werden muss.
  • Seite 26 3 - Ton zwischen Sinken- u. Steig-Schwelle (Nullschieberbereich) 50% getastet, oberhalb Steig-Schwelle kürzere 25% Intervalle, Sinken mit Dauerton. Sehr zu empfehlender Mode den es nur in wstech-Varios gibt. 4 - Ton zwischen Sinken- u. Steig-Schwelle 50% getastet, oberhalb Steig-Schwelle kürzere 25% Intervalle, Sinken ohne Ton (wie Mode 3 aber ohne Toninformation über...

  • Seite 27: Linkvario Tool

    Einschalten der GU wieder aktiv sofern nicht ein anderes Setup auf der microSD Karte verfügbar ist. Wenn eine Speicherkarte in der LinkVario GU steckt, wird bei jeder Aktivierung des Setups über den Fernsteuerkanal das gesamte Setup als Datei LINKVARI.HEX auf der Speicherkarte gesichert.

  • Seite 28: Reichweitentest Der Fernsteuerung

    Reichweitentest gemäß der Anleitung ihrer Fernsteuerung sorgfältig und gewissenhaft durch. 19 Update über USB-Interface Beide LinkVario Units können über das USB-Interface Kabel (identisch dem UniLog USB-Kabel von SM-Modellbau, Best.Nr. 2550) auf den neuesten Software-Stand gebracht werden. Das USB-Interface Kabel muss lt. seiner Anleitung installiert und am USB-Port des PC’ s angesteckt sein.

  • Seite 29: Gewährleistung

    Höhenansage im Bereich – 400 bis +3200 m bezogen auf Meereshöhe Auflösung der Höhe im Log und internen Berechnungen beim LinkVario: typ 1 m Auflösung der Höhe im Log und internen Berechnungen beim LinkVario Duo: typ. 1 m Integral-Variometer im 20 sec. Intervall (10..120 sec. im Setup konfigurierbar) Empfängerspannungs-Ansage...

  • Seite 30: Sensoren An Der Bu

    23.5 GPS-Modul II (Herstellerdaten) Abmessungen: typ. 31 L x 31 B x 9 mm H Gewicht: typ. 16 gr (mit Interface-Kabel) Versorgung aus der LinkVario BU: max. 75 mA, typ. 40 mA Herstellerangaben: Chipset: GSP3F SiRF StarIII technology General: Tracking Sensitivity: -159 dBm...
