DESCRIPTION

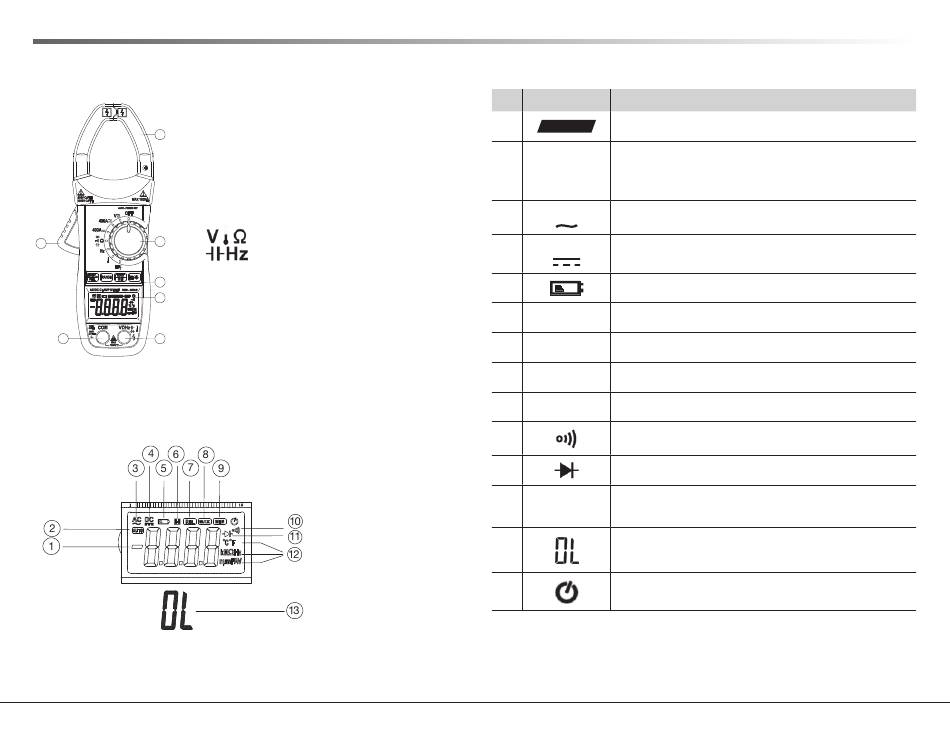

Familiarisation avec le dispositif
① Pince. Utilisée pour laisser passer le fil.
(Remarquez le sens de l'électricité)
1
② Commutateur rotatif. Utilisé pour sélectionner les
fonctions de mesure.
③ Clavier. Touches de fonction de mesure.
④ Affichage LCD. Permet d'afficher les résultats de
mesure et divers symboles.
⑤
2
7
Borne recevant le cordon testeur rouge pour les
3
mesures de tension, de résistance, de capacité, de
4
fréquence, de température, de diode et de continuité.
⑥ COM. Borne recevant le cordon testeur noir comme
référence commune.
6 5
⑦ Actionneur d'ouverture de pince.
Affichage LCD
L'écran LCD est illustré à la figure 2-2, avec la signification de chaque symbole indiquée
dans le tableau 1 :
N° Symbole
1 Indique des lectures négatives.
L'appareil est en mode plage automatique dans lequel
2 AUTO l'appareil sélectionne automatiquement la plage avec la
meilleure résolution.
AC
3 Indicateur de tension ou de courant CA.
DC
4 Indicateur de tension ou de courant CC.
5 Indicateur de piles faibles.
6 H L'appareil est en mode Data Hold.
7 REL L'appareil est en mode de mesure relative.
8 MAX Afficher les données maximales.
9 MIN Afficher les données minimales.
10 L'appareil est en mode de vérification de la continuité.
11 L'appareil est en mode test de diode.
Ω
%ºCºF KM Hz
12 Unités de mesure.
nμmFAV
Ce symbole signifie que l'entrée est trop grande pour la
13
plage sélectionnée.
Indication de la fonction de mise hors tension automatique.
FR
Signification
