BDACM1000
KUVAUS

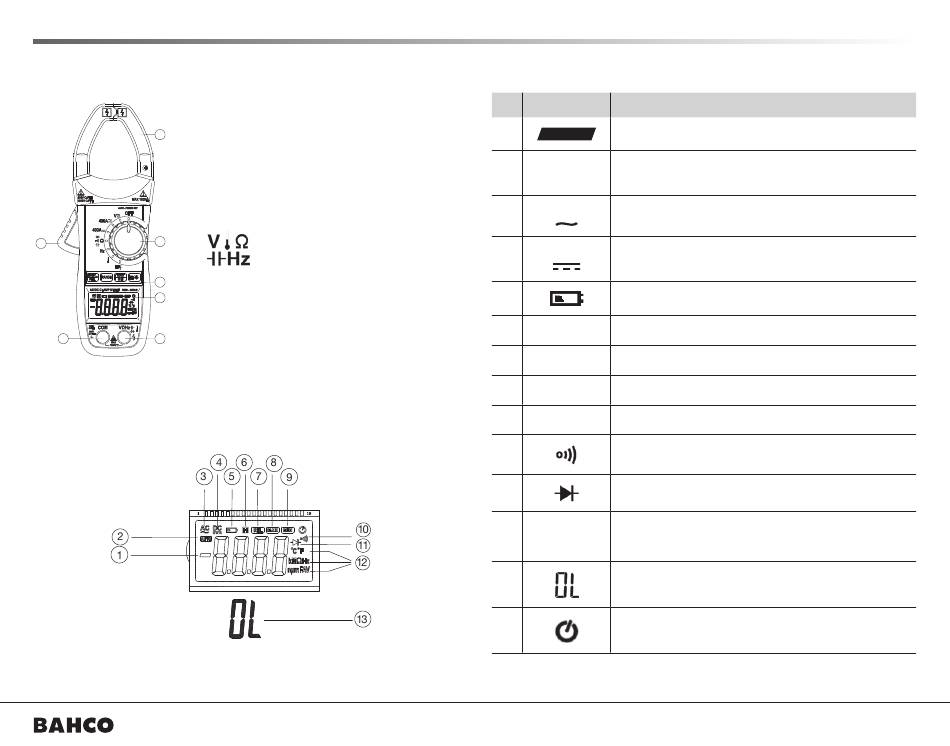

Laitteeseen tutustuminen

① Puristin. Käytetään kaapelin johtamiseen sen
poikki. (Huomaa sähkön suunta).
1
② Pyörivä kytkin. Käytetään mittaustoimintojen
valitsemiseen.
③ Näppäimistö. Mittaustoimintonäppäimet.
④ LCD-näyttö. Käytetään mittaustulosten ja eri
symbolien näyttämiseen.
⑤
2
7
Liitin, joka vastaanottaa punaisen
3
testausjohdon jännitteen, vastuksen,
4
kapasitanssin, taajuuden, lämpötilan, diodin
ja jatkuvuuden mittauksia varten.
⑥ COM. Liitin, joka vastaanottaa mustan
6 5
testausjohdon yleisenä ohjearvona.
⑦ Puristimen avaustoimilaite.
Nestekidenäyttö
LCD-näyttö on kuten kuvassa 2-2, ja sen kaikkien symbolien merkitykset on
esitetty taulukossa 1:
Nro Symboli
1 Osoittaa negatiivisia lukemia.
Laite on automaattisen alueen tilassa, jossa laite valitsee
2 AUTO
automaattisesti parhaan tarkkuusalueen.
AC
3 Vaihtovirran tai jännitteen ilmaisin.
DC
4 Tasavirran tai jännitteen ilmaisin.
5 Paristojen varoitusvalo.
6 H Laite on tietojen Data Hold -tilassa.
7 REL Laite on Relative Measurement -tilassa.
8 MAX Näyttää maksimitiedot.
9 MIN Näytä minimitiedot.
10 Laite on Continuity Check -tilassa.
11 Laite on Diode Test -tilassa.
Ω
%ºCºF KM Hz
12 Mittayksiköt.
nμmFAV
Tämä symboli tarkoittaa, että tulo on liian suuri valitulle
13
alueelle
Automaattisen virrankatkaisun merkkivalo
Merkitys
