Info über diese Aufgabe
ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1.
ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein M.2 2230-Solid-State-Laufwerk oder ein
M.2 2280-Solid-State-Laufwerk im Steckplatz SSD1.
ANMERKUNG: Installieren Sie die Halterung des SSD-Laufwerks, falls Sie nicht installiert ist.

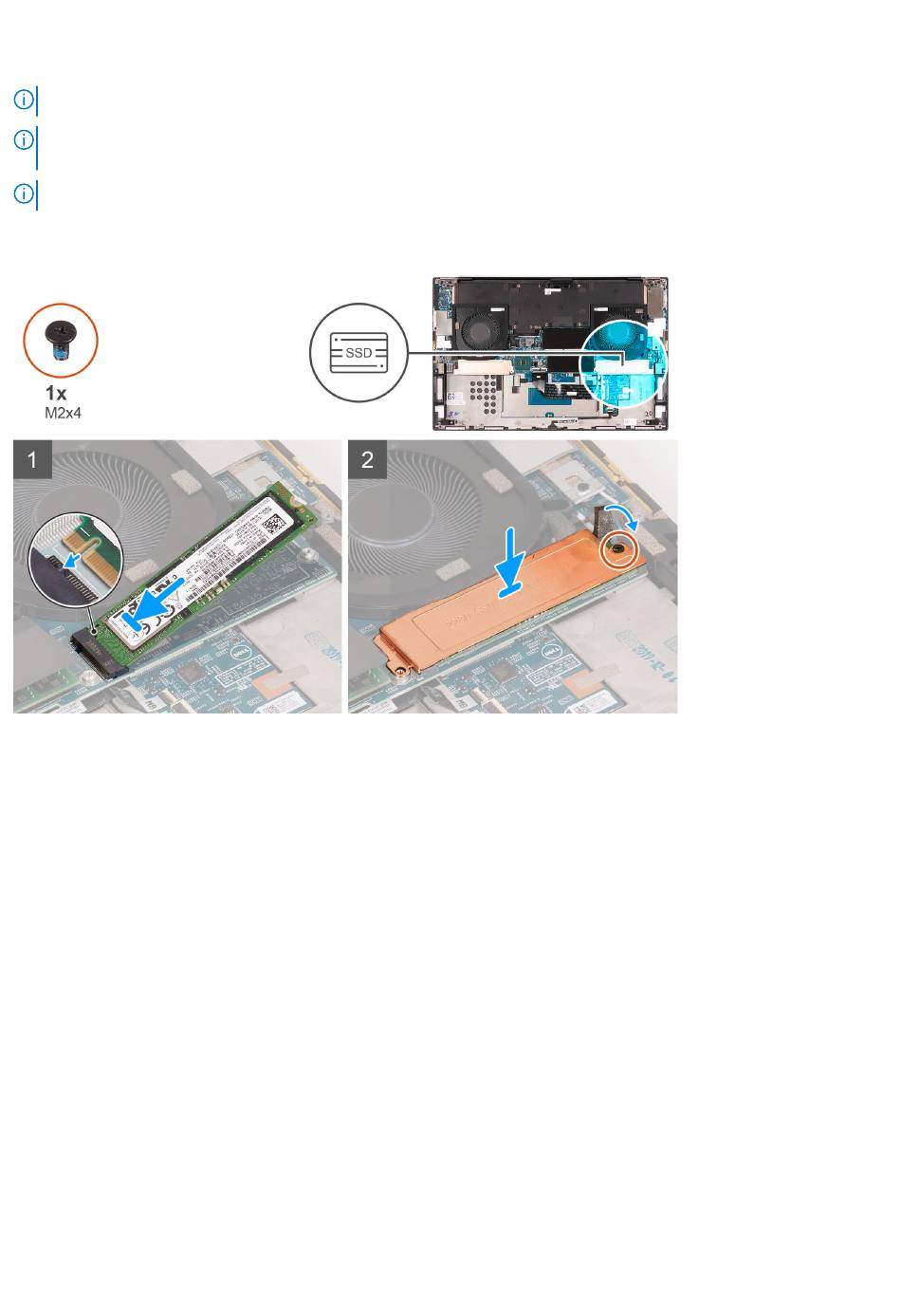

Die folgende Abbildung zeigt die Position des M.2 2280-Solid-State-Laufwerks, das im Steckplatz SSD1 installiert wird, und stellt das
Installationsverfahren bildlich dar.
Schritte
1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am Steckplatz SSD1 aus.
2. Schieben Sie das SSD-Laufwerk in den Steckplatz SSD1 hinein.
3. Platzieren Sie die thermische SSD-Halterung mithilfe des Führungsstifts über dem Solid-State-Laufwerk.
4. Richten Sie die Schraubenbohrung der thermischen Halterung des SSD-Laufwerks an der Schraubenbohrung der Systemplatine aus.
5. Bringen Sie die M2x4-Schraube wieder an, mit der die thermische SSD-Halterung und das SSD-Laufwerk an der Systemplatine
befestigt sind.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Bauen Sie den Akku ein.
3. Befolgen Sie die Anweisungen unter
an.
Nach der Arbeit an Komponenten im Inneren des Computers.
