Seca TR0301 Montage- Und Betriebsanleitung Seite 7

Stellen Sie sicher, daß der Schutzkontakt auch auf der Netzversorgungsseite an den Regler ange-
schlossen ist.
Jede Klemme darf nur mit einer Anschlußleitung (bis 2,5mm²) belegt werden. Bei feindrähtigen
Leitungen sind Aderendhülsen zu verwenden.

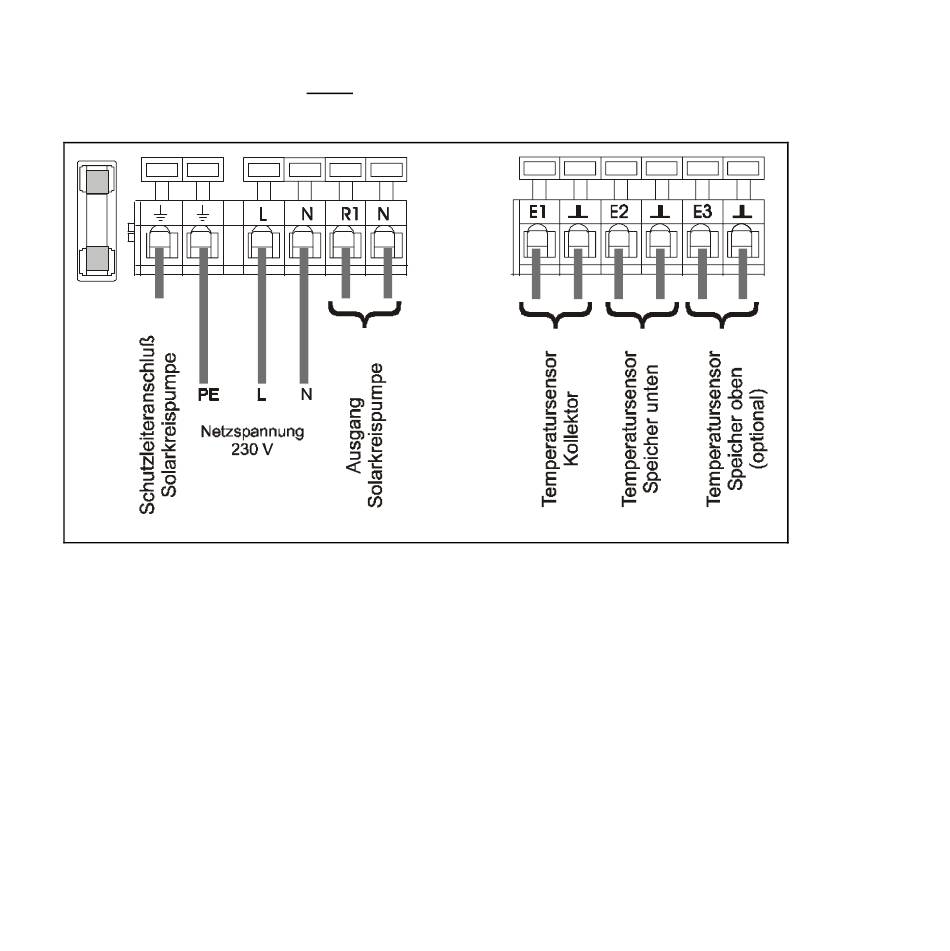

Abb. 4: Klemmenplan
Temperaturfühler:
Achtung: Es dürfen nur die für den Regler zugelassenen Originalsensoren verwendet werden. Es
handelt sich dabei um den Sensortyp PT1000. Temperatursensor und Silikonkabel haben eine
Temperaturbeständigkeit bis +180 °C. Die Polarität der Fühlerkontakte spielt keine Rolle. Alle
Fühlerleitungen führen Kleinspannung und müssen um induktive Beeinflussung auszuschließen
getrennt von 230 Volt oder 400 Volt führenden Leitungen verlegt werden (Mindestabstand 100
mm). Sind induktive äußere Einflüsse z.B. durch Starkstromkabel, Fahrdrähte, Trafostationen,
Rundfunk- und Fernsehgeräte, Amateurfunkstationen, Mikrowellengeräte o.ä. zu erwarten, so sind
die Meßsignal führenden Leitungen geschirmt auszuführen.
Die Fühlerkabel können bis zu einer Länge von etwa 100 m verlängert werden. Verwenden Sie
dabei einen Querschnitt des Verlängerungskabels von 1,5 mm² bis 100 m und 0,75 mm² bis 50 m.
