2.3
Anschluß des Reglers

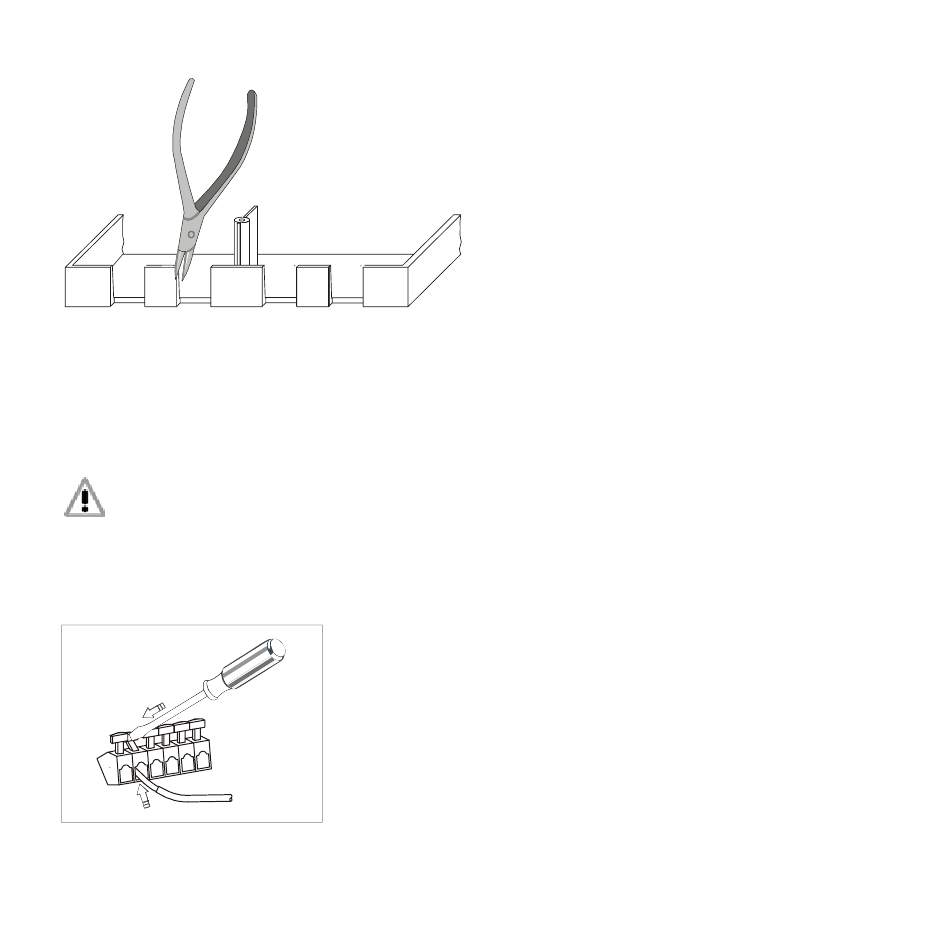

Abb. 2: Kabeleinführungen ausschneiden
Flexible Leitungen müssen mit den beigefügten Zugentlastungsbügeln im Regler fixiert werden.
Ist eine Verdrahtung des Reglers durch die Gehäuserückwand erforderlich, können die Ausbruch-
stellen in der Reglerwanne (Abb. 1, Pos. 7) zur Kabeldurchführung verwendet werden. Für diese
Verdrahtung ist eine externe Zugentlastung vorzusehen.
Die hier beschriebenen Anschlussarbeiten sind nur bei geöffneter Oberschale des
Reglers möglich. Dabei ist das Netz freizuschalten! Es sind alle gültigen Vorschriften
für ein Arbeiten am Netz einzuhalten! Das Netz darf erst bei geschlossenem
Reglergehäuse zugeschaltet werden. Außerdem muß der Installateur dafür Sorge
tragen, daß die IP-Schutzart des Reglers bei der Installation nicht verletzt wird.
Abb. 3: Betätigung der
Anschlußklemmen
6
Die Kabelzuführung kann je nach Montage durch
die Reglerunterseite (Abb. 1, Pos. 6) oder durch
die Gehäuserückwand erfolgen. Um die Kabel von
der Unterseite einlegen zu können, werden
zunächst die Einführungen in der Gehäusewanne
ausgeschnitten (Abb. 2).
Jede Kabeleinführung benötigt zwei senkrechte
Einschnitte in die Wandung der Kunststoffwanne.
Als Schneidewerkzeug kann ein Kabelmesser oder
ein Elektronik-Seitenschneider verwendet werden.
Der Anschluß der Pumpe und der Sensoren ist in
Abbildung 4 dargestellt. Falls für die Pumpe ein
Schutzleiter vorgesehen oder vorgeschrieben ist, muß
dieser unbedingt angeschlossen werden. Die
entsprechenden Schutzleiteranschlußklemmen sind
vorgesehen.
