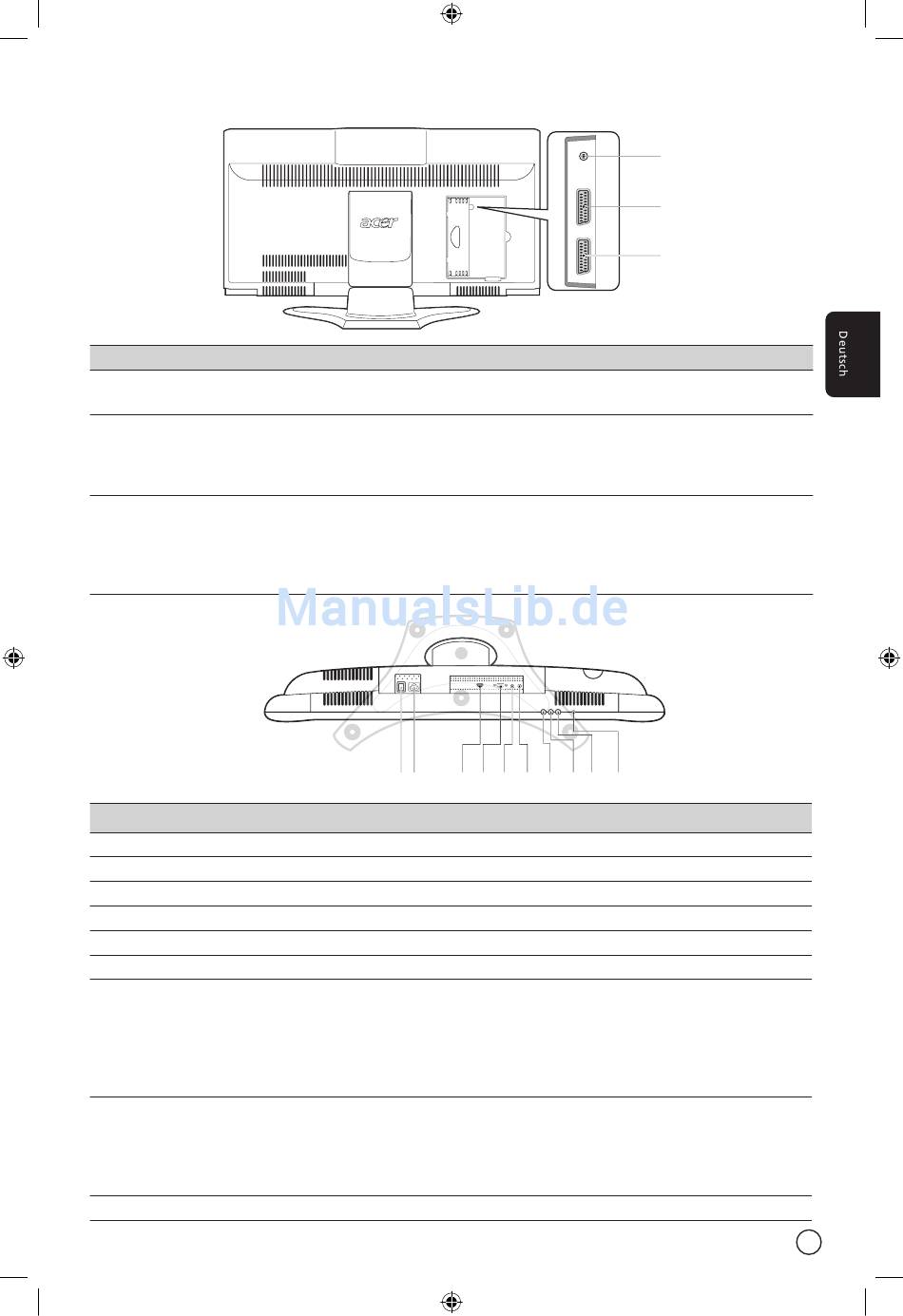

Rückansicht
#
Element
1
RF-Anschluß
(TV-Tuner)-Eingang
2
AV1/SCART 1 In
AV1/SCART 1 Out
3
AV2/SCART 2 In
AV2/SCART 2 Out
Untenansicht
#
Element
1a
WS-Schalter
1b
WS-Eingang
2a
HDMI
2b
Der D-Sub-Eingang stellt die Verbindung mit dem PC-VGA-Ausgang her
2c
Audio-Eingang
2d
Audio-Ausgang
3a/b AV3/Audio In (R/L)
AV3/Audio Out (R/L)
3c
AV3/Video In
AV3/Video Out
4
Kopfhörer
Beschreibung
Zum Verbinden mit der Antenne oder Kabelfernsehen
Unterstützt mittels des SCART-Kabels einen externen Videorekorder oder DVD-
Player (für RGB, S-Video, CVBS, linker/rechter Audioeingang)
Stecken Sie im TV-Modus das SCART-Kabel in den Eingang Ihres Videorekorders
oder Ihres digitalen Videorekorders, um Fernsehprogramme aufzuzeichnen
Unterstützt mit dem SCART-Kabel einen externen Videorekorder
(für RGB, S-Video, CVBS, YPbPr/YCbCr, linker/rechter Audioeingang)
Component (YPbPr/YCbCr) nur für SCART 2
Stecken Sie im TV-Modus das SCART-Kabel in den Eingang Ihres Videorekorders
oder Ihres digitalen Videorekorders, um Fernsehprogramme aufzuzeichnen.
1a 1b
2a
2b 2c 2d
Beschreibung
Zum Ein-/Ausschalten des AC-Eingangs
Zum Verbinden an eine Stromquelle
Schließt an das HDMI an, aus dem digitalen Bildschirm und Audioformat stützt.
Schließt an den Audioausgang Ihres PC oder andere Vorrichtungen an.
Zum Verbinden mit einem anderen Lautsprecher
Stellt die Verbindung mit den Audioausgang (R/L) Ihrer Kamera, Ihres
Camcoders oder zu Ihrem Videospiel her
Stellen Sie im TV-Modus mit in den Audioeingang (R/L) Ihres Videorekorders
oder Ihres digitalen Videorekorders eine Verbindung her, um
Fernsehprogramme aufzuzeichnen (bitte im OSD AV3 auf „Ausgang"
einstellen)
Das Composite-Video an ein externes Videogerät, wie z. B. VCR, DVD player
oder Videospiel, anschließen
Stellen Sie im TV-Modus eine Verbindung mit dem Composite-Eingang Ihres
Videorekorders oder Ihres digitalen Videorekorders her, um Fernsehprogramme
aufzuzeichnen (bitte im OSD AV3 auf „Ausgang" einstellen)
Zum Anschließen des Kopfhörers
1
2
3
3a 3b 3c
4
9
