Eneo VMC-15LCD-P Montageanleitung Seite 10

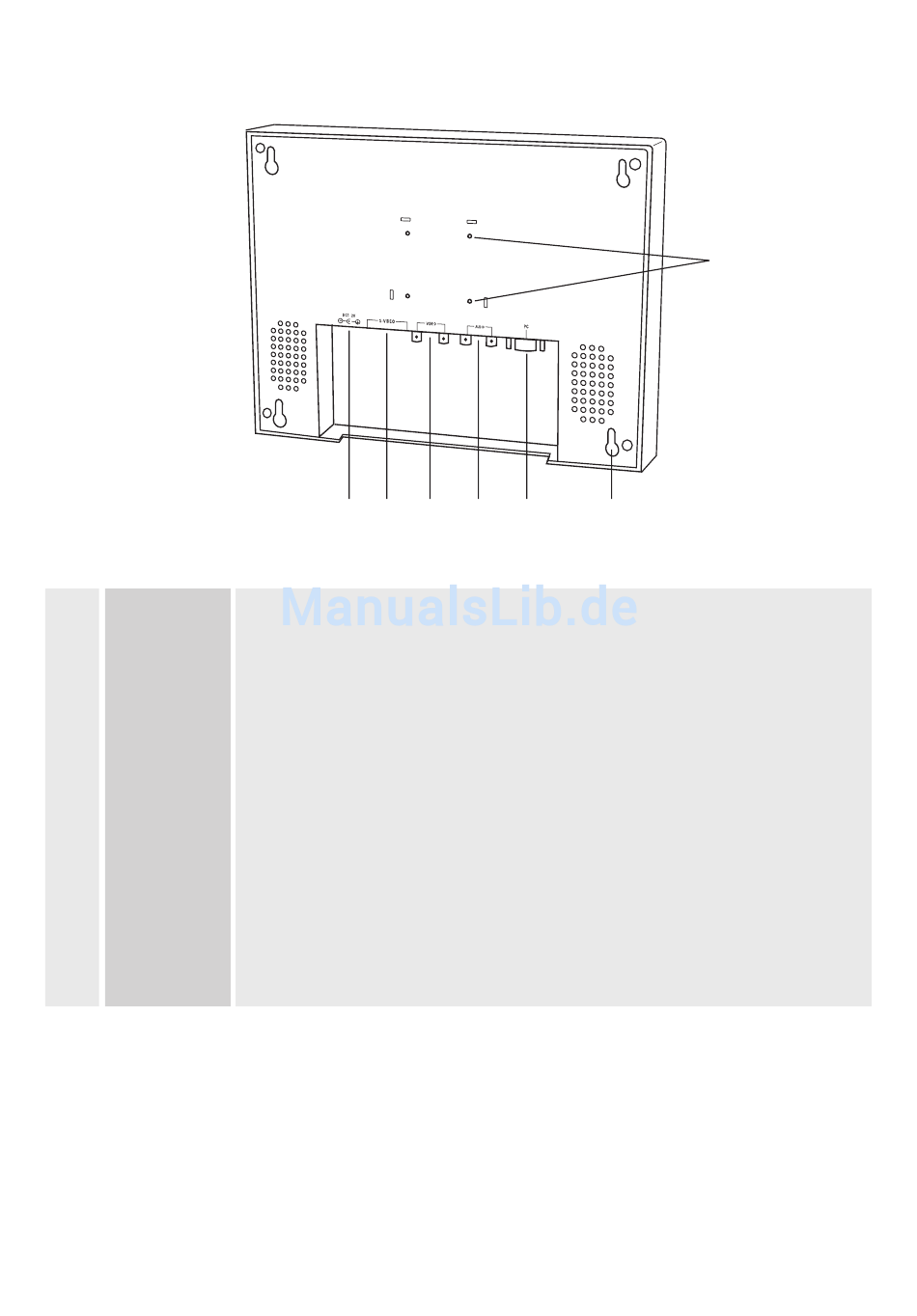

Rückseite
1
Spannungs-
versorgung
2
Y/C-Eingang
3 Videoeingang BNC
4 Lautsprecher
5
PC-Anschluss
6 Befestigungs-
löcher
7 Gewindebuchsen
1 2
Netzteil (im Lieferumfang enthalten) an den Anschluss "DC12V" anstecken.
Videokabel von Kamera, Videorekorder oder einer anderen Quelle hier anschließen.
Sowohl linker als auch rechter Y/C-Anschluss können als Eingang oder Ausgang verwen-
det werden (automatischer 75 Ω-Abschluss).
Videokabel von Kamera, Videorekorder oder einer anderen Quelle hier anschließen.
Sowohl linker als auch rechter BNC- Anschluss können als Eingang oder Ausgang verwen-
det werden (automatischer 75 Ω-Abschluss).
Audio-Eingänge mit hoher Impedanz. Cinch-Anschlüsse für den linken (weiß) und den
rechten (rot) Kanal. Wird nur ein Anschluss verwendet, wird dieser mit beiden Lautspre-
chern verbunden.
Anschluss an den PC.
Wandbefestigungsmöglichkeit zum Einhängen des Monitors.
Hinweis: max. Einführungstiefe der Schrauben in das Gehäuse 6 mm.
Befestigungsmöglichkeit für Standfuß oder Wandhalterung durch Gewindebuchsen (M 4).
Der Monitor kann so auch außerhalb der Waagrechten bzw. Senkrechten montiert werden.
3 4 5
10
7
6
