Schritt 3
Verkabelung der Steuereinheit
Übersicht der Verkabelung der Steuereinheit
Das Softswitch128 System kommuniziert mit den Steuereinheiten mit Hilfe eines PELV-Niederspannungs-Links.
Die Steuereinheiten schließen Bedienstellen, Ein- und Ausgangskarten mit potentialfreien Kontakten, sowie RS-
232-Schnittstellen ein. Die Bedienstellen werden in eine Standard-Unterputzdose montiert. Bei der Verkabelung
des Links sind folgende Richtlinien maßgebend:
• Das Link muss als Daisy Chain verdrahtet werden.
• Die Niederspannungsverkabelung muss in einem von der Netzspannung getrennten Kanal verlegt werden.
• Die Länge des Links darf 600 m (2000 ft.) nicht überschreiten.
• Installieren Sie die Link-Terminators (Abschlusswiderstände) (LT-1) am Beginn und am Ende des als Daisy-Chain
verkabelten PELV-Links.

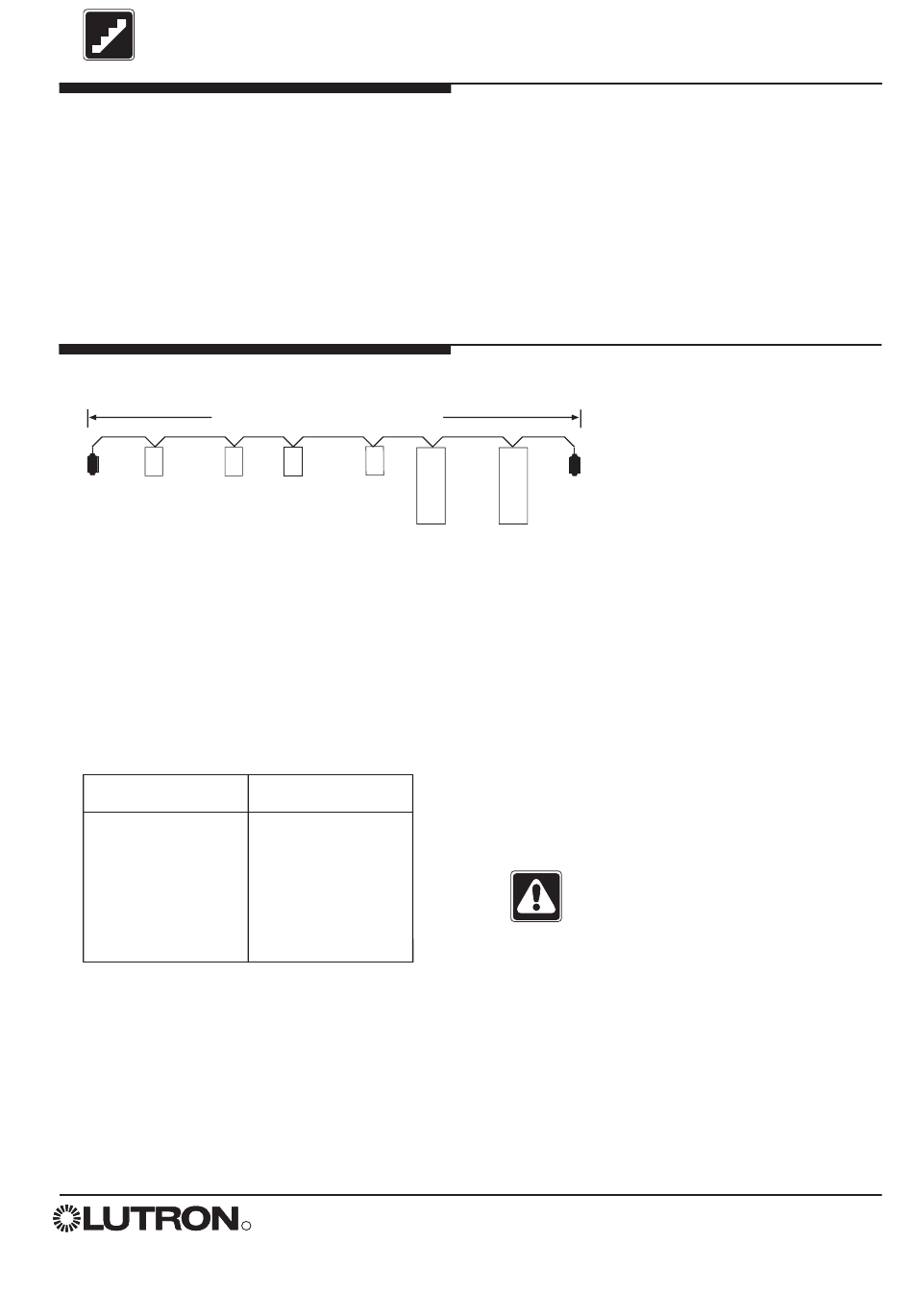

Spezifikation der Verkabelung der Steuereinheit

LT-1
Steuereinheiten:
Bedienstellen, Ein- und Ausgangs-
einrichtungen mit potentialfreien
Kontakten und RS-232-Schnittstellen
Die maximale Gesamtlänge der Bus-Leitung beträgt
600 m (2.000 ft.). Diese Länge wurde auf der Basis
einer richtigen Abschirmung des verdrillten/
geschirmten Leitungspaares, des richtigen
Leitungsquesrschnitts und der Verwendung von
Abschlusswiderständen (LT-1) an jedem Ende des
Links errechnet. Falls nicht genehmigte Kabelsorten
oder kleinere Leitungsgrößen eingesetzt werden, wird
die zulässige Länge der Bus-Leitung nach folgender
Tabelle reduziert:
Klemme 1 & 2
Leitungsquerschnitt:
#12 AWG
#14 AWG
#16 AWG
#18 AWG
2
2,5 mm
2
1.0 mm
Höchstens 600 m (2000 ft.)
Höchstlänge
der Bus-Leitung
600 m (2000 ft.)
425 m (1400 ft.)
275 m (900 ft.)
180 m (600 ft.)
450 m (1500 ft.)
200 m (650 ft.)
R
LT-1
Softswitch128 Schränke
H H i i n n w w e e i i s s e e : :
• Die Kabelverbindungen im Inneren der Unterputzdose
und des Softswitch128 Schrankes erstellen.
• Alle Bus-Leitungen müssen der Kabelkategorie 2 /
PELV-Bus-Leitungen entsprechen. Keine dieser
Leitungen darf mit Netzleitungen zusammen verlegt
werden.
• Die Reihenfolge der Steueradressen an der Bus-
Leitung ist ohne Bedeutung.
Hinweis! Falls keine Abschlusswiderstände
(LT-1) eingesetzt werden, oder eine falsche
Verdrahtungstopologie verwendet wird,
kann es zu Störungen in der System-
kommunikation kommen.
Installationsanweisungen des Softswitch128
Hinweis: Link Terminators (LT-1)
(Abschlusswiderstände) werden
am Beginn und am Ende des
Softswitch128 PELV-Links benötigt.
TM
Systems 7
