Schritt 1: Schrankabmessungen - Lutron Softswitch128 Installationsanleitung

Schritt 1
Schrankabmessungen

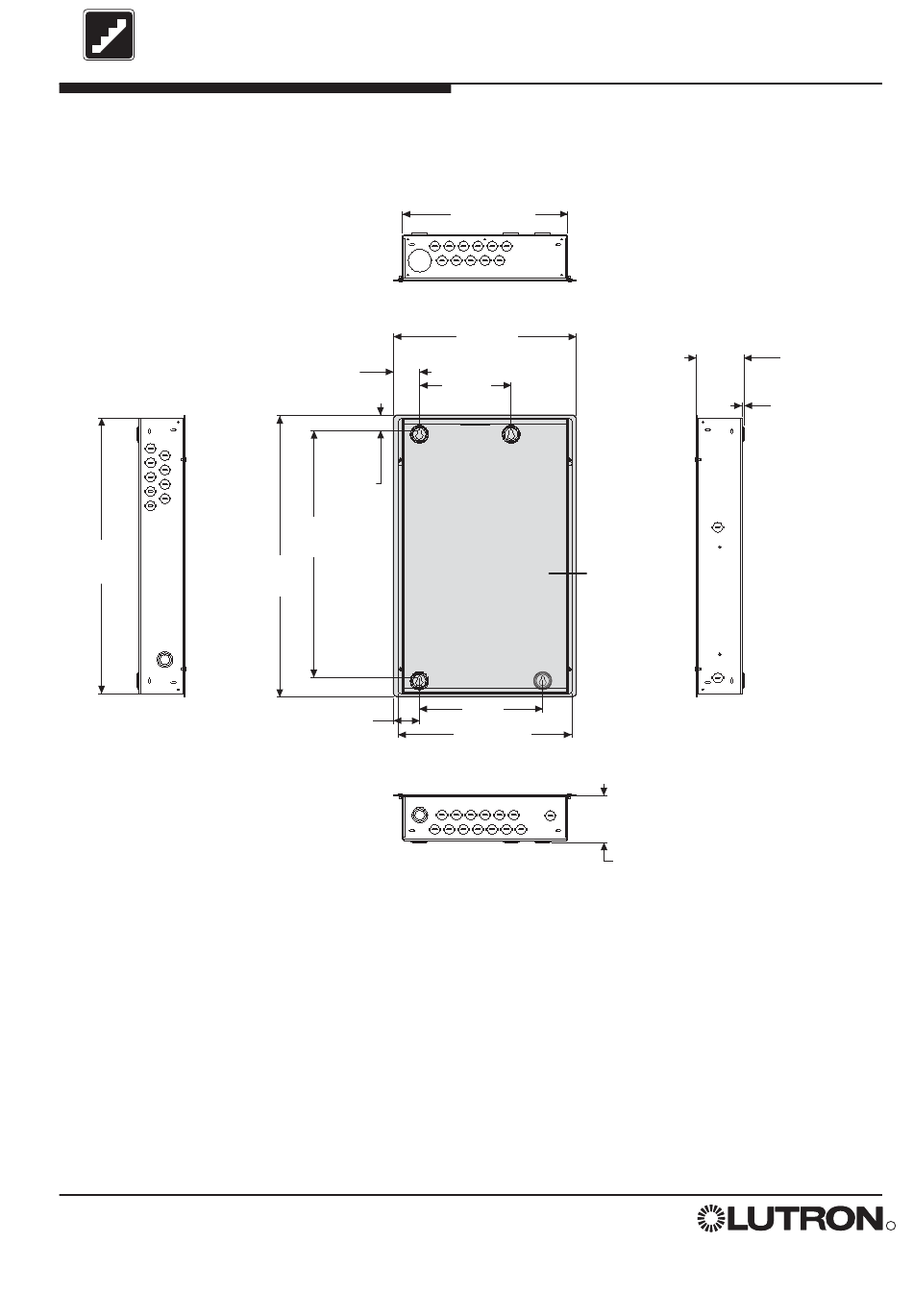

Abmessungen der 24" Minischränke
Empfohlene Montagehöhe:
Die Minischränke so montieren, dass der
Abstand zwischen dem Fußboden und dem
Schrankboden 1143 mm (45 in.) beträgt.
So kann der Kontroller optimal abgelesen
werden.
24.00
(610)
Linke Seite
Bei Aufputzmontage können höchstens
6 mm (1/4 in.) Montageschrauben in die
schlüssellochförmige Öffnungen eingeführt
werden. Dies ist die empfohlene Größe. Im
Falle der Unterputzmontage den Schrank
zwischen der Wandoberfläche und 3 mm
(1/8 in.) unterhalb der fertigen
Wandoberfläche montieren.
Die Abmessungen sind in mm und (in.) angegeben.
4 Installationsanweisungen des Softswitch128
2.2 (56)
1.34
(34)
21.50
(546)
24.50
(622)
2.21
(56)
Ansicht von unten
Systems
TM
14.38 (365)
Draufsicht
15.875
(403)
8.00
(203)
Abdeckung
10.75
(273)
15.13 (384)
Vorderansicht
4.2
(107)
0.5 (4)
Rechte Seite
4.09
(104)
R
