Schritt 2
Montage von Schaltschränken

Schrank- und TUB-Montage

Montagerichtlinien:
• Einsatz nur innerhalb geschlossener Räume!
Schutzgrad IP20. Das Gehäuse besitzt die
Schutzklasse 1 (NEMA).
• Montage nur an Stellen, wo die Umgebungs-
temperatur 0-40° C (32-104° F) beträgt.
• Das gewicht der Schränke beträgt bis zu 68,5 kg
(150 lb.). Falls erforderlich Wandkonstruktionen
nach den örtlichen Vorschriften verstärken.
• Montage nur an Orten, an denen die hörbaren
Geräusche nicht stören. (die eingebauten Relais
klicken beim Schalten.)
• Die Netzleitungen der Schränke müssen mind.
1,8 m (6 Fuß) von Ton- oder elektrischen Anlagen und
deren Verdrahtung entfernt montiert werden.
• Die Abweichung von der Senkrechten darf 7°
nicht überschreiten.

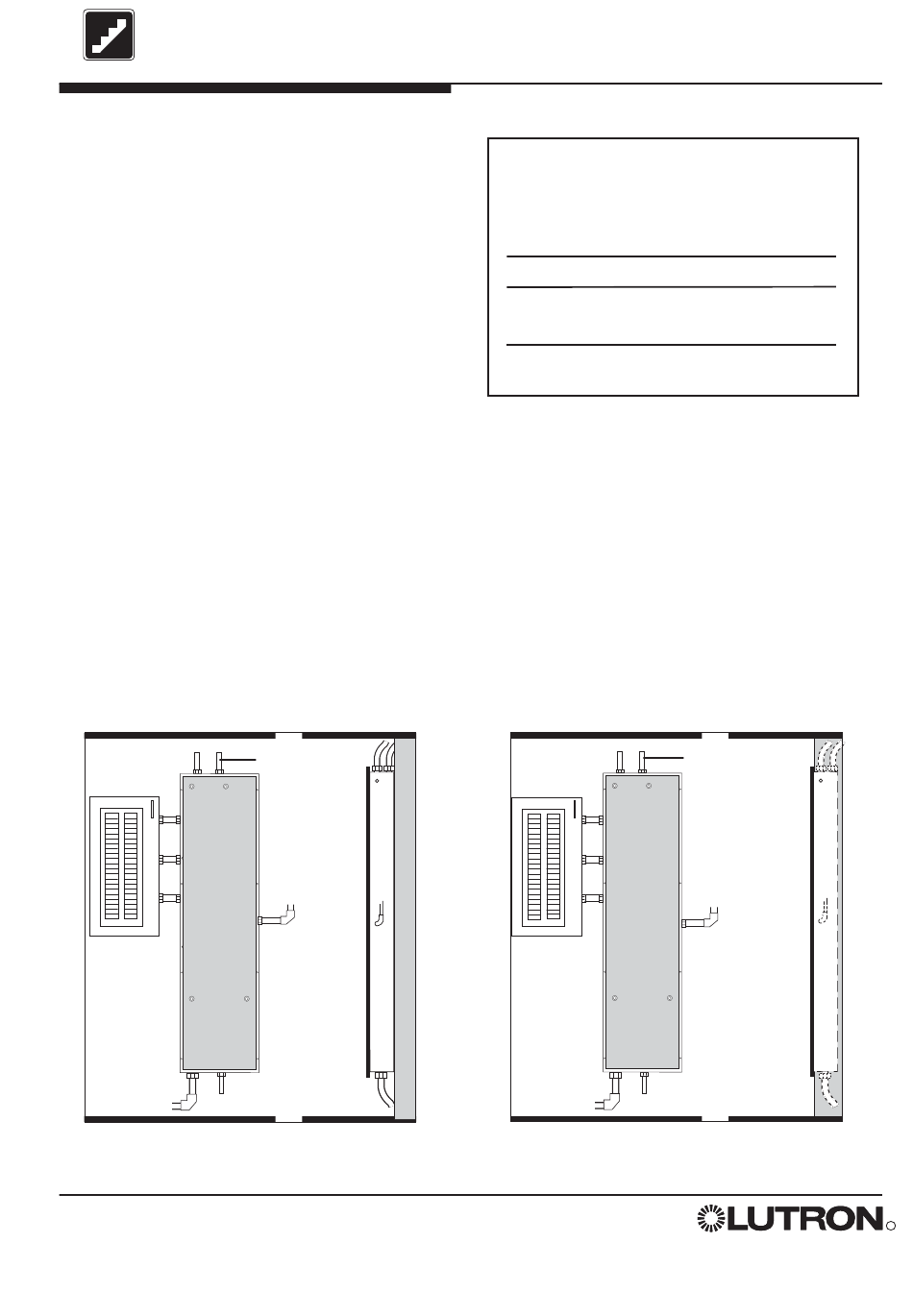

Aufputzmontage
• Lutron empfiehlt 6 mm (1/4 in.) Montageschrauben.
• Sorgen Sie dafür, dass genug Platz für die
Abdeckung übrig bleibt. Der seitliche Abstand darf
38 mm (1 1/2 in.) auf keiner Seite unterschreiten.
Vorderansicht
Verteilung
Schrank
(falls durch-
verdrahtet)
Speiseleitung
und
Ausgänge
6 Installationsanweisungen des Softswitch128
Seitenansicht
Speiseleitung und
Schalterabgänge
zu den Lasten
Klasse 2 /BUS
(PELV)-
Verkabelung
Systems
TM
Empfohlene Montagehöhe:
Zur optimalen Ablesung des Kontrollers,
die Schränke in den folgenden empfohlenen
Abstand vom Fußboden (Abstand zwischen dem
Fußboden und dem Schrankboden) montieren:
Schrankgröße
Mini, TUB16
Standard, TUB48
Unterputzmontage
• Der Schrank soll bei Unterputzmontage 3 mm
(1/8 in) unterhalb
der fertigen Wandoberfläche eingebaut werden.
• Sorgen Sie dafür, dass genug Platz für die
Abdeckung übrig bleibt. Der seitliche Abstand darf
38 mm (1 1/2 in.) auf keiner Seite unterschreiten.
Vorderansicht
Verteilung
Schrank
(falls durch-
verdrahtet)
Speise-
leitung und
Ausgänge
Abstand
1130 mm (45 in.)
660 mm (26 in.)
Seitenansicht
Speiseleitung und
Schalterabgänge
zu den Lasten
Klasse 2 /BUS
(PELV)-
Verkabelung
