Viessmann Tastenstellpultes 5547 anschließen können.
Schalter, Taster und Relais anderer Hersteller können Sie
natürlich auch nutzen.
7. Fehlersuche & Abhilfe
Jedes Viessmann-Produkt wird unter hohen Qualitäts-
standards gefertigt und vor seiner Auslieferung geprüft.
Sollte es dennoch zu einer Störung kommen, können
Sie anhand der folgenden Punkte eine erste Überprü-
fung vornehmen. Testen Sie jedoch zuvor die Stromzu-
führungen.
1. Die Hebebühne ist mit Strom versorgt, bewegt
sich aber nicht:
Prüfen Sie, ob der Anschluss gemäß der Abbildungen
vorgenommen wurde. Das blaue Kabel muss gemein-
sam mit dem braunen Kabel an die Stromversorgung
angeschlossen sein.
Sollte das Produkt beschädigt sein, geben Sie es in der
zugehörigen Verpackung zu Ihrem Fachhändler oder
senden Sie es direkt an den Viessmann-Service.

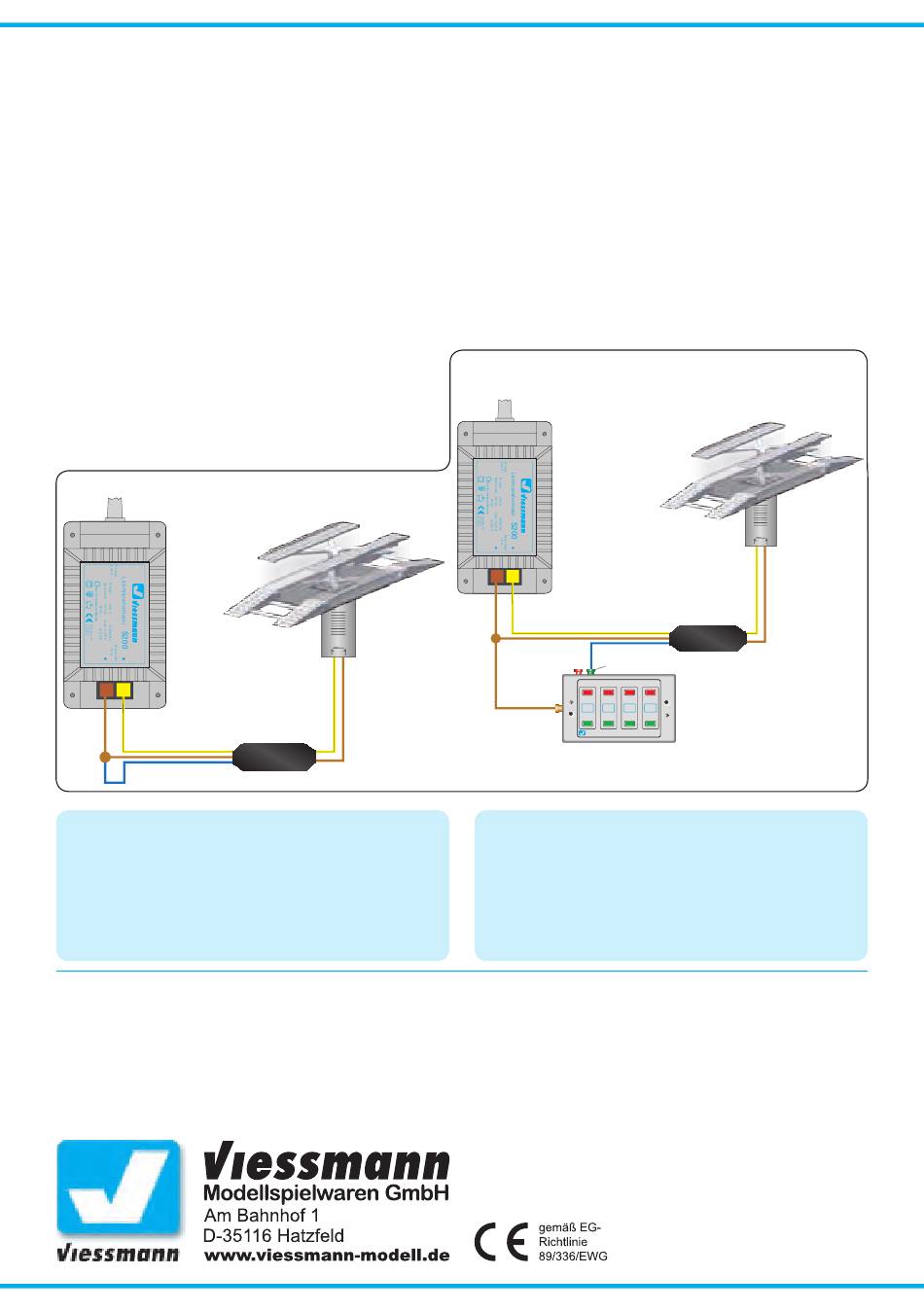

Abb. 3
Fig. 3
z. B. 5200
e. g. 5200
braun
brown
gelb
yellow
blau
/ blue
8. Technische Daten
Betriebsspannung:
Stromaufnahme:
Umgebungstemperatur (Betrieb):
Zulässige relative Luftfeuchtigkeit:
Hub der Hebebühne:
Länge des Antriebszylinders:
Dieses Produkt ist kein Spielzeug. Nicht geeignet für
Kinder unter 14 Jahren! Anleitung aufbewahren!
This product is not a toy. Not suitable for children
under 14 years! Keep these instructions!
Ce produit n'est pas un jouet. Ne convient pas aux
enfants de moins de 14 ans ! Conservez ce mode
d'emploi !
4
All manuals and user guides at all-guides.com
Antriebseinheit
drive unit
Elektronik
electronic unit
16 Volt =/~
ca. 30 mA
0 - +45 °C
max. 85 %
ca. 19 mm
ca. 50 mm
7. Troubleshooting
Every Viessmann-product is manufactured under high
quality standards and is tested before delivery. If there
is a fault nevertheless, you can do a first check. At first
check the power supply.
1. The hydraulic lift is connected to a power supply
but doesn't work:
Check if all connections are made as shown in fig. 3
or 4. The blue cable has to be connected to the brown
cable.
If the product is damaged, send it in the original pack-
age directly for repair to your local dealer or to the
Viessmann
company (see below for address).
Abb. 4
Fig. 4
z. B. 5200
e. g. 5200
gelb
yellow
braun
/ brown
blau
/ blue
grün
/ green
braun
brown
Universal Tasten - Stellpult
Viessmann
8. Technical Data
Operating voltage:
Current consumption:
Ambient temperature in use:
Comparative humidity allowed:
Lift (from bottom to top):
Length of drive unit:
Dit produkt is geen speelgoed. Niet geschikt voor kin-
deren onder 14 jaar! Gebruiksaanwijzing bewaren!
Questo prodotto non è un giocattolo. Non adatto a
bambini al di sotto dei 14 anni! Conservare instruzi-
oni per l'uso!
Esto no es un juguete. No recomendado para menores
de 14 años! Conserva las instrucciones de servicio!
Antriebseinheit
drive unit
Elektronik
electronic unit
z. B. 5547
e. g. 5547
5547
16 V AC / DC
approx. 30 mA
0 - +45 °C
max. 85 %
approx. 19 mm
approx. 50 mm
3/2010 Ko
Stand 01
Sach-Nr. 86142
Made in Europe
