Viessmann 5875 Bedienungsanleitung

4. Connection
Connect the LED model to the lighting power output of a model
train transformer (e. g. item 5200) or power supply as shown
in fig. 5.
DC voltage: Connect the diode (red part with black marker)
with the positive pole and the resistor with the negative pole of
the power supply.
AC voltage: Operation with AC voltage could cause some flick-
ering. We recommend to use the Viessmann power module, item
5215, which is sufficient for ca. 100 LED lamps or reflectors (fig.
5). Connect the cable with the diode to the brown output socket
and the cable with the resistor to the red output socket.
5. Technical data
Operating voltage:
(with and without item 5215, power module)
Operating current:
Abb. 1
Abb. 2
Fig. 2
Ø 2 mm
Abb. 4
Diode und Widerstand nicht abschneiden.
Never cut off diode and resistor.
Abb. 5
Widerstand
resistor
z. B. 5200
e. g. 5200
5200
Lichttransformator
Primär Sekundär
230 V~ 0-10-16 V~
Primär 230 V 50 - 60 Hz
Sekundär 52 VA max. 3,25 A
IP 40 ta 25°C
Nur für trockene Räume
Gefertigt nach
VDE 0570
EN 61558
TIPP: Powermodul, Art. 5215
- Verhindert Flackern bei Wechselstrom.
- Annähernd doppelte Helligkeit gegenüber reinem
Wechselstrombetrieb.
HINT: Power module, item 5215
- Offers flicker-free lighting when using AC power.
- Nearly double brightness is possible.
Subject to change without prior notice. No liability for mistakes and
printing errors.
You will find the latest version of the manual on the Viessmann website
using the item number.
Viessmann
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
info@viessmann-modell.com
+49 6452 9340-0
www.viessmann-modell.de
4
10 – 16 V AC ~
14 – 24 V DC =
13 – 24 V digital signal
ca. 10 mA
1 2
3
Abb. 3
Diode
schwarz
black
10 – 16 V AC ~
(mit und ohne Art. 5215, Powermodul)
(with and without item 5215, power module)
14 – 24 V DC =
13 – 24 V Digitalsignal
Widerstand
schwarz
black
resistor
Diode
rt
zu den Decodern
E
5215 viessmann
5215
Powermodul
Braune Massebuchsen
nicht koppeln !
ge max. 24 V~ bn
gelb
yellow
16 V
16 V~ 16 V~
10 V
0 V
braun /brown
Made in Europe
Modelltechnik GmbH

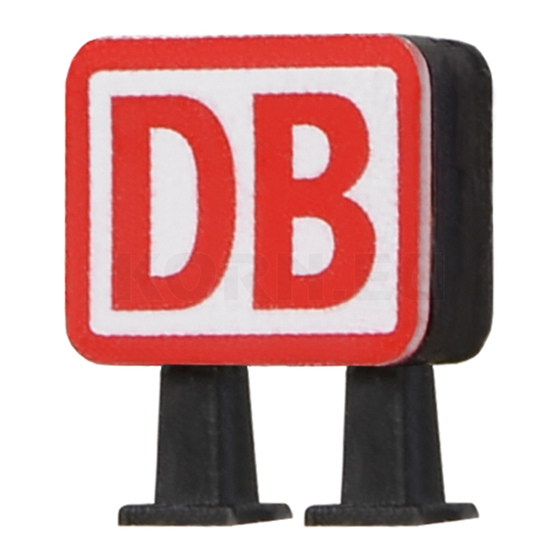

DB Keks mit LED Beleuchtung
DB Sign with LED lighting
DE
EN
FR
PT
NL
IT
Fig. 1
ES
Fig. 3
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch
Fig. 4
+
und bewahren Sie diese auf. Sie ist Teil des Produktes.
1.1 Sicherheitshinweise
digital signal Verletzungsgefahr!
–
Aufgrund der detaillierten Abbildung des Originals bzw. der
vorgesehenen Verwendung kann das Produkt Spitzen, Kan-
ten und abbruchgefährdete Teile aufweisen. Für die Montage
sind Werkzeuge nötig.
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose einführen!
Fig. 5
Verwendetes Versorgungsgerät (Transformator, Netzteil)
regelmäßig auf Schäden überprüfen. Bei Schäden am Ver-
sorgungsgerät dieses keinesfalls benutzen!
Alle Anschluss- und Montagearbeiten nur bei abgeschalteter
Betriebsspannung durchführen!
Ausschließlich nach VDE/EN gefertigte Modellbahntransfor-
matoren verwenden!
bn
Stromquellen unbedingt so absichern, dass es bei einem
Kurzschluss nicht zum Kabelbrand kommen kann.
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in Modelleisenbahnanlagen und Dioramen.
- Zum Anschluss an einen Modellbahntransformator (z. B. Art.
5200) bzw. an einer Modellbahnsteuerung mit zugelassener
Betriebsspannung.
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestim-
mungsgemäß. Für daraus resultierende Schäden haftet der
Hersteller nicht.
1.3 Packungsinhalt überprüfen
Kontrollieren Sie den Lieferumfang auf Vollständigkeit:
- Gehäuse mit LED
- 6 aufsteckbare Logoplatten mit 3 verschiedenen DB-Logos
- Aufsteckbare Logoplatte schwarz (ohne Logo)
- 2 Standfüße zum Ankleben
- Anleitung
87924
Stand 03/sw
03/2021
Ho/Kf
Modellbauartikel, kein Spielzeug! Nicht geeignet für
Kinder unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
under the age of 14 years! Keep these instructions!
Ce n'est pas un jouet! Ne convient pas aux enfants de
moins de 14 ans! Conservez cette notice d'instructions!
Não é um brinquedo! Não aconselhável para menores
de 14 anos! Conservar o manual de instruções!
Modelbouwartikel, geen speelgoed! Niet geschikt voor
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non adat-
to a bambini al di sotto dei 14 anni! Conservare istruzioni
per l'uso!
Artículo para modelismo ¡No es un juguete! No reco-
mendado para menores de 14 años! Conserva las inst-
rucciones de servicio!
Bedienungsanleitung
Operation Manual
DE
Vorsicht:
1
