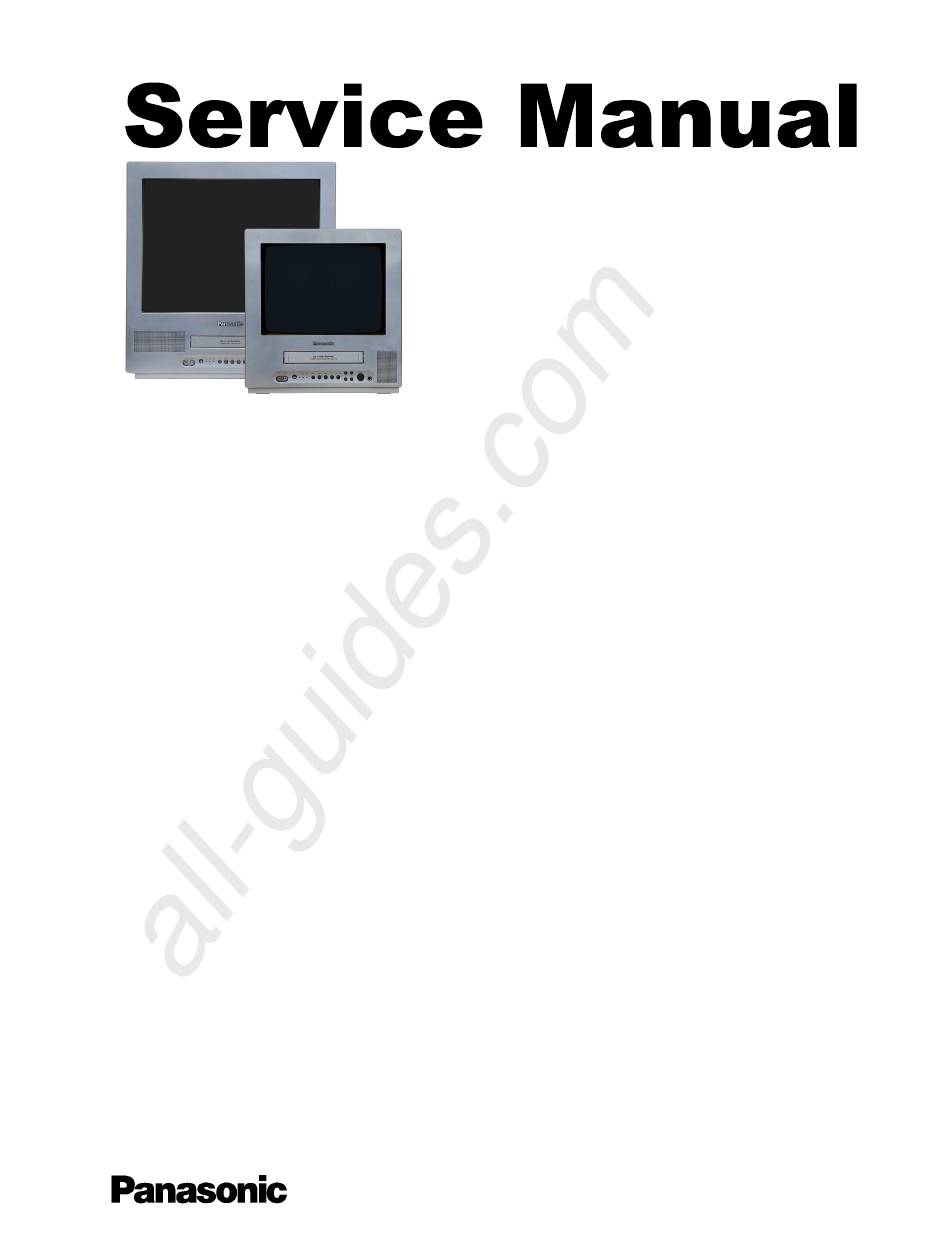

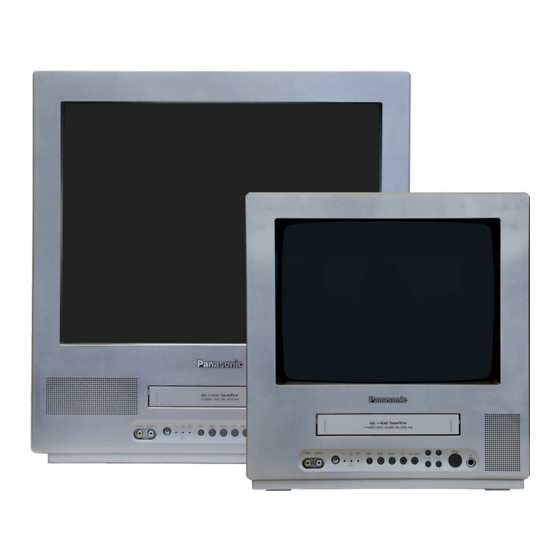

Panasonic TX-21GV1C Serviceanleitung
Vorschau ausblenden Andere Handbücher für TX-21GV1C:
Inhaltsverzeichnis

Werbung

SPECIFICATIONS FOR TV
(All figures in brackets { } refer to TX-14GV1C)
Power Source:
220-240V a.c., 50Hz
Power Consumption:
69W{54W}
Stand-by Power
Consumption:
3W
Aerial Impedance:
75Ω unbalanced, Coaxial Type
Receiving System:
PAL B/G, H, PAL-525/60
SECAM B/G
M.NTSC
NTSC (AV only)
Receiving Channels:
VHF E2-E12
VHF H1-H2 (ITALY)
VHF A-H (ITALY)
VHF R1-R2
VHF R3-R5
VHF R6-R12
UHF E21-E69
CATV (S01-S05)
CATV S1-S10 (M1-M10)
CATV S11-S20 (U1-U10)
CATV S21-S41 (HYPERBAND)
Intermediate Frequency:
Video
38,9MHz
Audio
33,4MHz
Colour
34,47MHz
Video/Audio Terminals:
AV IN (Rear)
Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 10kΩ
RGB (21 pin)
AV OUT (Rear)
Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 1kΩ
AV Front
Audio (RCAx1) 500mV rms 10kΩ
Video (RCAx1) 1V p-p 75Ω
28kV ± 1,5kV
High Voltage:
{25kV ± 1,5kV}
Picture Tube:
A51EAL155X17 (51cm)
{A34EAC01X (34cm)}
Audio Output Mono:
2 x 1,5W
(Music Power)
{2W
Headphones:
300Ω Impedance
3,5mm
Accessories
supplied :
Remote Control
2 x R6 (UM3) Batteries
Indoor Antenna {14" only}
Dimensions:
Height:
532mm {396,5mm}
Width:
514mm {386mm}
Depth:
485,2mm{367,5mm}
Net weight:
24kg
Specifications are subject to change without notice.
Weights and dimensions shown are approximate.
NOTE: This Service Manual should be used in conjunction with the
Z-421V Technical guide.
All manuals and user guides at all-guides.com
8Ω Impedance
16Ω Impedance}
{13kg}
Colour Television
Video Combination
Z-421V Chassis
TECHNISCHE DATEN
(Werte in klammern gelten { } nur fur TX-14GV1C)
Netzpannung:
220-240V a.c., 50Hz
Leistungsaufnahme:
69W{54W}
Leistungsaufnahme:
3W
Antennenimpedanz:
75Ω asymmetrisch, Koaxial-Typ
Standby
Empfangssystem:
PAL B/G, H, PAL-525/60
SECAM B/G
M.NTSC
NTSC (nur AV Eingang)
Empfangsbereiche:
VHF E2-E12
VHF H1-H2 (ITALY)
VHF A-H (ITALY)
VHF R1-R2
VHF R3-R5
VHF R6-R12
UHF E21-E69
CATV (S01-S05)
CATV S1-S10 (M1-M10) CATV S11-S20 (U1-U10)
CATV S21-S41 (HYPERBAND)
Zwischenfrequenz:
Video
38,9MHz
Sound
33,4MHz
Colour
34,47MHz
Video/Audio Anschlüsse:
AV EINGANG (hinten)
Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 10kΩ
RGB (21 pin)
AV AUSGANG (hinten) Video (21 pin) 1V p-p 75Ω
Audio (21 pin) 500mV rms 1kΩ
AV (vorne)
Audio (RCAx1) 500mV rms 10kΩ
Video (RCAx1) 1V p-p 75Ω
28kV ± 1,5kV
Hochspannung:
{25kV ± 1,5kV}
Bildrohre:
A51EAL155X17 (51cm)
{A34EAC01X (34cm)}
Ton Ausgangsleistung: 2 x 1,5W
Mono
{2W
Kopfhörer:
300Ω Impedanz
3,5mm
Mitgel. Zubehör:
Fernbedienung
2 x R6 (UM3) Batterien
Nur TX-14GV1C zimmerantenne
Abmessungen:
Höhe:
532mm
Breite:
514mm
Tiefe:
485,2mm
Gewicht:
24kg
Änderungen der Technisichen Daten vorbehalten.
Gewichte und Abmessungen sind Näherungsangaben.
Hinweis:
Bitte verwende Sie das Service Manual zusammen mit
dem Technical Guide
ORDER No. SM-99062
TX-21GV1C
TX-14GV1C
8Ω Impedance
16Ω Impedance}
{396,5mm}
{386mm}
{367,5mm}
{13kg}
