BEGA 24 838 Gebrauchsanweisung

29.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

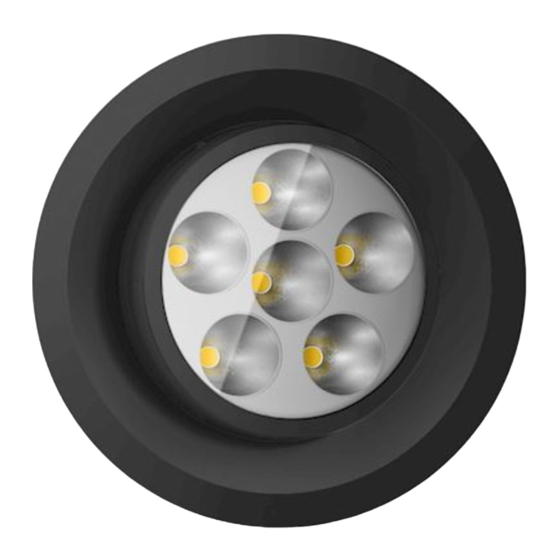

Deckeneinbau-Tiefstrahler
Recessed ceiling downlight
Plafonnier-spot à encastrer
Ø 265
Gebrauchsanweisung
Anwendung
Deckeneinbau-Tiefstrahler mit einstellbarer
Lichtstärkeverteilung für additive Farbmischung
RGB W.
Mit externem DALI steuerbaren Netzteil für den
Einbau in Betondecken oder Zwischendecken
im Innen- oder Außenbereich.
Die Leuchte für additive Farbmischung RGB W
kann über eine DALI-Farblichtsteuerung
(DT 8, RGBWAF, xy) gesteuert werden.
Dazu empfehlen wir den Einsatz von BEGA
DALI-Systemkomponenten.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Modul-Bezeichnung LED-0534/RGBW
Farbtemperatur der weißen LED
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Sicherheitsglas mit optischer Struktur
Silikondichtung
Leuchtengehäuse mit 3 Befestigungskrallen
und Führungsschrauben
Einbauöffnung ø 240 mm
Erforderliche Einbautiefe 160 mm
0,5 m Verbindungsleitung zwischen Leuchte
und Netzteil
2 Leitungsverschraubungen mit Zugentlastung
zur Durchverdrahtung der Netzanschlussleitung
von ø 5-10 mm, max. 5 × 1,5@
1 Leitungsverschraubung werkseitig mit
Blindstopfen verschlossen
LED-Netzteil im externen Gehäuse
220-240 V y 50-60 Hz
DALI steuerbar
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 3,9 kg
Ø 240
Instructions for use
Application
Recessed ceiling luminaire with adjustable light
distribution for additive colour mixing RGB W.
With external DALI controllable power supply
unit for installation into concrete ceilings or
suspended ceilings both indoors and out.
The luminaire for additive colour mixing RGB W
can be controlled by DALI colour light control
(DT 8, RGBWAF, xy).
We recommend the use of BEGA DALI system
components.
Lamp
24,5 W Module connected wattage
31 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 25 °C Ambient temperature
a max
Module designation
4000 K Colour temperature of the white LED
1427 lm Luminaire luminous flux
46 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Safety glass with optical structure
Silicone gasket
Luminaire housing with 3 fixing claws and
guide screws
Recessed opening ø 240 mm
Recessed depth required 160 mm
0.5 m connection cable between the luminaire
and the power supply unit
2 screw cable glands with strain relief
for through-wiring of the mains supply cable
from ø 5-10 mm, max. 5 × 1.5@
1 screw cable gland closed at the factory with
a dummy plug
LED power supply unit in external housing
220-240 V y 50-60 Hz
DALI controllable
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
r – Safety mark
c – Conformity mark
Weight: 3.9 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
260 × 135 260 × 135
Fiche d'utilisation
Utilisation
Plafonnier à encastrer à répartition lumineuse
réglable pour mixage de couleurs RGB W.
Avec boîtier d'alimentation externe pour
variation DALI pour encastrement dans des
plafonds en béton ou des faux plafonds en
intérieur ou en extérieur.
Le luminaire pour mixage de couleurs RGB W
peut être commandé via un système de
contrôle de couleurs DALI (DT 8, RGBWAF, xy).
A cette fin nous recommandons d'utiliser le
système composants BEGA DALI.
Lampe
24.5 W Puissance raccordée du module
31 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 25 °C Température d'ambiance
a max
LED-0534/RGBW Marquage des modules
4000 K Temp. de couleur de la LED blanche
1427 lm Flux lumineux du luminaire
46 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre de sécurité à structure optique
Joint silicone
Boîtier de montage avec 3 taquets et
vis de guidage
Réservation ø 240 mm
Profondeur d'encastrement
nécessaire 160 mm
Câble de raccordement 0,5 m entre le luminaire
et le boîtier d'alimentation
2 presse-étoupes avec collier anti-traction
en dérivation d'un câble de raccordement
de ø 5-10 mm, max. 5 × 1,5@
1 presse-étoupe fermée avec bouchon de
l'usine
Boîtier d'alimentation LED externe
220-240 V y 50-60 Hz
Pilotage DALI
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
r – Sigle de sécurité
c – Sigle de conformité
Poids: 3,9 kg
24 838
r
IP 65
24,5 W
31 W
t = 25 °C
a
t = 25 °C
a max
LED-0534/RGBW
4000 K
1427 lm
46 lm / W
®
1 / 3
