1.6.3
Vom Installateur mitzubringende Komponenten
Installateure sollten folgende Teile mitbringen:
1. Kabelkanal in geeigneter Größe oder Kabeleinführung (M32) für eingehende Stromleitungen zur
Gewährleistung der Wasserfestigkeit.
2. DIN-46228-4-Aderendhülse
Zur Installation mehrdrähtiger Leitungen Aderendhülsen anbringen.
Stromstärke
Stiftlänge
Drahtgröße
3. Vorgelagerter Trennschalter:
Zur Minderung der Brandgefahr nur an einen Stromkreis mit Trennschalter entsprechend IEC 60898-
1 anschließen.
Modell
EIAW-E7K
EIAW-E11K
EIAW-E22K
1.6.4

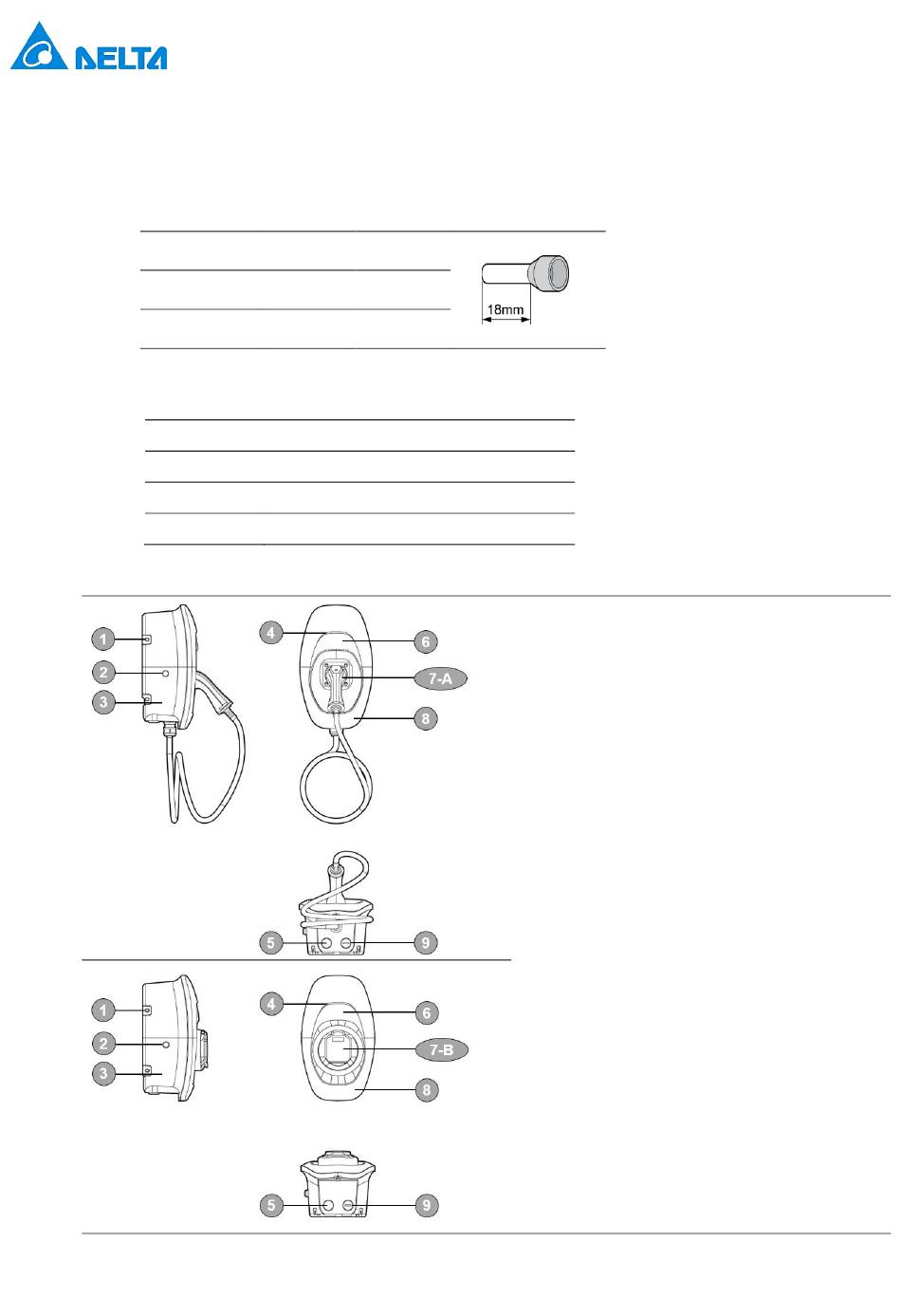

Übersicht über die Komponenten
16 A
32 A
18 mm
18 mm
2
4 mm
Technische Daten des Trennschalters
Min. 40 A, min. 230 V, 2-polig, Typ B
Min. 20A, min. 400 V, 4-polig, Typ B
Min. 40A, min. 400 V, 4-polig, Typ B
1.
Halterung
2.
Schlüsselschalter
3.
Gehäuse
4.
LED-Leiste
5.
Kabeleinführung
6.
Mittlere Abdeckung
7-A. Fahrzeugstecker
7-B. Steckdose/ Steckdose mit Einsteckschutz
8.
Vordere Abdeckung
9.
Schutzkappe
8
