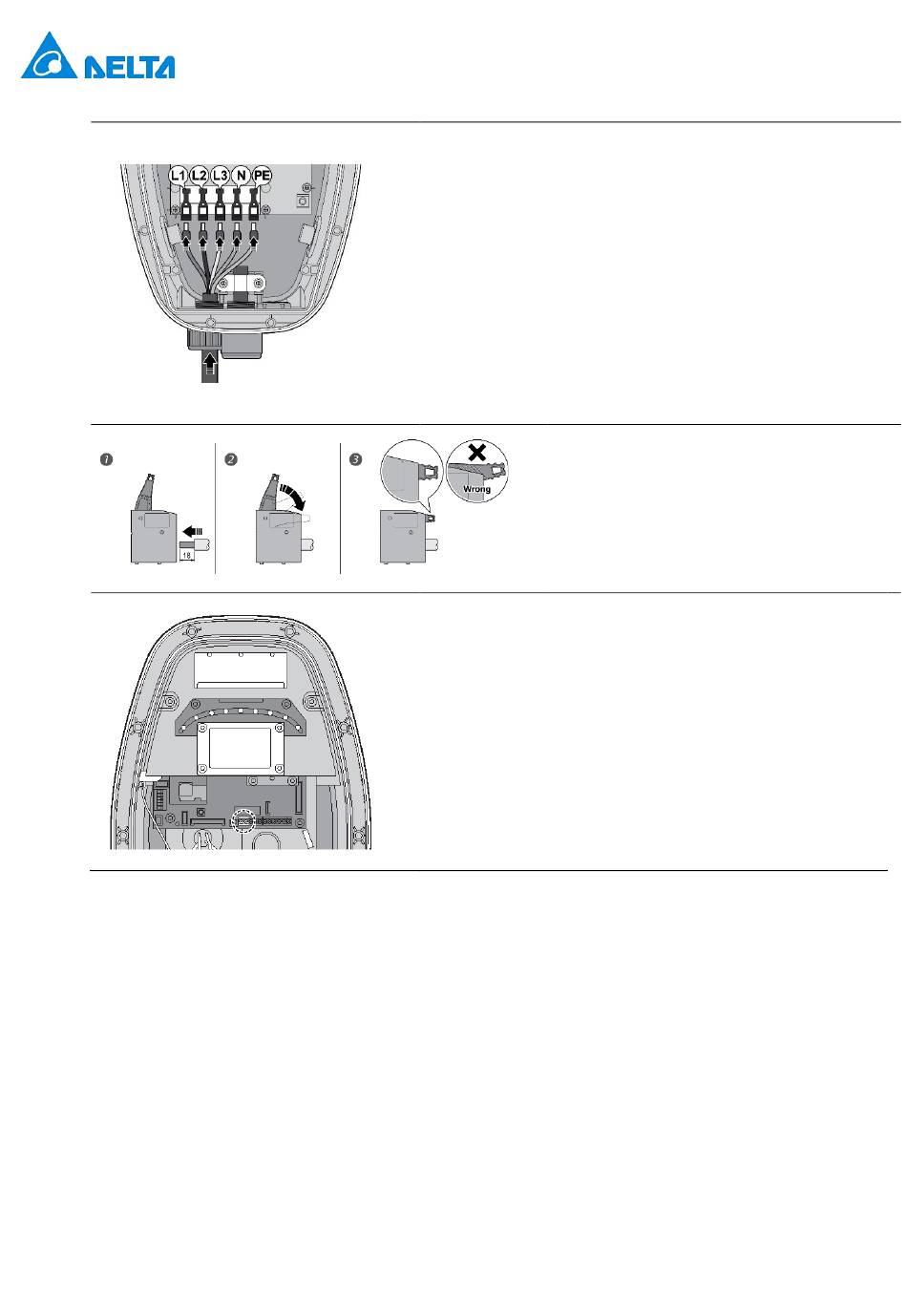

Anschluss des Eingangsdrahts
1. Installieren Sie den Kupferdraht gemäß der Beschreibung.
Der mit den Anschlussklemmen verbundene Kupferdraht
muss genügend Reserve aufweisen, dass ihn eine äußere
Krafteinwirkung nicht unter Zugspannung setzen bzw. ihn
nicht belasten kann.
Hinweis: Kupferdrahttyp: 10 mm
2. Verbinden
Sie
die
entsprechenden Anschlussklemmen. Die Leitungsenden
müssen gerade in die Anschlussklemmen hineingesteckt
werden.
Hinweis: Eine Kabeleinführung von unten oder hinten ist für
die
Installation
/Außenbereichen verfügbar.
3. Achten Sie darauf, dass die Klemmleiste
richtig verschlossen ist.
Potenzialfreier Kontakt
Für einen potenzialfreien Kontakt müssen Sie geeignete
2
Leitungen (0,75 mm
ihnen mit dem korrekten Anschlussteil verbinden, wie in den
Schaltplänen dargestellt ist (links 1: NO, links 2: COM).
Hinweis:
AC MAX erzeugt ein Signal, wenn sich der Ausgang nicht
einschalten lässt. Es gibt Trennschaltertypen, die bei Empfang
eines solchen Signals trennen. Dies ist eine obligatorische
Anforderung für die Niederlande und Italien.
14
2
, 70 ºC.
einzelnen
Leitungen
mit
Kabelverschraubung
) verwenden und jede einzelne von
V 1.0.0
mit
den
in
Innen-
