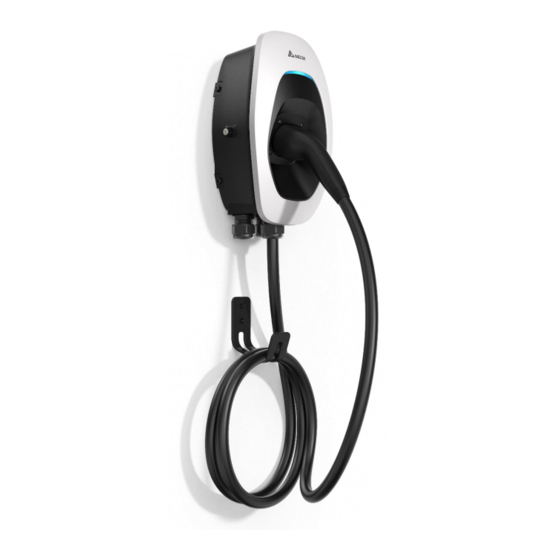

Inhaltszusammenfassung für Delta AC MAX Basic

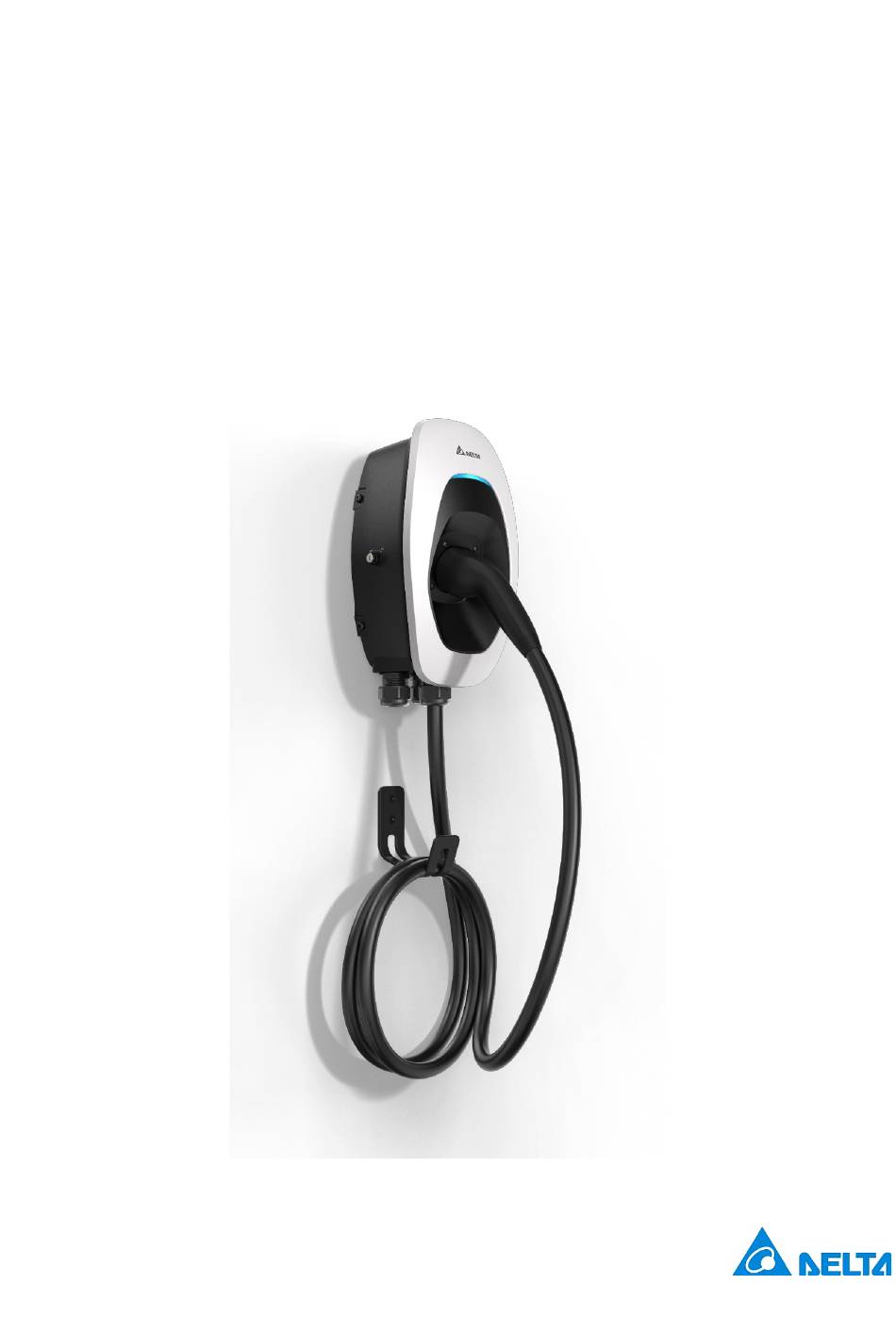

- Seite 1 Installations- und Bedienungsanleitung AC MAX Basic EU-Version Version: 1.0.0 Ausgabedatum: Sept. 2021...
-
Seite 2: Inhaltsverzeichnis
V 1.0.0 Inhalt Informationen ................................3 Urheberrecht ..............................3 Verwendungszweck ............................3 Sicherheitshinweise ............................3 Aufsichtspflicht des Betreibers......................... 4 Modelle ................................5 Produktübersicht .............................. 6 Installation ................................9 Vorbereitung vor dem Arbeitsbeginn ....................... 9 Installationsschritte ............................10 Inbetriebsetzung ..............................20 Ladevorgang starten ............................ -
Seite 3: Informationen
Nutzung des Geräts. Jegliche Übertragung, Erstellung von Kopien, Weitergabe, Vervielfältigung, Abänderung, Übersetzung, Erstellung von Auszügen oder anderweitige Nutzung des Benutzerhandbuchs ist ohne eine zuvor von DELTA erteilte schriftliche Erlaubnis verboten. Im Zuge der ständigen Weiterentwicklung und Verbesserung des Produkts wird DELTA das Benutzerhandbuch von Zeit zu Zeit ohne Ankündigung modifizieren oder aktualisieren. -
Seite 4: Aufsichtspflicht Des Betreibers
Anweisungen der Bereich oder der Nennwert des Anziehdrehmoments zu entnehmen, das auf die Klemmschrauben der Anschlüsse anzuwenden ist. Alle Reparaturen und Austauscharbeiten von Komponenten an der Ladestation dürfen nur von DELTA durchgeführt werden. Anderenfalls erlischt der Garantieanspruch. ... -
Seite 5: Modelle
V 1.0.0 Als Betreiber einer Ladestation für Elektrofahrzeuge sind Sie für die Sicherheit von besonders schutzbedürftigen Personen, insbesondere von Kindern, verantwortlich. Stellen Sie sicher, dass derartige Personen einen ausreichenden Abstand zur Ladestation und zum Ladekabel einhalten. Planen Sie Rettungswege an der Installationsstelle ein. ... -
Seite 6: Produktübersicht
V 1.0.0 Produktübersicht 1.6.1 Lieferumfang Teil Beschreibung Teil Beschreibung Ladestation* Halterung Torx-T30- Bohrschablone Montageschrauben Holzschrauben Nr. 8 1/4-Zoll-Dehnbolzen Montage-Kurzanleitung Sicherheitshinweise... -
Seite 7: Empfohlene Werkzeuge
V 1.0.0 Teil Beschreibung Teil Beschreibung Kabelverschraubung Holzschrauben Steuerplatine für Kabelhalter* Rundsteuerempfänger (Nur für Steckerversion) Schlüssel *Abhängig von Modellkonfiguration 1.6.2 Empfohlene Werkzeuge Folgende Werkzeuge werden für die Installation der Wallbox empfohlen: Teil Beschreibung Schlagbohrmaschine Für Mauerwände verwendet Stift Wasserwaage Crimpzange für Aderendhülsen Zum Crimpen von Eingangsdrähten Drehmomentschlüssel Drehmomentschraubendreher (kreuzschlitz) -
Seite 8: Übersicht Über Die Komponenten
V 1.0.0 1.6.3 Vom Installateur mitzubringende Komponenten Installateure sollten folgende Teile mitbringen: 1. Kabelkanal in geeigneter Größe oder Kabeleinführung (M32) für eingehende Stromleitungen zur Gewährleistung der Wasserfestigkeit. 2. DIN-46228-4-Aderendhülse Zur Installation mehrdrähtiger Leitungen Aderendhülsen anbringen. Stromstärke 16 A 32 A Stiftlänge 18 mm 18 mm... -
Seite 9: Installation
V 1.0.0 Installation Lesen Sie bitte die folgenden Hinweise, bevor Sie mit der Arbeit beginnen. Vorbereitung vor dem Arbeitsbeginn 2.1.1 Wahl des Montageorts AC MAX kann sowohl in Innen- als auch in Außenbereichen installiert werden. Es müssen die lokalen Installationsrichtlinien und Bedingungen berücksichtigt werden: Halten Sie sich an lokale elektrische Vorschriften und Installationsstandards. -
Seite 10: Installationsschritte
V 1.0.0 Installationsschritte 2.2.1 Abnahme der vorderen und mittleren Abdeckung 1. Entfernen Sie die Schraube an der Unterseite der vorderen Abdeckung mit einem Torx-T20-Schrauben-dreher. 2. Ziehen Sie die vordere Abdeckung nach oben, um sie von der Ladestation zu trennen. 3. Entfernen Sie die Schraube an der mittleren Abdeckung mit einem Torx-T20-Schraubendreher. -
Seite 11: Befestigung Der Halterung
V 1.0.0 2.2.3 Befestigung der Halterung 1. Der Kabelhalter ist eine optionales Zubehörteil und in der Abbildung für Demozwecke dargestellt. Es werden die folgenden Schraubentypen empfohlen: Mauerwände: 1/4-Zoll-Dehnbolzen. Drehmoment: 8,8 N·m (78 lb·in) Holzpfosten abgestützte Fertigwände: Holzschrauben Nr. 8 mit einer Schraubenlänge von 2 Zoll oder länger. -
Seite 12: Schutz Der Phasenungleichheit
V 1.0.0 2.2.4.1 Schutz der Phasenungleichheit Mit Schalter 1 aktivieren oder deaktivieren Sie die Sicherstellung der Phasen-Symmetrie. Bei aktivierter Funktion ist der Schutz auf eine Phasenungleichheit von 15 A begrenzt. Konfiguration Funktion Konfiguration Funktion Deaktiviert (Standard) Aktiviert 2.2.4.2 Freischaltungsmodus Mit Schatler 2 konfigurieren Sie den Freischaltungssmodus.. Sie können diese entweder auf Schlüsselschalter oder auf Bluetooth stellen. -
Seite 13: Maximale Stromeinstellung
V 1.0.0 2.2.4.4 Maximale Stromeinstellung Mit den Schaltern 4 bis 6 konfigurieren Sie den maximalen Ladestrom. Konfiguration Max. Nennstrom Konfiguration Max. Nennstrom 6 A (Standard) 16 A 20 A* 10 A 24 A* 12 A 32 A* *Abhängig von Modellkonfiguration... -
Seite 14: Anschluss Des Eingangsdrahts
V 1.0.0 2.2.5 Anschluss des Eingangsdrahts 1. Installieren Sie den Kupferdraht gemäß der Beschreibung. Der mit den Anschlussklemmen verbundene Kupferdraht muss genügend Reserve aufweisen, dass ihn eine äußere Krafteinwirkung nicht unter Zugspannung setzen bzw. ihn nicht belasten kann. Hinweis: Kupferdrahttyp: 10 mm , 70 ºC. -
Seite 15: Schaltplan
V 1.0.0 2.2.5.1 Schaltplan Einphasig Dreiphasig TN-C TN-C TN-S TN-S TN-C-S TN-C-S... - Seite 16 V 1.0.0 Einphasig Dreiphasig Hinweis: Zur Erfüllung der Anforderungen an elektrische Installationen in Großbritannien müssen folgende Maßnahmen beachtet werden. 1. Bei Installation in einem TN-System darf der Stromversorgungskreis keinen PEN-Leiter (kombinierter Schutz- und Neutralleiter) enthalten. 2. Ist die elektrische Stromversorgung ein TN-C-S-System, muss das Ladegerät getrennt geerdet werden (TT-System).
- Seite 17 V 1.0.0 2. Nehmen Sie die wasserfeste Schutzkappe ab und führen Signalkabel durch Kabeleinführung. Verwenden Sie eine passende Kabelverschraubung um die Dichtigkeit der Ladesäule sicherzustellen und ein Hineingreifen zu verhindern. 3. Verbinden Sie das Signalkabel gemäß der Pin-Definition aus Kapitel Error! Reference source not found.. Hinweis: Empfohlene Drahtgröße des Signalkabels: 1.5 mm 4.
- Seite 18 V 1.0.0 2.2.6.1 Pin-Definition Nutzer können die externe Steuerung anhand folgender Konfigurationen mit der Steuerplatine verbinden. Die Ausgangsleistung wird anhand der nachstehenden Pin-Definition geregelt, sobald der Ladestrom von der Steuerung eingeschränkt wird. Die Strombegrenzung basiert auf der Ausgangsnennleistung, die mittels DIP- Schaltern konfiguriert wurde (2.2.4.4).
-
Seite 19: Befestigen Der Mittleren Und Vorderen Abdeckung
V 1.0.0 Stift 2 Stift 3 Stift 4 Stift 5 Strombegrenzung offen offen offen offen 100 % Ausgangsleistung geschlossen offen offen offen 87,5% Ausgangsleistung offen geschlossen offen offen 75% Ausgangsleistung geschlossen geschlossen offen offen 62,5% Ausgangsleistung offen offen geschlossen offen 50% Ausgangsleistung geschlossen offen... -
Seite 20: Aktivieren Der Ladefunktion
V 1.0.0 2. Bringen Sie die vordere Abdeckung an der Ladestation an. 3. Ziehen Sie die Schraube an der Unterseite der vorderen Abdeckung mit einem Torx-T20-Schraubendreher fest. Drehmoment: 0,5 N·m (4,4 lb·in) 2.2.8 Aktivieren der Ladefunktion Der Schlüsselschalter befindet sich an der Seite des Produkts. Die Ladestation für Elektrofahrzeuge ist autorisiert, einen Ladevorgang durchzuführen, wenn der Schlüsselschalter auf „On“... -
Seite 21: Led-Anzeige
V 1.0.0 LED-Anzeige Status Beschreibung Schwarz Ausgeschaltet. Initialisierung der Konfiguration und Selbsttest oder Gelb, blinkt schnell Firmwareaktualisierung. Blau Bereitschaftsmodus (nicht mit einem Elektrofahrzeug verbunden). Gelb Bereit zum Laden (mit einem Elektrofahrzeug verbunden). Blau, blinkt langsam Ladevorgang läuft. Grün Ladevorgang ist abgeschlossen. Gelb, blinkt langsam Begrenzte Ausgangsleistung aufgrund aktiver Leistungssteuerung. -
Seite 22: Blinkmuster
V 1.0.0 Blinkmuster Status Beschreibung Blinkt langsam Blinkt langsam (Dauer = 2 s, Einschaltdauer = 50 %) Blinkt schnell Blinkt schnell (Dauer = 0,8 s, Einschaltdauer = 50 %) Blinkt 1-mal Blinkt 2-mal Bei 3- oder mehrmaligem Blinken berechnen Sie die Dauer bitte anhand der vorherigen Zahlenwerte. Fehlerbehebung Kontaktieren Sie den Kundendienst, sollte die Ladestation für Elektrofahrzeuge jemals Betriebsstörungen aufweisen oder die LED-Anzeigen auf einen Fehler hinweisen. -
Seite 23: Technische Daten
V 1.0.0 Technische Daten Version Smart Lademodus Mode 3 IEC 62196-2: Typ 2 Stecker, Typ 2 Dose oder Typ 2 Dose mit Ladeschnittstelle Shutter 220 bis 240 V Wechselspannung, einphasig, 16 A oder max. 32 A, 50 bis 60 Hz Eingangs-/Ausgangsleistung 380 bis 415 V Wechselspannung, dreiphasig, 16 A oder max. -
Seite 24: Reinigung
Fehler oder Beschädigungen, die aufgrund einer Verwendungsweise des Produkts entstehen, die nicht in der Installations- und Bedienungsanleitung beschrieben ist. Kosten und Beschädigungen aufgrund von Reparaturarbeiten, die nicht von einem von DELTA genehmigten zugelassenen Fachmann oder Elektriker durchgeführt wurden. Entsorgung Die Ladestation ist ein elektronisches Gerät und muss getrennt vom normalen...
