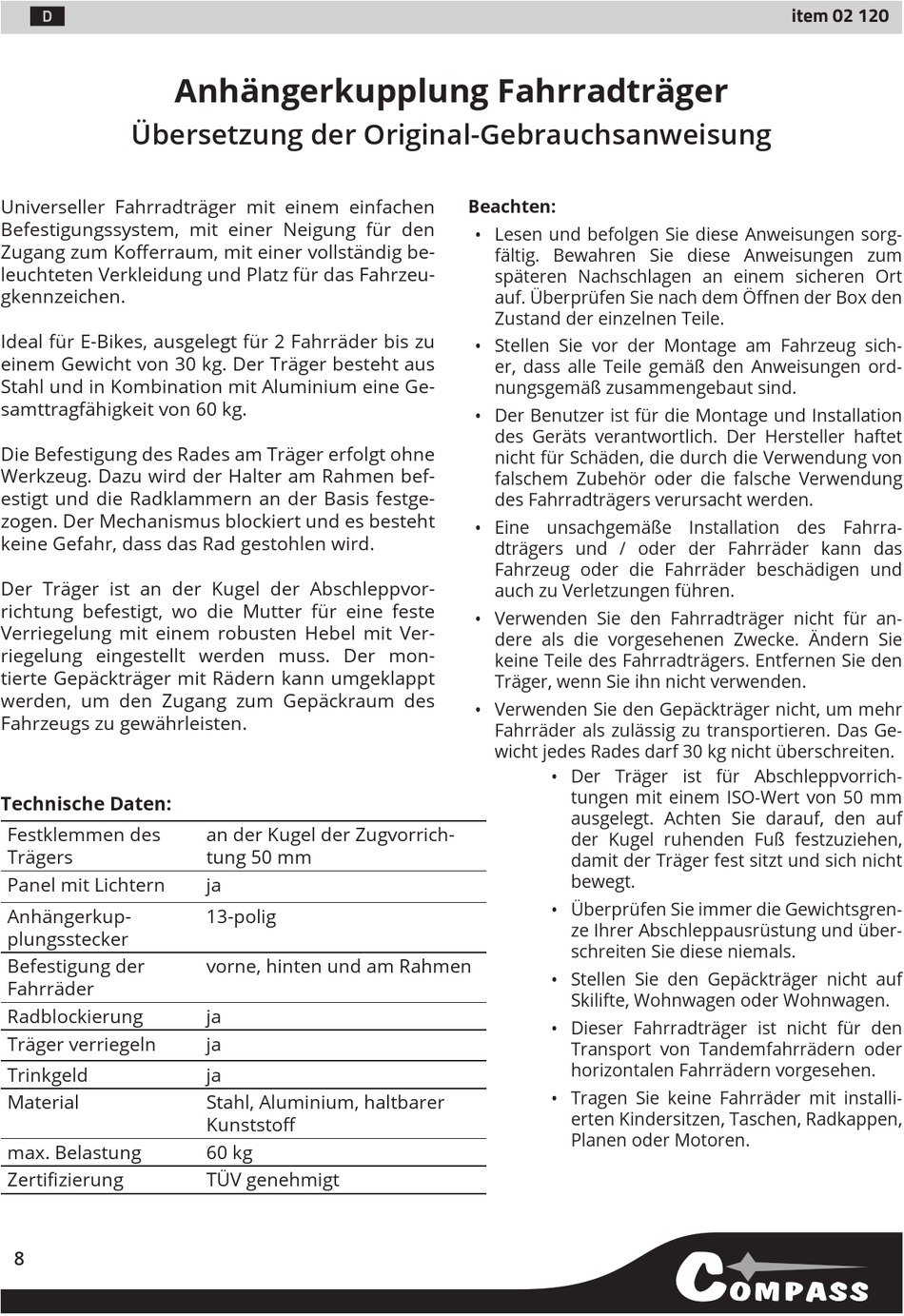

Compass E-BIKE Original-Gebrauchsanweisung Seite 8

d
Übersetzung der Original-Gebrauchsanweisung
Universeller Fahrradträger mit einem einfachen
Befestigungssystem, mit einer Neigung für den
Zugang zum Kofferraum, mit einer vollständig be-
leuchteten Verkleidung und Platz für das Fahrzeu-
gkennzeichen.
Ideal für E-Bikes, ausgelegt für 2 Fahrräder bis zu
einem Gewicht von 30 kg. Der Träger besteht aus
Stahl und in Kombination mit Aluminium eine Ge-
samttragfähigkeit von 60 kg.
Die Befestigung des Rades am Träger erfolgt ohne
Werkzeug. Dazu wird der Halter am Rahmen bef-
estigt und die Radklammern an der Basis festge-
zogen. Der Mechanismus blockiert und es besteht
keine Gefahr, dass das Rad gestohlen wird.
Der Träger ist an der Kugel der Abschleppvor-
richtung befestigt, wo die Mutter für eine feste
Verriegelung mit einem robusten Hebel mit Ver-
riegelung eingestellt werden muss. Der mon-
tierte Gepäckträger mit Rädern kann umgeklappt
werden, um den Zugang zum Gepäckraum des
Fahrzeugs zu gewährleisten.
Technische Daten:
Festklemmen des
Trägers
Panel mit Lichtern
Anhängerkup-
plungsstecker
Befestigung der
Fahrräder
Radblockierung
Träger verriegeln
Trinkgeld
Material
max. Belastung
Zertifizierung
8
Anhängerkupplung Fahrradträger
an der Kugel der Zugvorrich-
tung 50 mm
ja
13-polig
vorne, hinten und am Rahmen
ja
ja
ja
Stahl, Aluminium, haltbarer
Kunststoff
60 kg
TÜV genehmigt
Beachten:
• Lesen und befolgen Sie diese Anweisungen sorg-
fältig. Bewahren Sie diese Anweisungen zum
späteren Nachschlagen an einem sicheren Ort
auf. Überprüfen Sie nach dem Öffnen der Box den
Zustand der einzelnen Teile.
• Stellen Sie vor der Montage am Fahrzeug sich-
er, dass alle Teile gemäß den Anweisungen ord-
nungsgemäß zusammengebaut sind.
• Der Benutzer ist für die Montage und Installation
des Geräts verantwortlich. Der Hersteller haftet
nicht für Schäden, die durch die Verwendung von
falschem Zubehör oder die falsche Verwendung
des Fahrradträgers verursacht werden.
• Eine unsachgemäße Installation des Fahrra-
dträgers und / oder der Fahrräder kann das
Fahrzeug oder die Fahrräder beschädigen und
auch zu Verletzungen führen.
• Verwenden Sie den Fahrradträger nicht für an-
dere als die vorgesehenen Zwecke. Ändern Sie
keine Teile des Fahrradträgers. Entfernen Sie den
Träger, wenn Sie ihn nicht verwenden.
• Verwenden Sie den Gepäckträger nicht, um mehr
Fahrräder als zulässig zu transportieren. Das Ge-
wicht jedes Rades darf 30 kg nicht überschreiten.
• Der Träger ist für Abschleppvorrich-
tungen mit einem ISO-Wert von 50 mm
ausgelegt. Achten Sie darauf, den auf
der Kugel ruhenden Fuß festzuziehen,
damit der Träger fest sitzt und sich nicht
bewegt.
• Überprüfen Sie immer die Gewichtsgren-
ze Ihrer Abschleppausrüstung und über-
schreiten Sie diese niemals.
• Stellen Sie den Gepäckträger nicht auf
Skilifte, Wohnwagen oder Wohnwagen.
• Dieser Fahrradträger ist nicht für den
Transport von Tandemfahrrädern oder
horizontalen Fahrrädern vorgesehen.
• Tragen Sie keine Fahrräder mit installi-
erten Kindersitzen, Taschen, Radkappen,
Planen oder Motoren.
item 02 120
