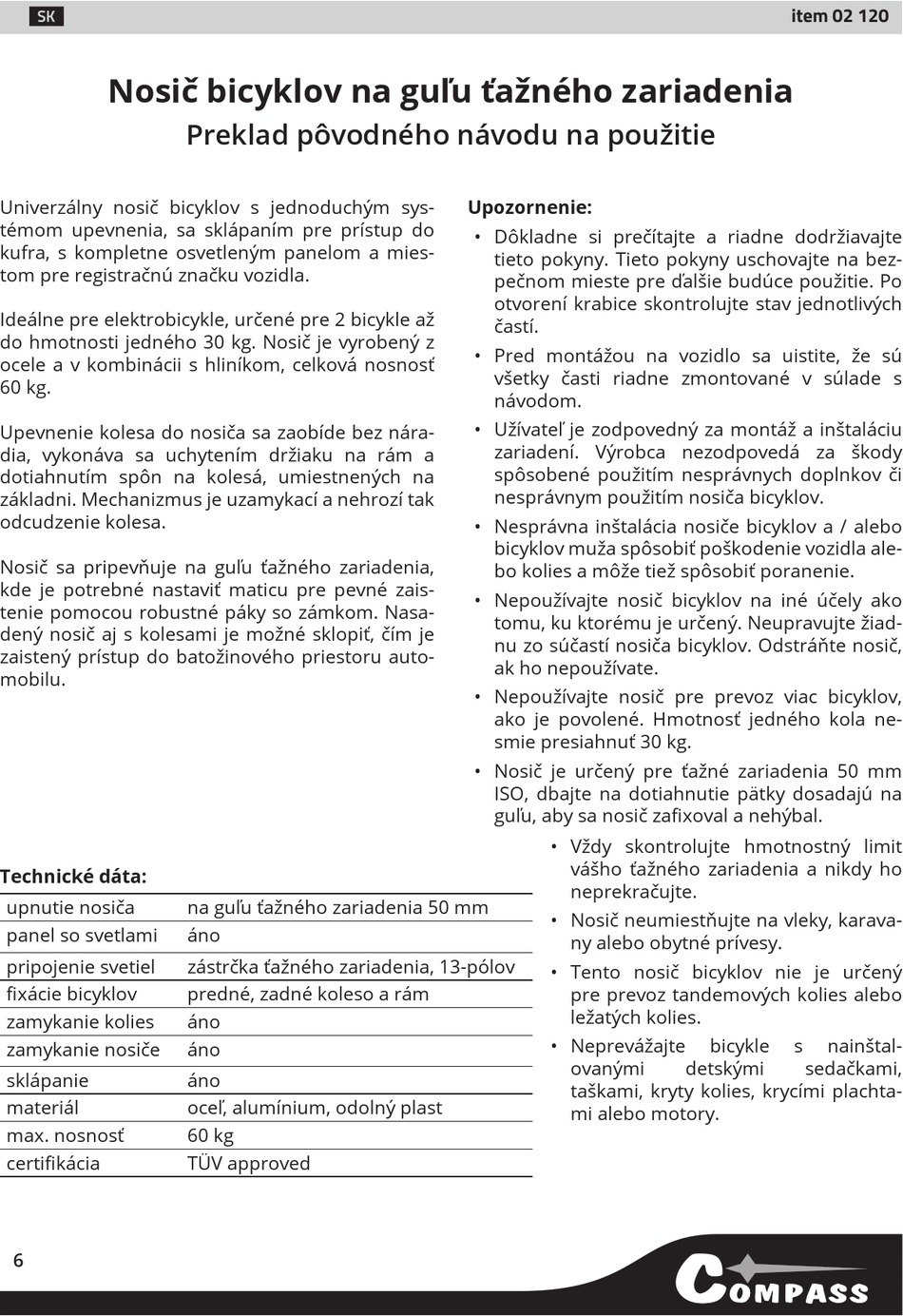

Nosič bicyklov na guľu ťažného zariadenia
Univerzálny nosič bicyklov s jednoduchým sys-
témom upevnenia, sa sklápaním pre prístup do
kufra, s kompletne osvetleným panelom a mies-
tom pre registračnú značku vozidla.
Ideálne pre elektrobicykle, určené pre 2 bicykle až
do hmotnosti jedného 30 kg. Nosič je vyrobený z
ocele a v kombinácii s hliníkom, celková nosnosť
60 kg.
Upevnenie kolesa do nosiča sa zaobíde bez nára-
dia, vykonáva sa uchytením držiaku na rám a
dotiahnutím spôn na kolesá, umiestnených na
základni. Mechanizmus je uzamykací a nehrozí tak
odcudzenie kolesa.
Nosič sa pripevňuje na guľu ťažného zariadenia,
kde je potrebné nastaviť maticu pre pevné zais-
tenie pomocou robustné páky so zámkom. Nasa-
dený nosič aj s kolesami je možné sklopiť, čím je
zaistený prístup do batožinového priestoru auto-
mobilu.
Technické dáta:
upnutie nosiča
panel so svetlami
pripojenie svetiel
fixácie bicyklov
zamykanie kolies
zamykanie nosiče
sklápanie
materiál
max. nosnosť
certifikácia
6
Preklad pôvodného návodu na použitie
na guľu ťažného zariadenia 50 mm
áno
zástrčka ťažného zariadenia, 13-pólov
predné, zadné koleso a rám
áno
áno
áno
oceľ, alumínium, odolný plast
60 kg
TÜV approved
Upozornenie:
• Dôkladne si prečítajte a riadne dodržiavajte
tieto pokyny. Tieto pokyny uschovajte na bez-
pečnom mieste pre ďalšie budúce použitie. Po
otvorení krabice skontrolujte stav jednotlivých
častí.
• Pred montážou na vozidlo sa uistite, že sú
všetky časti riadne zmontované v súlade s
návodom.
• Užívateľ je zodpovedný za montáž a inštaláciu
zariadení. Výrobca nezodpovedá za škody
spôsobené použitím nesprávnych doplnkov či
nesprávnym použitím nosiča bicyklov.
• Nesprávna inštalácia nosiče bicyklov a / alebo
bicyklov muža spôsobiť poškodenie vozidla ale-
bo kolies a môže tiež spôsobiť poranenie.
• Nepoužívajte nosič bicyklov na iné účely ako
tomu, ku ktorému je určený. Neupravujte žiad-
nu zo súčastí nosiča bicyklov. Odstráňte nosič,
ak ho nepoužívate.
• Nepoužívajte nosič pre prevoz viac bicyklov,
ako je povolené. Hmotnosť jedného kola ne-
smie presiahnuť 30 kg.
• Nosič je určený pre ťažné zariadenia 50 mm
ISO, dbajte na dotiahnutie pätky dosadajú na
guľu, aby sa nosič zafixoval a nehýbal.
• Vždy skontrolujte hmotnostný limit
vášho ťažného zariadenia a nikdy ho
neprekračujte.
• Nosič neumiestňujte na vleky, karava-
ny alebo obytné prívesy.
• Tento nosič bicyklov nie je určený
pre prevoz tandemových kolies alebo
ležatých kolies.
• Neprevážajte
ovanými
taškami, kryty kolies, krycími plachta-
mi alebo motory.
item 02 120
bicykle s nainštal-
detskými sedačkami,
