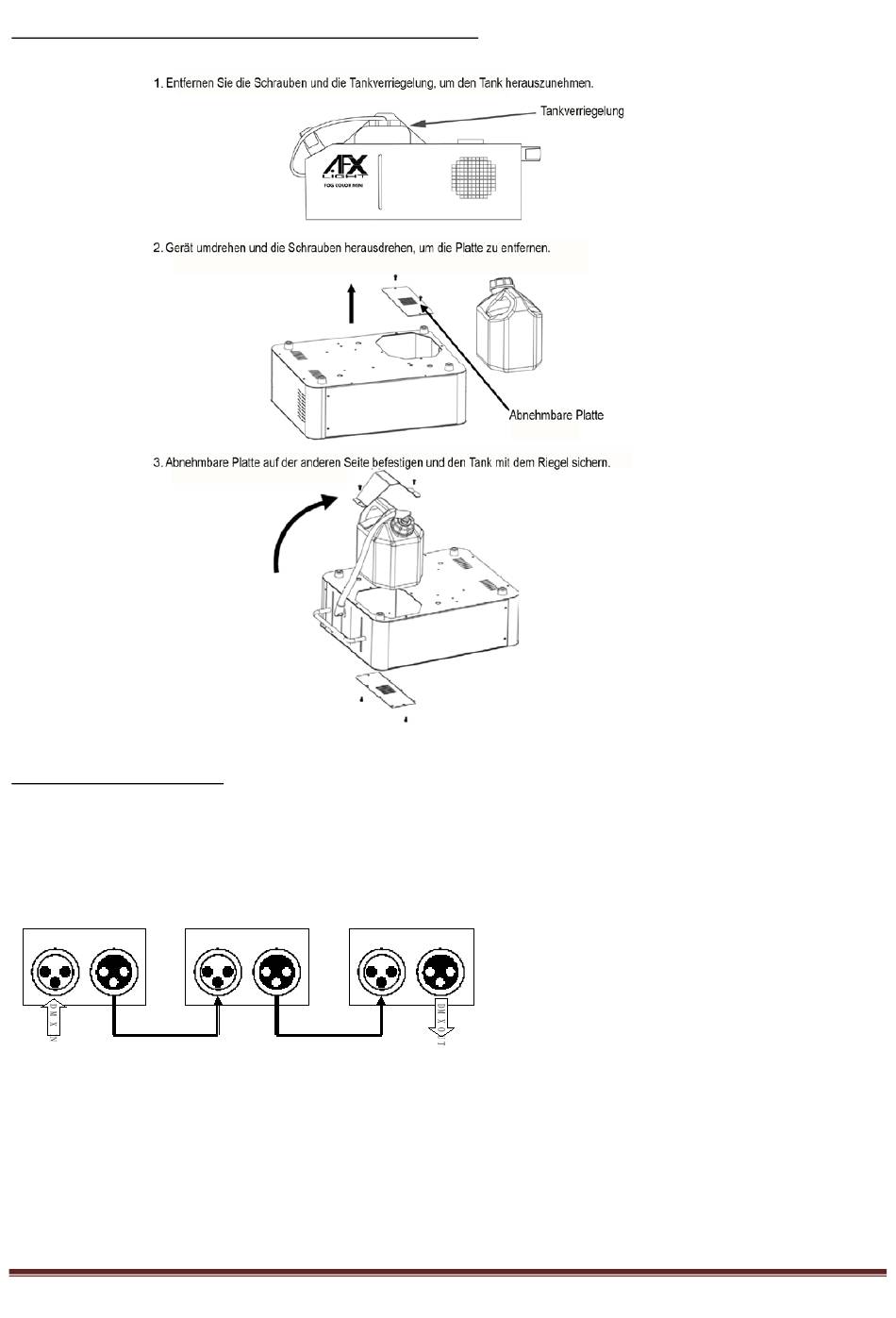

Stellung des Tanks bei umgekehrter Installation des Geräts :
Anschluss des Signalkabels
Der Anschluss zwischen dem Master-Ausgang und dem Slave-Eingang erfolgt über ein 3-pol. XLR Kabel. Der
DIGITAL OUT Ausgang des Master-Geräts wird an den Eingang des ersten Slave-Geräts angeschlossen usw. An
den Ausgang des letzten Slave-Geräts muss ein Endwiderstand angeschlossen werden, um Störungen zu
verhindern. Dieser Endwiderstand besteht aus einem XLR Stecker, der einen 120Ω Widerstand zwischen Pin 2 und
3 besitzt. S. Abb. unten.
1 2 3
I N I N I N
O U T O U T O U T
Hinweis: Der Durchmesser der Leiter jedes Kabels muss mindestens 0,5mm betragen. Benutzen Sie ein Kabel mit
einzeln abgeschirmten Adern.
