Bauanleitung 102.713
Helikopter
1
1a

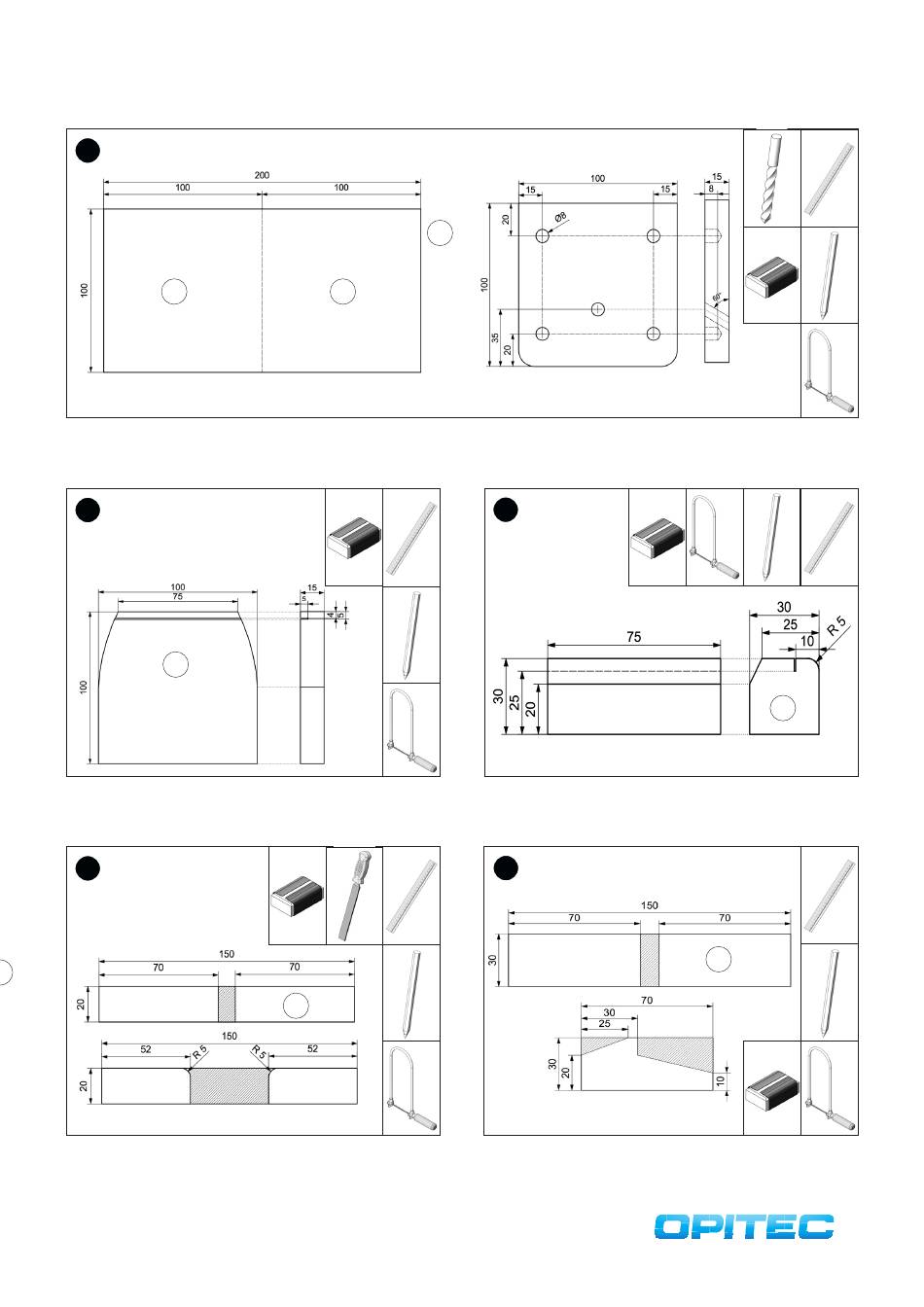

Die Grundplatte (1) wie abgebildet nach Bemaßung in zwei Teile (1a,1b) teilen. Die beiden Ecken der Vorderkante von Teil (1a) wie abgebildet abrunden.
Die Mittelbohrung (ø8 mm) im 60°-Winkel durchbohren. Die 4 Sacklochborhungen ø8 mm nach Bemaßung ca. 8mm tief bohren.
2
1b
Teil (1b) wie abgebildet nach Bemaßung anschrägen und an der Ober-
kante ca. 5mm tief einsägen.
4
3
Die Holzleiste (3) nach Bemaßung ablängen und beide Teile an einer
Ecke verrunden.
2
1
1b
3
3
Die Holzleiste (2) nach Bemaßung anschrägen. Anschließend an der
Oberkante ca. 5mm tief einsägen. Sägeschnitte säubern.
5
Die Holzleiste (4) nach Bemaßung ablängen und beide Teile wie abge-
bildet zusägen. Sägeschnitte säubern.
2
4
