Sera airPUMP AP10 Betriebsanleitung

Sera airPUMP AP10 Betriebsanleitung

Druckluftbetriebene membranpumpe
Vorschau ausblenden Andere Handbücher für airPUMP AP10:
BETRIEBSANLEITUNG

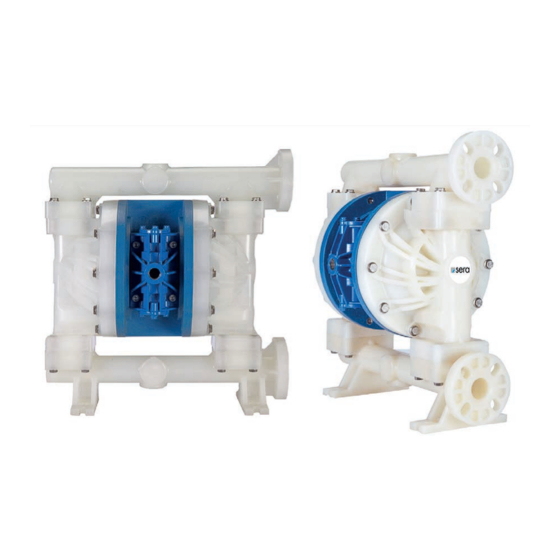

DRUCKLUFTBETRIEBENE MEMBRANPUMPE AP10
(Kunststoffausführung)
DE
ORIGINALBETRIEBSANLEITUNG
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sera airPUMP AP10

  • Seite 1 BETRIEBSANLEITUNG DRUCKLUFTBETRIEBENE MEMBRANPUMPE AP10 (Kunststoffausführung) ORIGINALBETRIEBSANLEITUNG...
  • Seite 2 AP10 (Kunststoff) www.sera-web.com...
  • Seite 3: Inhaltsverzeichnis

    Montage ........................14 Wartung Luftseite ........................ 16 Austausch von Welle, Buchse und O-Ringen ..............17 Austausch des/der Lufsteuerventil O-Ring(e) ..............18 Austausch von Steuerventil- und Schalldämpferdichtung ............19 Austausch des kompletten Luftsteuerventils ................. 20 Explosionsdarstellung und Ersatzteillisten ................20 UNBEDENKLICHKEITSBESCHEINIGUNG ����������������������������������������������������������������������������������������������24 www.sera-web.com...
  • Seite 4: Wichtige Informationen

    Zur Installation der Pumpe folgen Sie der beiliegenden Montageanleitung. SICHERHEITSHINWEISE EXPLOSIONSGEFAHR sera airPUMP Produkte aus Standard Werkstoffen dürfen nicht mit halogenisierten Kohlenwasserstoffen verwendet werden. Lösemittel auf HKW Basis können Explosionen verursachen wenn sie unter Druck und in geschlossenen Systemen mit Alu- minium Komponenten in Verbindung kommen.
  • Seite 5 AP10 (Kunststoff) WARNUNG Verbrennungsgefahr. sera airPUMPs fördern Flüssigkeiten mit Temperaturen bis zu 104°C. Die Oberflächen der Pumpe können sich dadurch erhitzen und Verbrennungen verursachen. WARNUNG Bei Rissen oder defekten der Membrane kann das geförderte Medium durch den Luftaustritt entweichen.
  • Seite 6 Beim Betrieb mit Medien die sich absetzen oder festigen könnten, sollte die Pumpe nach jeder Benutzung durchgespült werden um Schäden zu vermeiden. ACHTUNG Verwenden Sie nur Original sera Ersatzteile. ACHTUNG Beachten Sie bei der Pumpenauswahl unbedingt die Temperaturgrenzen gemäß nachfolgender Tabelle:...
  • Seite 7: Pumpen Spezifikationen

    -29°C 104°C Hytrel Elastomer stoffen. Beständig gegen Säuren, Basen, (-20°F) (220°F) Amine und Glykole. Thermoplast mit ausgezeichneter Abriebfe- 0°C 66°C Polyesterurethane stigkeit. (32°F) (150°F) Chemisch inert. Beständig gegen eine Viel- 4°C 107°C PTFE Polytetrafluoroethylene zahl von Chemikalien. (40°F) (225°F) www.sera-web.com...
  • Seite 8: Abmessungen

    AP10 (Kunststoff) ABMESSUNGEN KENNLINIEN www.sera-web.com...
  • Seite 9: Leistungsdaten

    8,5 mWS (28 ft.) PVDF: 15,5 kg (34.1 lbs) INSTALLATION/BETRIEB INSTALLATIONSEMPFEHLUNG Druckregler für Pulsationsdämpfer Steuerluft Luftfilter Absperrventil Druckmanometer EINGANG flexible Verbindung Luftver- sorgung Medium AUSGANG Absperrventil sera airPump Unterdruckmanometer Medium EINGANG Absperrventil flexible Verbindung Ablassventil flexible Verbindung am Eingang des Luftsteuerventils www.sera-web.com...
  • Seite 10: Inbetriebnahme

    Die Pumpe arbeitet, sobald das Absperrventil geöffnet wird. Es empfiehlt sich, das Absperrventil zunächst langsam zu öffnen. Sobald die Pumpe in Betrieb ist kann die Fördermenge über das Absperrventil geregelt werden. Zubehör Pulsationsdämpfer und Wartungseinheiten sind verfügbar und für den Betrieb der sera airPUMP Serie empfohlen. www.sera-web.com...
  • Seite 11: Fehlersuche Und Lösungsvorschläge

    Kugelventil schließt nicht, verschlissen oder beschädigt - überprüfen, Feststoffe entfernen oder ersetzen ■ Verstopfte Saugleitung - überprüfen und reinigen ■ Membranbruch - Membran ersetzen ■ Fördermedium entweicht durch den Schalldämpfer: Membrane gerissen - Membrane austauschen ■ Membranteller lose - mit dem entsprechenden Drehmoment anziehen ■ www.sera-web.com...
  • Seite 12: Wartung

    Die Drehmomente auf Seite 23 sind zu beachten. DEMONTAGE Entfernen Sie die vier Schrauben (11) Jetzt können die Ventilsitz-O-Ringe (13 und 14), die Ven- vom Druckstutzen (32) mit einem 13mm Ringschlüssel. tilsitze (15) und die Ventilkugeln (16) entfernt werden. www.sera-web.com...
  • Seite 13 Schonbacken(!). Achten sie darauf die Welle nicht zu beschädigen, da dies zu einem schnellen Verschleiß der O-Ringe führen kann. Nach durchgeführter Wartung kann die Pumpe wieder montiert werden. Gehen Sie dazu in umgekehrter Reihgenfolge vor. Detaillierte Montagehinweise finden Sie auch im Abschnitt „Montage“ auf den nächsten Seiten. www.sera-web.com...
  • Seite 14: Montage

    Dies kann etwas schwerer gehen, vor allem dies nicht der Fall, so sind diese Teile mit einem Fett auf wenn die Kolbenstange und die O-Ringe (26) in neuwer- Lithium-Basis nachzuschmieren. Achtung: Eine zu starke tigem Zustand sind. Schmierung kann zu Leistungsverlust führen. www.sera-web.com...
  • Seite 15 (16) in die Kugelkäfige der Flüssigkeitskammern (18) dann über Kreuz mit dem entsprechenden Drehmoment einlegen. (Tabelle auf Seite 23) anziehen. Nun die zweite Seite montieren. Sicherstellen, dass beide Kammern gleich ausgerichtet sind und dass die Ein- und Auslassöff- nungen parallel sind. www.sera-web.com...
  • Seite 16: Wartung Luftseite

    Schrauben (11) einschrauben und über Kreuz mit dem entsprechenden Drehmoment (Tabelle auf Seite 23) anziehen. WARTUNG LUFTSEITE Führen sie die Schritte 1 – 6 im Abschnitt Demontage aus, um Zugang zu der Führungsbuchse (24) und den O-Ringen (23 ■ und 26) zu erhalten. Dann folgen Sie den nachfolgenden Anweisungen. www.sera-web.com...
  • Seite 17: Austausch Von Welle, Buchse Und O-Ringen

    Achten sie darauf die Welle nicht zu beschädigen, da dies zu einem schnellen Verschleiß der O-Ringe führen kann. Sollte die Welle in einem guten Zustand sein, die Pumpe gemäß den Schritten 5 – 12 im Abschnitt ■ „Montage“ wieder montieren. www.sera-web.com...
  • Seite 18: Austausch Des/Der Lufsteuerventil O-Ring(E)

    O-Ring (5) entfernen und ersetzen. Ventildeckel (6) ein- O-Ring (5) entfernen und ersetzen. Ventildeckel (6) bauen und festziehen, bis die Nut für den Sicherungs- einbauen und die Ventildeckelschrauben (7) mit dem ring sichtbar ist. entsprechenden Drehmoment festziehen. Wiederholen Sie die Schritte für den zweiten Ventildeckel. www.sera-web.com...
  • Seite 19: Austausch Von Steuerventil- Und Schalldämpferdichtung

    Rückseite des Mittelblocks (28), gefolgt (31) und ziehen diese mit dem entspre- diese am Mittelblock (28). Achten Sie von der Schalldämpferplatte (31) mit chenden Drehmoment fest (siehe Tabelle darauf, dass Steuerschieber (9) und Ven- Schalldämpfer (33). Seite 23). tilplatte (10) richtig positioniert sind. www.sera-web.com...
  • Seite 20: Austausch Des Kompletten Luftsteuerventils

    Tabellen für Lufsteuervenile A1/A2/V1/V2 Ventildeckel siehe Tabellen für Lufsteuervenile V1/V2 Zylinderschraube M4x0,7 L=10mm siehe Tabellen für Lufsteuervenile Haltering, HO-81 siehe Tabellen für Lufsteuervenile Steuerschieber 109258 V1/V2 Ventilplatte 109262 V1/V2 Sechskantschraube M8x1,25 L=45 mm 109508 siehe Tabellen Saugstutzen für Anschlussstutzen PVDF www.sera-web.com...
  • Seite 21 Hytrel, FDA (natur) 109191-1 PU (beige) 109436 Aluminium 109169 Membranteller (innen) Edelstahl 109716 O-Ring 109416 A1/A2 Führungsbuchse 109179 A1/A2 Sicherungsring 109468 A1/A2 O-Ring 109423 A1/A2 Kolbenstange 109174 Mittelblock PP-GFK 109150 Dichtung (f. Schalldämpfer) 109427 A1/A2/V1/V2 Dichtung (f. Luftsteuerventil) 109266 A1/A2/V1/V2 www.sera-web.com...
  • Seite 22: Aufschlüsselung Der Sets

    109654 Ventilkolben (inkl. Dichtungen) Ventilkolben, Aluminium 109453 109646 O-Ring (f. Ventildeckel) A1/V1 O-Ring (f. Ventildeckel) 109415 A2/V2 109274 Ventildeckel, PP-GFK Ventildeckel, Aluminium s.Pos. 34 109647 Haltering, HO-81SSTL Schraube, M4x0.7x10 109513 beinhaltet Pos. 3, 4, 5, 6 u. 7 109599 www.sera-web.com...
  • Seite 23: Aufschlüsselung Der Verschiedenen Stutzenformen (N1-4, B1-4)

    Ein Pluszeichen (+) in der obigen Tabelle gibt an das es sich um eine zu schmierende Verbindung handelt. Ausführung: PP oder PVDF Pos� Drehmoment 8,5 Nm (75 in-lbs) + 8 Nm (72 in-lbs) + 16 Nm (144 in-lbs) + 16 Nm (144 in-lbs) + 38 Nm (336 in-lbs) + www.sera-web.com...
  • Seite 24: Unbedenklichkeitsbescheinigung

    Betreibers durch einen sera Spezialmonteur inspiziert und/oder repariert. Die Unbedenklichkeitsbescheinigung ist Teil des Inspektions- / Reparaturauftrags. Davon unberührt bleibt es sera vorbehalten, die Annahme dieses Auftrages aus anderen Gründen abzulehnen. HINWEIS Bitte Kopie verwenden und das Original bei der Betriebsanleitung belassen! (auch als Download unter: www.sera-web.com)
  • Seite 25: Eigenschaften

    Wir bestätigen, dass wir die Angaben in dieser Unbedenklichkeitsbescheinigung (Dekontaminationsbescheinigung) korrekt und vollständig eingetragen haben und dass die zurückgesandten Teile sorgfältig gereinigt wurden. Die eingesandten Teile sind somit frei von Rückständen in gefahrbringender Menge. Ort, Datum Abteilung Unterschrift (und Firmenstempel) www.sera-web.com...
  • Seite 26 AP10 (Kunststoff) NOTIZEN www.sera-web.com...
  • Seite 27 AP10 (Kunststoff) NOTIZEN www.sera-web.com...
  • Seite 28 FOLLOW US sera GmbH sera-Str. 1 34376 Immenhausen Germany Tel. +49 5673 999 00 Fax +49 5673 999 01 info@sera-web.com www.sera-web.com...
