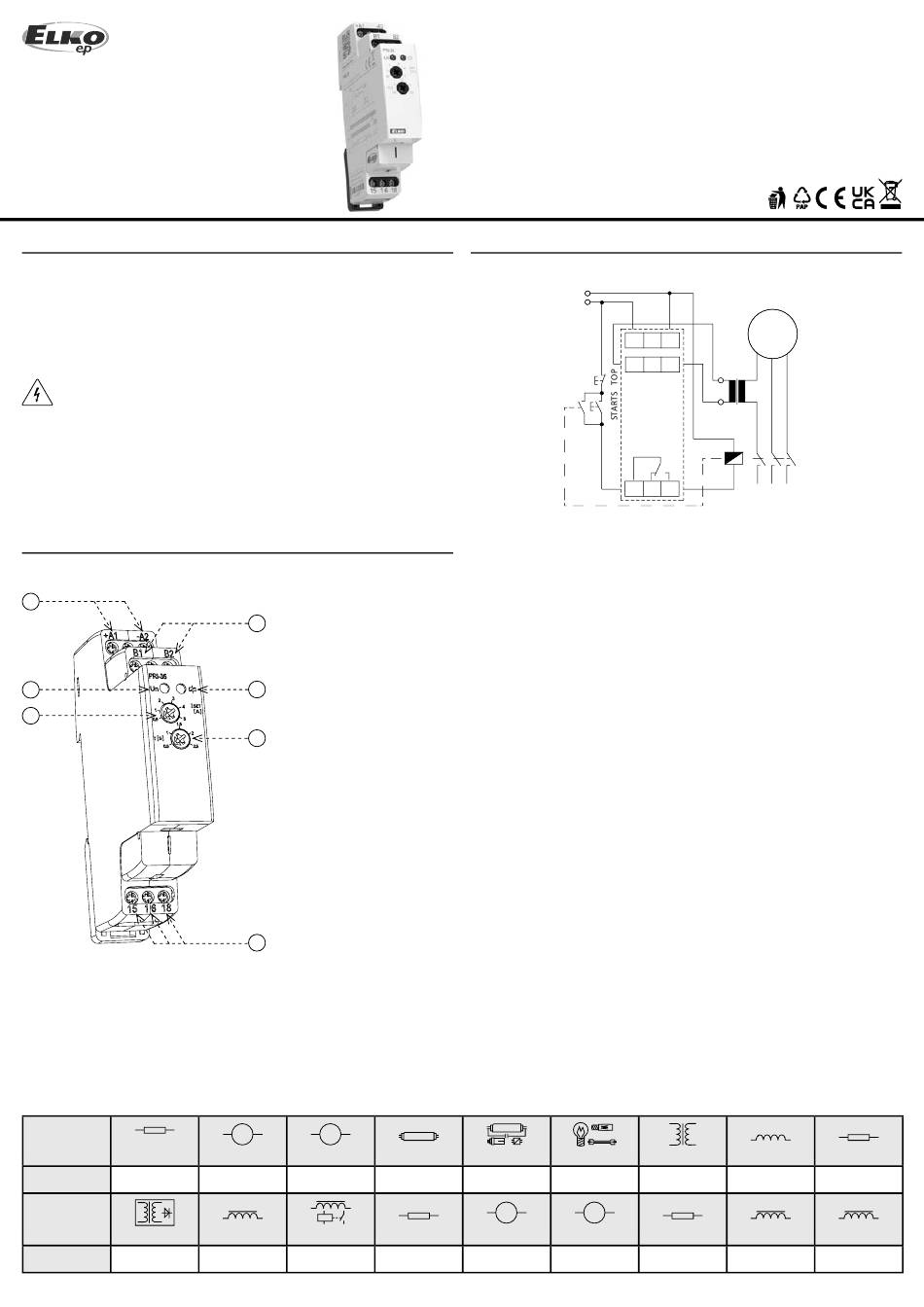

Elko EP PRI-35 Kurzanleitung

ELKO EP Germany GmbH
Minoritenstr. 7
50667 Köln
Deutschland
Tel: +49 (0) 221 222 837 80
E-mail: elko@elkoep.de
www.elkoep.de
Made in Czech Republic
02-56/2021 Rev.: 0
Eigenschaften
• So entworfen, dass es den Pumpenmotor (Tauchpumpe) gegen Leerlauf schützt.
• Überwacht den Motorstrom mit Hilfe des Stromwandlers (PT) X/5A.
• Der I
- Strompegel und die Auslöseverzögerung können mit Potentiometern
SET
eingestellt werden.
• Anzeige der Betriebszustände mittels roter LED am Frontpaneel.
• Die Speisung ist von den Stromklemmen nicht galvanisch getrennt, die Klemmen
A2, B2 sind intern verbunden.
• Die Schaltung zwischen B1, S1 und B2, S2 muss isoliert sein und sie darf an keine
externe Spannung oder Erdung angeschlossen werden
Beschreibung
1
3
5
cos φ ≥ 0.95
Lasttyp
AC1
Kontaktmaterial AgNi,
Kontakt 16 A
250V / 16A
Lasttyp
AC13
Kontaktmaterial AgNi,
Kontakt 16 A
250V / 6A
2
4
6
1. Versorgungsspannungsklemmen
2. Klemmen für den Stromwandler
3. Versorgungsspannungsanzeige
4. Versorgungsanzeige
5. Einstellung des Stromniveaus
6. Einstellung der Zeitverzögerung
7
7. Ausgangskontakt
M M
AC2 AC3 Nicht kompensiert
250V / 5A 250V / 3A 230V / 3A (690VA)
K
AC14 AC15
250V / 6A 250V / 6A
PRI-35
Unterstrom-Überwachungsrelais in 1F - AC mit Hilfe des
externen Stromwandlers (PT)
Schaltbild
AC5a
AC5a
kompensiert
x
M
DC3
DC1
24V / 16A 24V / 6A
1 / 2
N
L
A1 A2
CT
B1 B2
S1
X/5 A
S2
PRI-35
15 16 18
HAL.230V
AC5b AC6a
800W x
M
DC5 DC12
24V / 4A 24V / 16A
DE
LOAD
(MOTOR)
L L L
1 2 3
AC7b AC12
250V / 3A 250V / 10A
DC13 DC14
24V / 2A 24V / 2A
