7.5. RS-485
EMK-01 verfügt über eine RS-485-Schnittstelle, die das Modbus RTU-Protokoll unterstützt. Für
die RS-485-Verbindung befinden sich A- und B-Verbindungen an einer separaten Klemme auf der
Rückplatte des Geräts. Schutz ist nicht erforderlich.
Warnung
İ
EMK-01 hat keinen Abschlusswiderstand. Wenn das angeschlossene Gerät sich
am Ende der RS-485-Leitung befindet, muss es mit einem 120 Ω-Widerstand
abgeschlossen werden.Die RS-485-Schnittstelle ist vollständig galvanisch isoliert.
7.6. Ethernet
Das Gerät ist mit einer Ethernet-Schnittstelle von 10/100 Mbit/s mit RJ45-Anschluss ausgestattet.
Für den Anschluss muss ein Kabel der Kategorie 5 (CAT5) verwendet werden. Die Ethernet-
Konfiguration wird vom Netzwerkadministrator festgelegt und muss am EMK-01 entsprechend
eingestellt werden. (Siehe Abschnitt 8.3.1.)
Wichtig
Wenn die Netzwerkkonfiguration unbekannt ist, soll das Ethernet-Kabel nicht an
das Gerät angeschlossen werden.
7.6.1. LAN-Verbindung des EMK-01

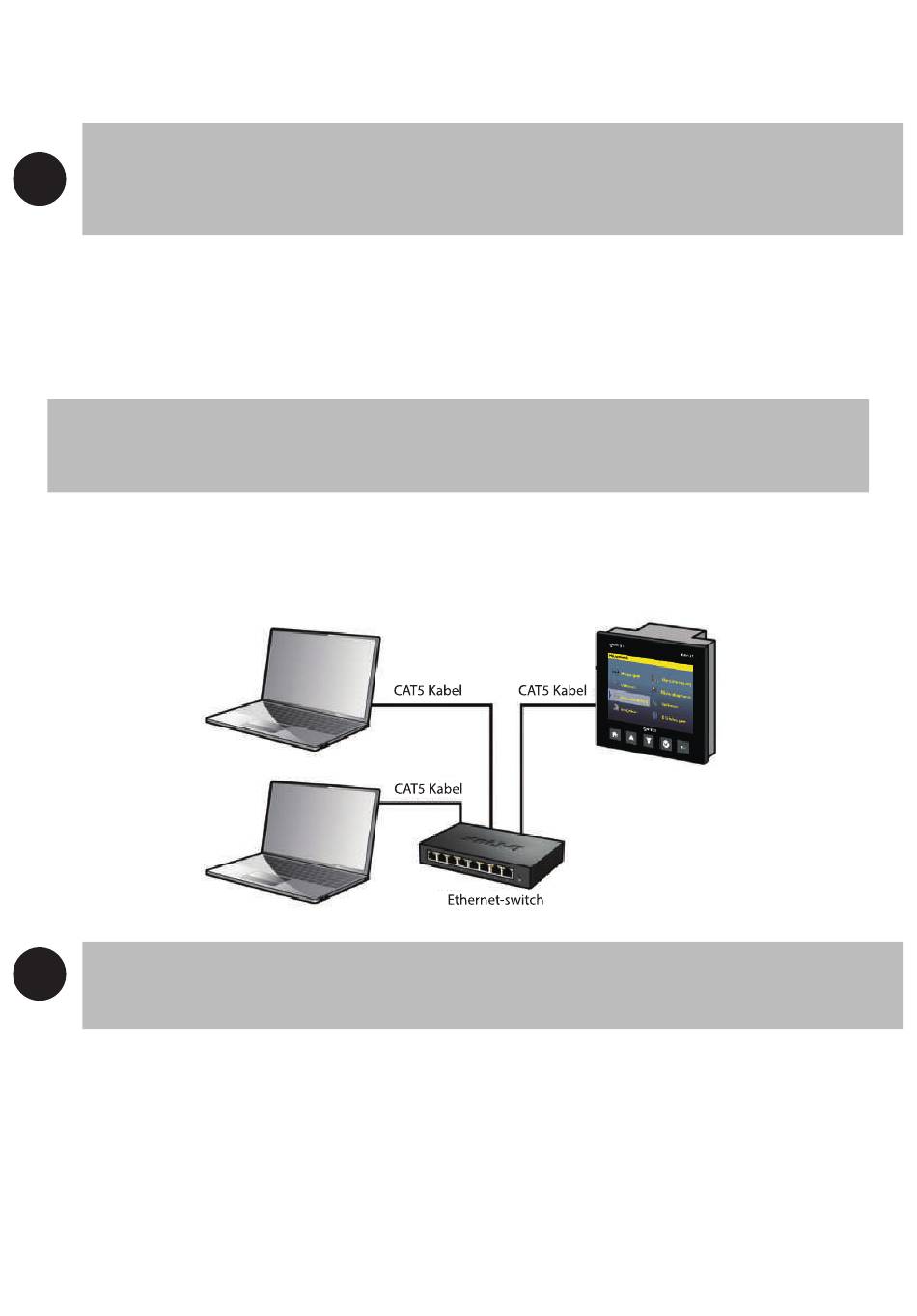

Stellen Sie mit einem UTP-Kabel eine Verbindung zum aktiven Netzwerkelement (Switch, Hub,
Router) her.
İ
Warnung
EMK-01 unterstützt keine DHCP-Konfiguration. Die IP-Adresse des Geräts muss
manuell eingegeben werden..
