8.10. Alarme

Das Gerät verfügt über zwei Eingangs-/Ausgangsklemmen, die in vier verschiedene
Zustände programmiert werden können. Klemme 1 oder 2 kann so eingestellt werden, dass sie

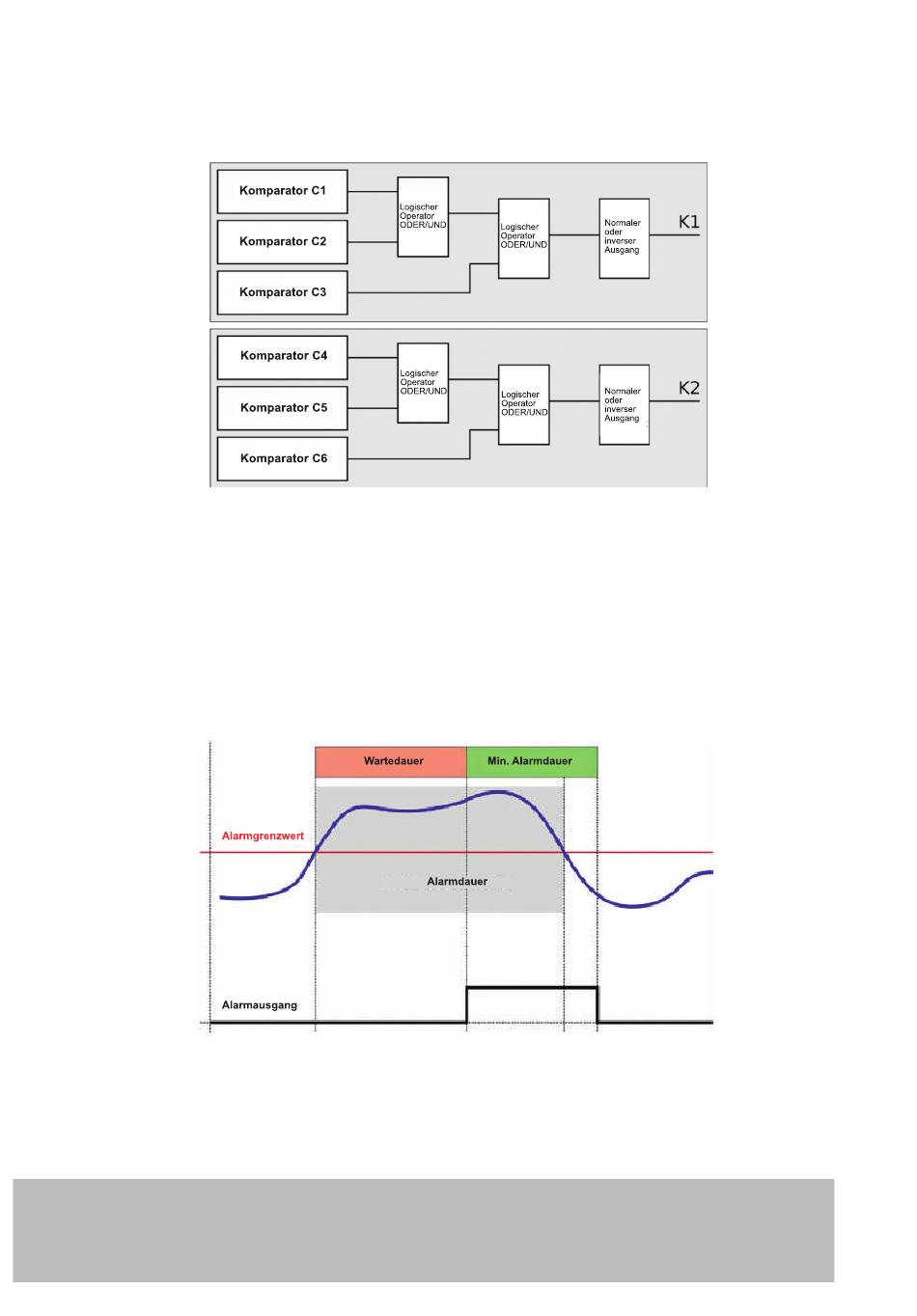

als Alarmausgang arbeitet. Jeder Ausgang besteht aus drei Komparatoren, wobei jeder Ausgang
als Alarm eingestellt ist. Die sortierten logischen Funktionen der Komparatoren sind im folgenden
Diagramm dargestellt.
Die Komparatoren C1, C2 und C3 gehören zum Ausgang K1 und die Komparatoren C4,
C5 und C6 gehören zum Ausgang K2. Wie im Diagramm gezeigt ist, gibt es eine
logische Operation zwischen den ersten beiden Komparatoren der Gruppe und eine
andere logische Operation zwischen dem Ergebnis der ersten Operation und dem
letzten Komparator der Gruppe. Hier stehen zwei logische Operatoren; UND (logische
Verknüpfung) und ODER (logische Zerlegung) zur Verfügung.
Die folgenden Einstellungen müssen für jeden Komparator vorgenommen werden. Diese
Einstellungen werden über die Software konfiguriert.
Gemessener Parameter - Der überwachte Parameter auf Alarm
● Wert - Alarmgrenzwert für den überwachten Parameter
● Beziehung - Vergleichskategorie (<, >)
● Dauer - Wartedauer auf den Alarm vor der Ausgangsantwort
● min. Dauer - Minimale Alarmausgangszeit
Wichtig
Damit ein Alarm richtig funktioniert, müssen der Kanaltyp des zugehörigen
Geräteausgangs als Alarmausgang eingestellt werden.
