W58FPEML2DHB
Montageanleitung
Walker Edison W58FPEML2DHB Montageanleitung
Vorschau ausblenden
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Seite
von
38
Vorwärts
/
38
Lesezeichen
Werbung
Quicklinks
Diese Anleitung herunterladen
W58FPEML2DHB
Ítem N.°:
W58FPEML2DHB
TM
©
Copyright
2020 by Walker Edison Furniture Co., LLC. All rights reserved.
W58FPEML2DHB
Artikel# :
W58FPEML2DHB
Revised 31/12/2021(L)
P.1
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Verwandte Anleitungen für Walker Edison W58FPEML2DHB
Möbel Walker Edison W58FP2DHDHB Montageanleitung
(39 Seiten)
Möbel Walker Edison W58FPBD Montageanleitung
(33 Seiten)
Möbel Walker Edison W58FP18SM Montageanleitung
(23 Seiten)
Möbel Walker Edison W58FP18SM Montageanleitung
(23 Seiten)
Möbel Walker Edison W58FPBDGD Montageanleitung
(33 Seiten)
Möbel Walker Edison W58FPBDGD Montageanleitung
(33 Seiten)
Möbel Walker Edison W58FPSCGD Montageanleitung
(34 Seiten)
Möbel Walker Edison W58FP18HB Montageanleitung
(37 Seiten)
Möbel Walker Edison W58OSC3D Montageanleitung
(34 Seiten)
Möbel Walker Edison W58BDSD Montageanleitung
(29 Seiten)
Möbel Walker Edison W584DHDHB Montageanleitung
(36 Seiten)
Möbel Walker Edison Mount Espresso Wood Media Console TV Stand W58CSP-MT Montageanleitung
(32 Seiten)
Möbel Walker Edison W58BDGD Montageanleitung
(29 Seiten)
Möbel Walker Edison W58CCR Montageanleitung
(26 Seiten)
Möbel Walker Edison Abigail 58 Farmhouse W58ABG4D Montageanleitung
(25 Seiten)
Möbel Walker Edison W58BMHP2D Montageanleitung
(26 Seiten)
Inhaltszusammenfassung für Walker Edison W58FPEML2DHB
Seite 1

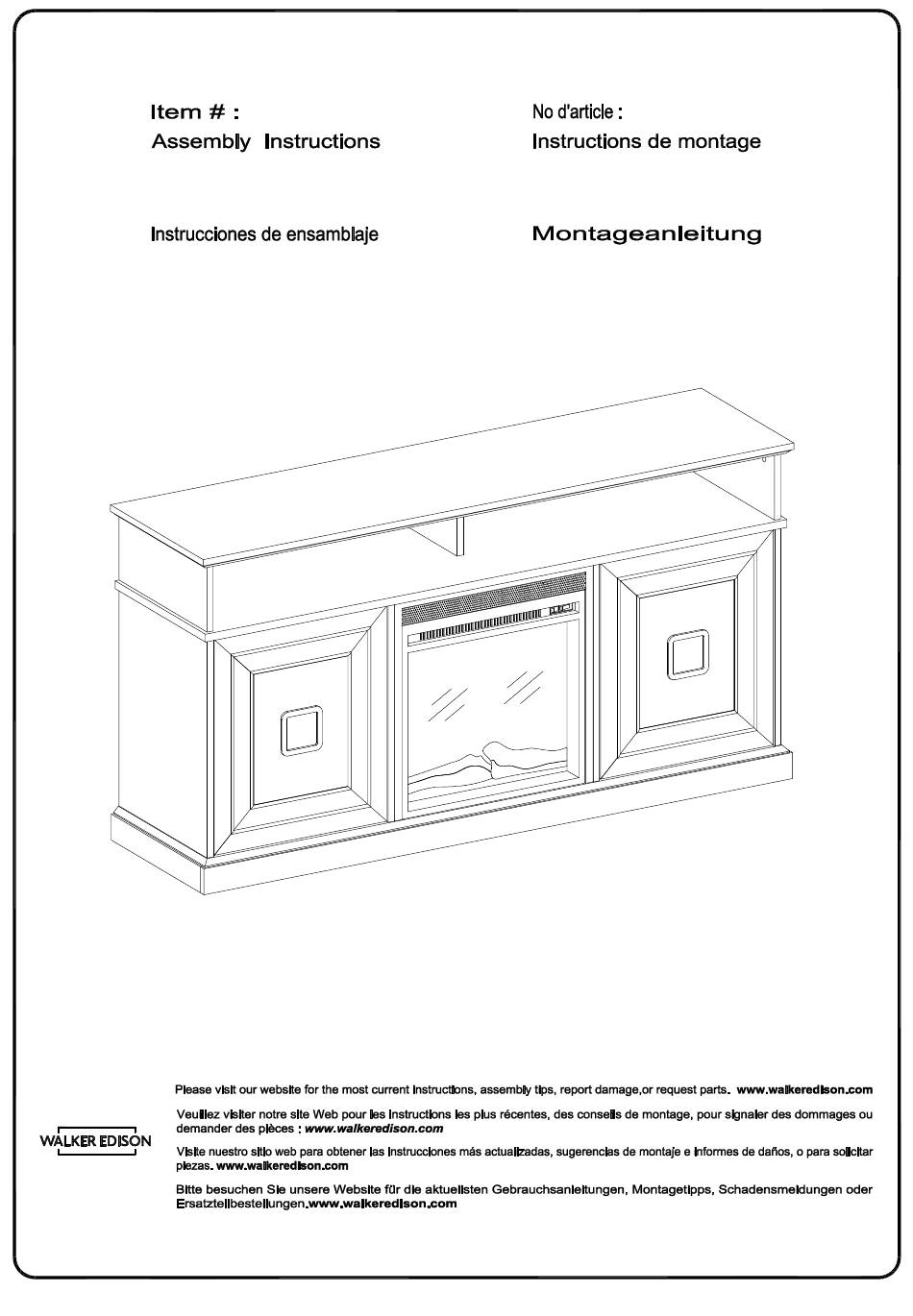

W58FPEML2DHB W58FPEML2DHB Ítem N.°: Artikel# : W58FPEML2DHB W58FPEML2DHB Revised 31/12/2021(L) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 2
Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 3: Instructions De Montage Générales
Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 4
(ESP) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 5: Allgemeine Montagerichtlinien
Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 6: Lista De Piezas
Lista de piezas © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 7
Bisagra de Europa Europa-Scharnier Ø4x14mm 24 pcs Screw Tornillo Schraube Shelf support pin Goupille de support d'étagère Perno de soporte del estante Regalstützstift Ø6x50mm 14 pcs Screw Tornillo Schraube © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 8
Ø3x17mm 16 pcs Screw Tornillo Schraube Ø4x28mm Screw Tornillo Schraube 12 pcs Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil 24 pcs M6x12mm Bolt Boulon Perno Bolzen © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 9
Tapón de la puerta Türstopper Ø4x25mm Screw Tornillo Schraube Plastic strap Sangle en plastique Correa plástica Kunststoffband Écrou Tuerca Mutter F18V66L Fireplace Insert Insert de cheminée Inserto de chimenea Kamineinsatz © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 10
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
Seite 11
Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.11...
Seite 12
Inserte la clavija de madera (A) en las partes (3,4,5) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (3,4,5) gemäß der Abbildung ein. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.12...
Seite 13
Inserte la clavija de madera (A) en las partes (7,8,9,10) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (7,8,9,10) gemäß der Abbildung ein. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.13...
Seite 14
Befestigen Sie die Teile (3,4,5) in das Teil(1) , und befestigen Sie dann die Teile (3,4,5) in das Teil (1) mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.14...
Seite 15
Put part (13) as per diagram. (FR) Mettez la pièce (13) conformément au schéma. (ESP) Ponga la parte (13) según el diagrama. (DE) Setzen Sie das Teil (13) gemäß der Abbildung ein. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.15...
Seite 16
Use el tornillo (H) para fijar la parte (2) en las partes (3,4,5) con la llave hexagonal (L) según el diagrama. (DE) Befestigen Sie das Teil (2) in die Teile (3,4,5) mit der Schraube (H) durch den Sechskantschlüssel (L) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.16...
Seite 17
Befestigen Sie die Nockenschraube (B) ins Teil (2) und befestigen den Türstopper (V) ans Teil (2) mit der Schraube (U), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.17...
Seite 18
Befestigen Sie die Teile (9,10) in das Teil (2) , und befestigen Sie dann die Teile (9,10) in das Teil (2) mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.18...
Seite 19
Befestigen Sie die Teile (7,8) in das Teil (2) , und befestigen Sie dann die Teile (7,8) in das Teil (2) mit der Zylindermutter (C) durch den Kopfschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.19...
Seite 20
Use el tornillo (P) para fijar las partes (11) a las partes (8,9) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Teil (11) an die Teile (8,9) mit der Schraube (P) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.20...
Seite 21
Put part (14) as per diagram. (FR) Mettez la pièce (14) conformément au schéma. (ESP) Ponga la parte (14) según el diagrama. (DE) Setzen Sie das Teil (14) gemäß der Abbildung ein. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.21...
Seite 22
Use el tornillo (H) para fijar la parte (6) en las partes (7,8,9,10) con la llave hexagonal (L) según el diagrama. (DE) Befestigen Sie das Teil (6) in die Teile (7,8,9,10) mit der Schraube (H) durch den Sechskantschlüssel (L) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.22...
Seite 23
Use el perno (R) para fijar la cuña de plástico (Q) a las partes (16,17,18,19) con la llave hexagonal (L) según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (Q) an die Teile (16,17,18,19) mit dem Bolzen (R) durch den Sechskantschlüssel (L) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.23...
Seite 24
(L) según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (Q) vom Teil (19) in die Teile (16,17) mit dem Bolzen (R) durch den Sechskantschlüssel (L) gemäß der Abbildung . © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.24...
Seite 25
(L) según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (Q) von den Teile (16,17) in das Teil (18) mit dem Bolzen (R) durch den Inbusschlüssel (L) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.25...
Seite 26
(L) según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (Q) von den Teile (16,17,18,19) in das Teil (6) mit dem Bolzen (R) durch den Inbusschlüssel (L) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.26...
Seite 27
Use el tornillo (N) para fijar la cuña de plástico (M) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (M) mit der Schraube (N) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.27...
Seite 28
Placez l'autocollant (D) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D) que cubre los agujeros según el diagrama . (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.28...
Seite 29
Place the fireplace insert as per diagram. (FR) Placez l'insert de cheminée conformément au schéma. (ESP) Coloque el inserto de la chimenea según el diagrama. (DE) Platzieren Sie den Kamineinsatz gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.29...
Seite 30
Philips según el diagrama. (DE) Befestigen Sie die L-förmige Halterung (T) an das Teil (8) mit der Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.30...
Seite 31
Philips según el diagrama. (DE) Befestigen Sie die L-förmige Halterung (T) an die Teile (9) mit der Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.31...
Seite 32
Sie die Regalstützstifte (G) in gleicher Höhe platzieren,dadurch wird das Regal nicht verkanten. Setzen Sie das Teil (12) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (12) und legen Sie es auf die Regalstützstifte. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.32...
Seite 33
Befestigen Sie das Europa-Scharnier (E) ins Teil (15) mit der Schraube (F), dann befestigen Sie den Griff (J) ans Teil (15) mit dem Griffbolzen (K), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.33...
Seite 34
Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (E) auf dem Teil (15) ans Teil (7) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (F)gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.34...
Seite 35
Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (E) auf dem Teil (15) ans Teil (10) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (F)gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.35...
Seite 36
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (X) an das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (S)gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.36...
Seite 37
Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (X) in die Mutter (Y) an der Wand mit der Schraube (W) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.37...
Seite 38
Step 28 Final Assembly © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.38...
