Inhaltszusammenfassung für Walker Edison W58CVY2DR
Seite 1

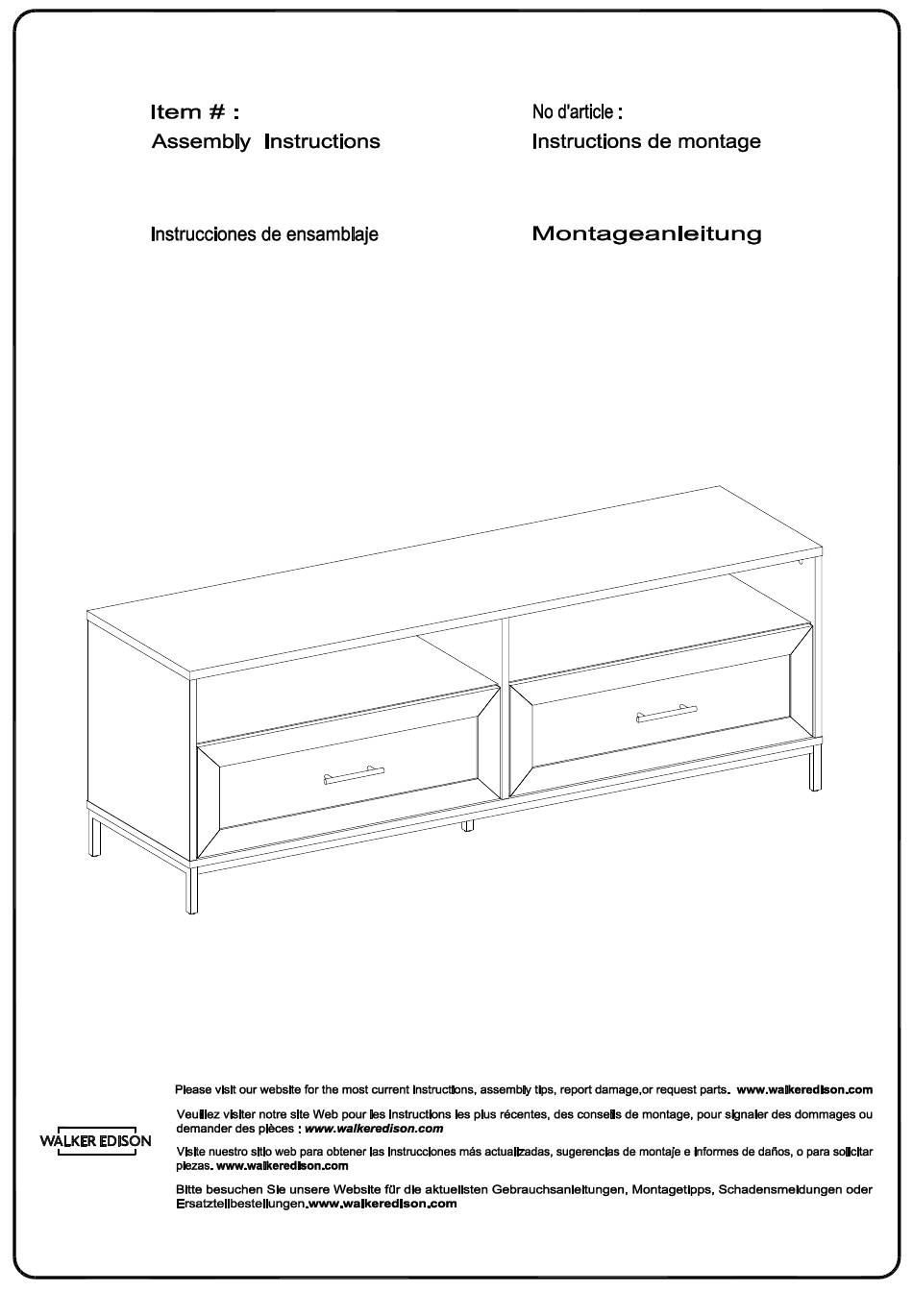

W58CVY2DR W58CVY2DR Ítem N.°: Artikel# : W58CVY2DR W58CVY2DR Revised 25/10/2021 (I) Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 1 页...
Seite 2
A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 2 页...
Seite 3
Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 3 页...
Seite 4
No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 4 页...
Seite 5: Allgemeine Montagerichtlinien
Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 5 页...
Seite 6: Lista De Piezas
Lista de piezas Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 6 页...
Seite 7: Liste Des Pièces
Serrure à came Cerradura de leva Zylindermutter Sticker Ø30mm Autocollant Pegatina Aufkleber Screw Ø6x50mm Tornillo Schraube Bolt M6x12mm Boulon Perno Bolzen Ø4x32mm Screw Tornillo Schraube Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 1 页...
Seite 8
Perno de la manija Griffbolzen Screw Ø3x17mm Tornillo Schraube Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil Screw Ø3x12mm Tornillo Schraube Bolt M6x25mm Boulon Perno Bolzen Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 8 页...
Seite 9
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 9 页...
Seite 10
Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.10 © 第 10 页...
Seite 11
Inserte la clavija de madera (A) en las partes (6,7) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (6,7) gemäß der Abbildung ein. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.11 © 第 11 页...
Seite 12
Stecken Sie den Holzdübel (A) in die Teile (3,4) ein, befestigen Sie dann die Nockenschraube (B) in die Teile (3,4) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.12 ©...
Seite 13
Stecken Sie den Holzdübel (A) in das Teil (5) ein, dann befestigen Sie die Nockenschraube (B) in das Teil (5) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.13 ©...
Seite 14
Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer vollständig heraus. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.14 © 第 14 页...
Seite 15
Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (R) an die Teile (3,4) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.15 © 第 15 页...
Seite 16
Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (R) ans Teil (5) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.16 © 第 16 页...
Seite 17
Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (R) an die Teile (10,11) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.17 © 第 17 页...
Seite 18
Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (3,5) in das Teil (6) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.18 © 第 18 页...
Seite 19
Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (4,5) in das Teil (7) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.19 © 第 19 页...
Seite 20
Befestigen Sie das Teil (1) an die Teile (3,4,5). Befestigen Sie das Teil (1) in die Teile (3,4,5) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.20 © 第 20 页...
Seite 21
Ponga la parte (8) en las partes (1,3,4) según el diagrama. (DE) Platzieren Sie das Teil (8) in die Teile (1,3,4) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.21 © 第 21 页...
Seite 22
Befestigen Sie das Teil (2) an die Teile (3,4,5). Befestigen Sie das Teil (2) an die Teile (3,4,5) mit der Schraube (E) durch den Sechskantschlüssel (H) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.22 ©...
Seite 23
Use el perno (F) para unir la parte (15) a la parte (16) con la llave hexagonal (H) según el diagrama. (DE) Befestigen Sie das Teil (15) an das Teil (16) mit dem Bolzen (F) durch den Sechskantschlüssel (H) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.23 © 第 23 页...
Seite 24
Teil (16), an das Teil (2) durch den Sechskantschlüssel (H) gemäß der Abbildung. Befestigen Sie das Teil (17) an das Teil (2) mit dem Bolzen (F) durch den Sechskantschlüssel (H) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.24 © 第 24 页...
Seite 25
Use el tornillo (M) para fijar la cuña de plástico (N) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (N) mit der Schraube (M) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.25 © 第 25 页...
Seite 26
Kreuzschlitzschraubendreher von Philips. Befestigen Sie den Griff (K) in das Teil (9) durch den Kreuzschlitzschraubendreher von Philips mit dem Griffbolzen (L) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.26 © 第 26 页...
Seite 27
Philips según el diagrama. (DE) Befestigen Sie die Teile (10,11) an das Teil (12) mit der Schraube (G) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.27 © 第 27 页...
Seite 28
Ponga la parte (13) en las partes (10,11,12) según el diagrama. (DE) Platzieren Sie das Teil (13) in die Teile (10,11,12) gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.28 © 第 28 页...
Seite 29
(DE) Befestigen Sie das Teil (12) an das Teil (14) mit der Schraube (G) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.29 © 第 29 页...
Seite 30
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (9) an die Teile (10,11,14) mit dem Nockenschloss (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung . Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.30 © 第 30 页...
Seite 31
(ESP) Coloque la pegatina (D) que cubre los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.31 © 第 31 页...
Seite 32
Sie den Plastik-Entriegelungshebel. Ziehen Sie die Schubladenlasche aus der Schubladenschiene heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.32 © 第 32 页...
Seite 33
(DE) Positionieren Sie die montierte Baueinheit an die gewünschte Stelle. Stellen Sie gegebenenfalls die Bodennivellierungseinrichtung an der Unterseite des Stützbeins, um die Baueinheit auszurichten. Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.33 © 第 33 页...
Seite 34: Final Assembly
Step 25 Final Assembly Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved. P.34 © 第 34 页...
