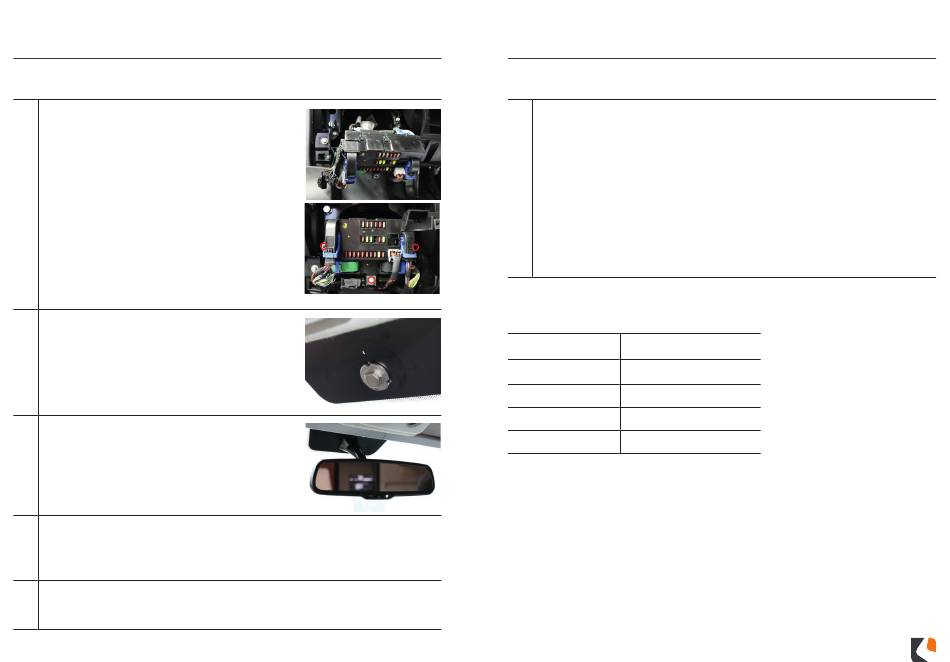

4. Einbau
4.2. Einbauhinweise
Zentralelektrik aus der Halterung lösen:
> 1 Mutter M6 links
> 2 Schrauben M6 rechts und unten
3.
Serienmäßig vorhandene Aufnahme für den Spiegel vorbereiten:
> Falls durch eine Abdeckkappe verdeckt diese einfach
4.
abnehmen
> Falls ein Rückspiegel verbaut ist, diesen am Halter um
45°nach links drehen und abnehmen
Spiegelmonitor montieren:
> Den Halter um 45° nach links verdreht gerade auf die
Aufnahme an der Windschutzscheibe aufsetzen
5.
> Den Halter um 45° nach rechts drehen bis dieser einrastet
Den Leitungssatz ab der Zentralelektrik hinter der fahrerseitigen A-Säule nach oben zum Himmel
6.
verlegen. Anschließend auf die spiegelseitige Leitung aufstecken und die Leitung hinter den Him-
mel schieben.
7.
Den Leitungssatz an der Zentralelektrik anschließen
6|7
4. Einbau
4.2. Einbauhinweise
Abschließende Tätigkeiten
> Zentralelektrik in die Halterung montieren
> Eine Mutter M6 links
> Zwei Schrauben M6 rechts und unten
> Verkleidung auf der Fahrerseite montieren
> Abdeckung Sicherungskasten: Zwei Kreuzschrauben
8.
> Große Verkleidung: Drei Schrauben Torx 25
> Kleines Ablagefach: Eine Schraube Torx 25
> Fahrzeugbatterie anklemmen
> Uhrzeit im Kombiinstrument einstellen
> Funktion des Radios prüfen
4.3. Anschlusstabelle
Anschluss
Funktion
Rote Leitung
Kl. 15 (Zündung)
Schwarze Leitung
Kl. 31 (Masse)
Grüne Leitung
Signal Rückwärtsgang (+12V DC)
4pol. Kamerastecker
Anschluss Rückfahrkamera*
* Kameraleitungen mit Cinch-Anschlussstecker können mit dem optionalen Adapter CSZ102M mit den
Kameraanschluß verbunden werden.
Bei Rückfragen stehen wir Ihnen gerne zur Verfügung. Ihre Caratec Service-Abteilung.
Caratec Service Telefon: +49 6341 38095-77
//
E-Mail: service@caratec.de
