CaratecSAFETY

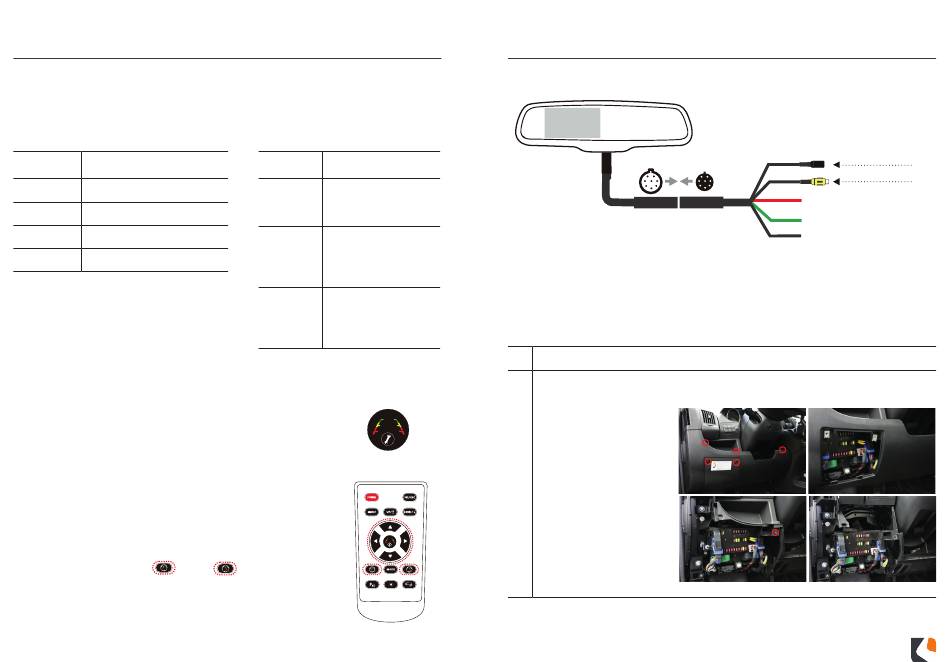

3. Einstellungen
Das Einstellungsmenü wird mit der Taste [MENU] auf der Fernbedienung geöffnet. Für die Navigation im
Menü siehe Punkt 2.2. Fernbedienung der Anleitung.
3.1 Bild
Funktion
Hinweis
Helligkeit
Einstellung der Helligkeit (0...100)
Kontrast
Einstellung des Kontrasts (0...100)
Farbe
Einstellung der Farbe (0...100)
Nacht-Dimmer Einstellung des Dimmers (-10...10)
3.3. Einstellbare Führungslinien
Um es dem Fahrer zu erleichtern die Distanz zu Hindernissen einzuschätzen,
werden drei Referenzlinien verwendet. Diese Linien werden auf dem Bild-
schirm angezeigt wenn der Rückwärtsgang eingelegt und das Kamerabild
dargestellt wird.
Drücken Sie bei eingelegtem Rückwärtsgang die Taste [FÜHRUNGSLINIEN]
um in den Einstellungsmodus der
Führungslinien zu kommen. Zuerst wird die linke Linie eingestellt, durch
erneutes Drücken der Taste wechseln Sie zur rechten Linie. Mit den Tasten
[HOCH], [RUNTER], [LINKS] und [RECHTS] können Sie die Linie bewegen und
einstellen. Mit den beiden Tasten [
] und [
Linien rotieren.
Zum Abschließen der Einstellung schalten Sie den Rückwärtsgang aus und
wieder ein, die Einstellungen wurden gespeichert.
4|5
3.2. System
Funktion
Hinweis
Bei Anzeige der Rückfahr-
Leitlinien
kamera die Führungslinien
ein-/ausschalten
Menüsprache wählen
(Deutsch, English,Neder-
Sprache
lands, Italiano, Portugues,
Espanol, Francais)
Setzt die Einstellungen im
Menü und die Führungs-
Werkseinst
linien auf Werkseinstellun-
gen zurück
] können Sie die
4. Einbau
4.1 Anschlussplan
verbinden
Bitte die Anschlüsse des Anschlusskabelsatzes sorgfältig zueinander ausrichten, da andernfalls die Pins
beschädigt werden können.
4.2. Einbauhinweise
1.
Fahrzeugbatterie den Herstellervorgaben entsprechend abklemmen
Verkleidung auf der Fahrerseite entfernen um die Zentralelektrik freizulegen:
> Abdeckung
Sicherungskasten: 2
Kreuzschrauben
> Große Verkleidung: 3
2.
Schrauben Torx 25
> Kleines Ablagefach: 1
Schraube Torx 25
CaratecSAFETY
Rückfahrkamera
Video-Eingang
Zündung (Kl. 15)
Signal Rückwärtsgang
Masse
