Kindermann Multishare 31 HDBaseT Bedienungsanleitung Seite 10

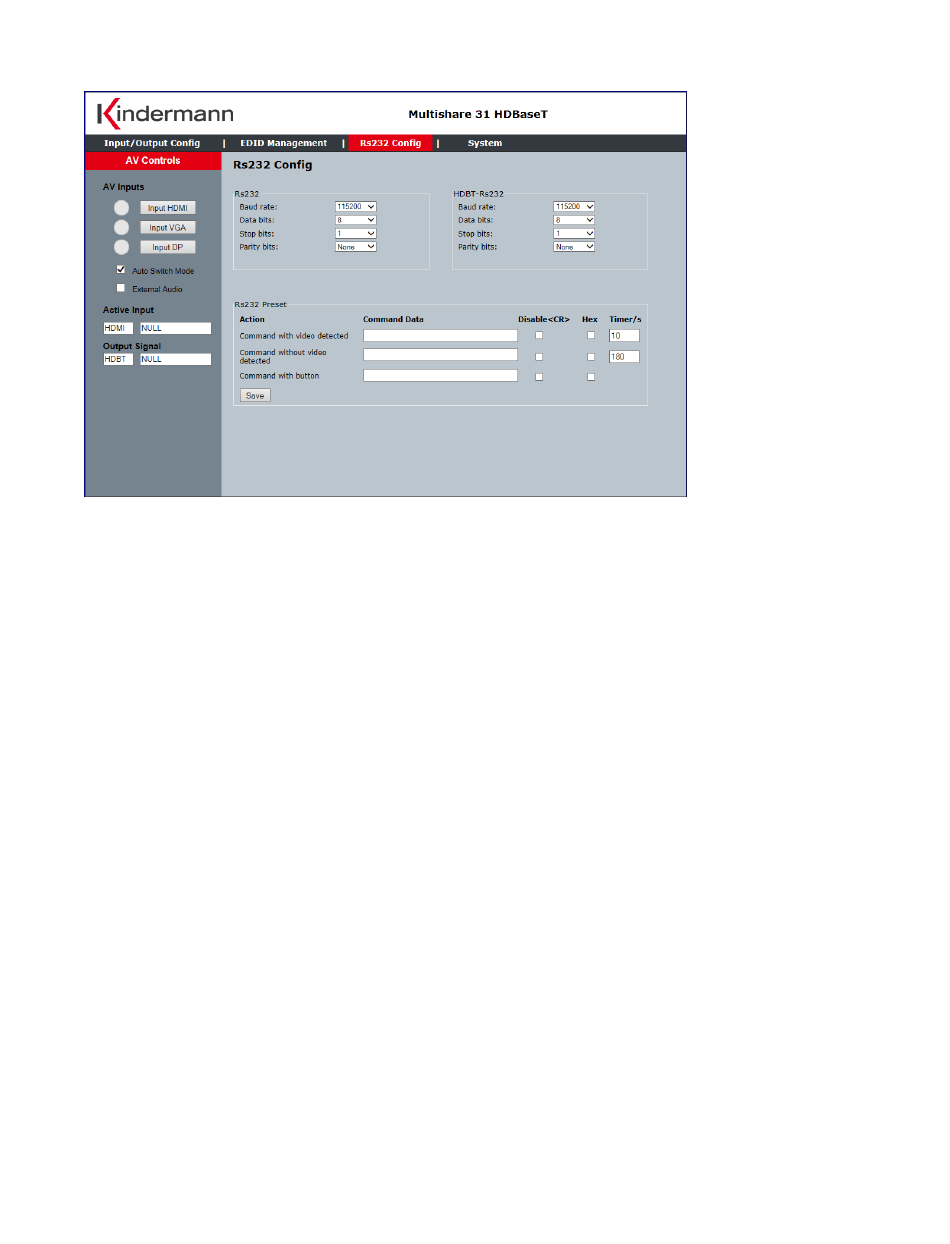

RS232 Konfiguration
RS232 – RS232 Kommunikationsprotokoll
HDBT RS232 – RS232 Kommunikationsprotokoll des am HDBaseT Bus angeschlossenen Gerätes
RS232 Preset
Command with
–
video detected
Command without –
video detected
Command with –
Button
Timer
– Zeiteingabe in Sekunden, bis Befehl nach Signalerkennung ausgegeben wird
Zur Eingabe der vordefinierten RS232 Befehle, drücken Sie die Schaltfläche „Save"
RS232 – Local RS232 setting to control the Multishare 31
HDBT RS232
– Set the far end RS232 baud rate
RS232 Preset
Command with –
video detected
Command without –
video detected
Command with –
Button
Timer – enter time in seconds until command is send
To set the preset RS232, please click the save button to program the code to the unit.
10
All manuals and user guides at all-guides.com
- RS232 configuration
Wenn Videosignal erkannt wird, sende entsprechendes vordefiniertes
RS232 Kommando (Ein/Ausgabe in ASCII oder Hexadezimal falls
Hex Button markiert)
Wenn kein Videosignal erkannt wird, sende entsprechendes vordefiniertes
RS232 Kommando (Ein/Ausgabe in ASCII oder Hexadezimal falls
Hex Button markiert)
wenn der SELECT-Taster zwischen 3 und 5 Sekunden gedrückt und gehalten
wird, sende entsprechendes vordefiniertes RS232 Kommando
When detect active video signal, send the RS232 command in the preset timing
When no active video signal present, send the command in the preset timing
Press and hold the button for 3-5 seconds, send the preset command
