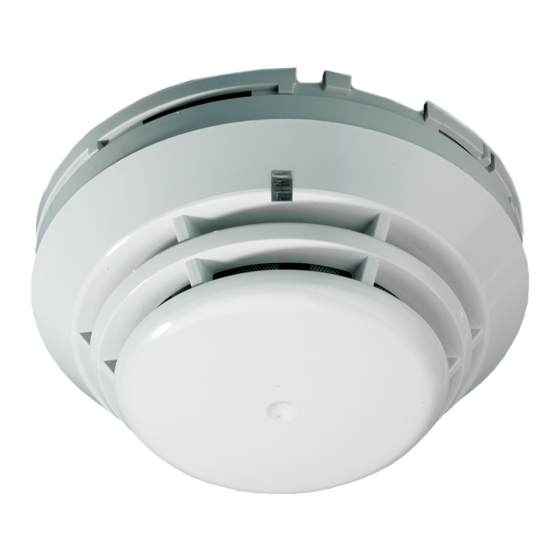

KL710 and KL731 Conventional Point Detector
Installation Sheet
EN DE ES FR HU
IT
1
3
EN: Installation Sheet
Installation
Caution:
For general guidelines on system planning, design,
installation, commissioning, use, and maintenance, refer to the
EN 54-14 standard and local regulations.

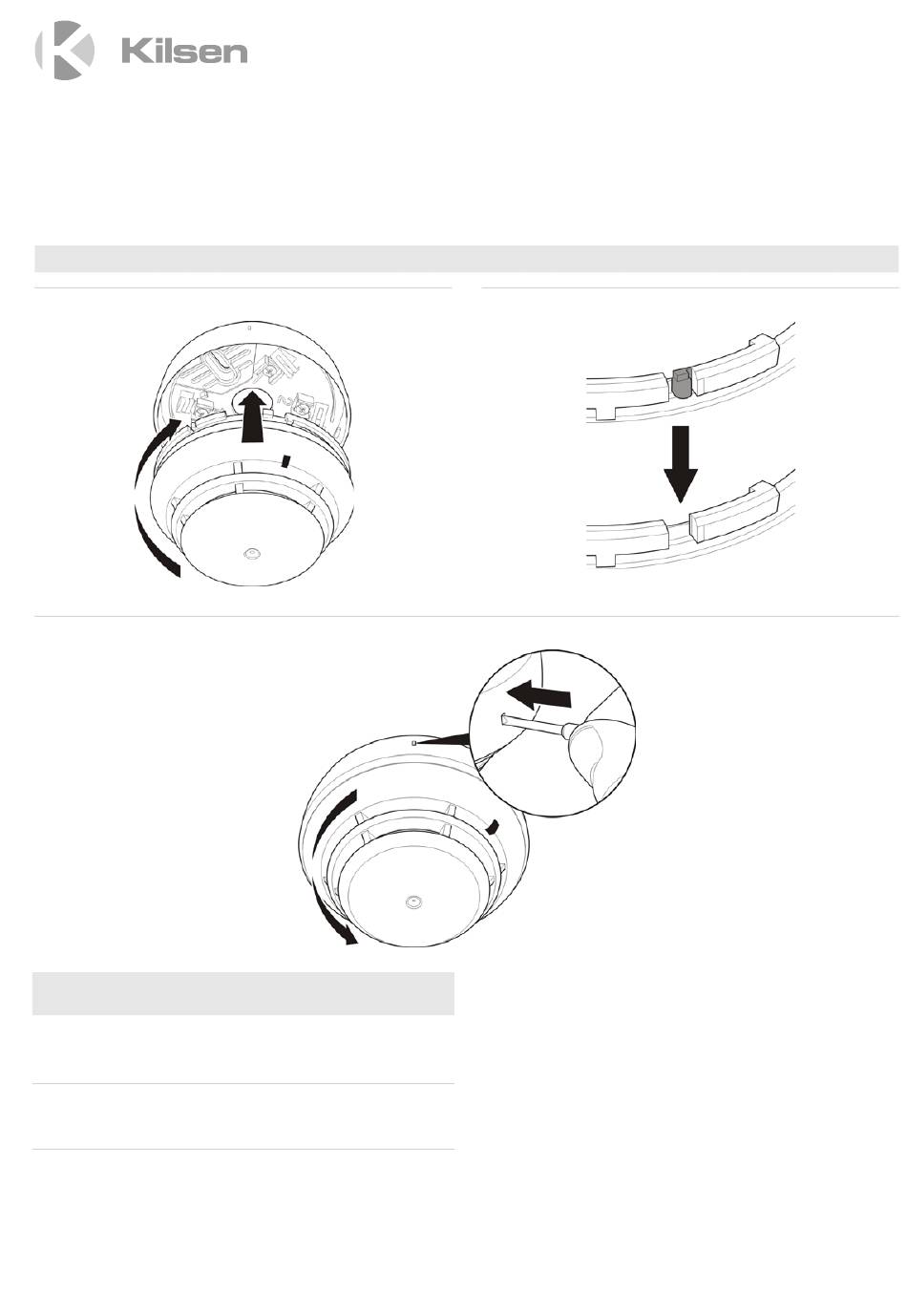

To install a detector
1.
Insert the detector head into the mounting base and rotate
it clockwise until it clicks into place (Figure 1).
© 2020 UTC Fire & Security. All rights reserved.
NL PL PT TR
2
2.
The detector may be locked into the mounting base if
required. To do this, remove the locking tab before
installation (Figure 2).
3.
Always test detectors after installation.
To remove a locked detector:
1.
Insert a small screwdriver into the locking tab slot
(Figure 3).
2.
Press and rotate the detector anticlockwise.
Maintenance
Basic maintenance consists of a yearly inspection. Do not
modify internal wiring or circuitry.
1 / 12
P/N 10-4221-501-KL7C-02 • ISS 06FEB20
Inhaltsverzeichnis
Verwandte Anleitungen für Kilsen KL710
Inhaltszusammenfassung für Kilsen KL710
-
Seite 2: Specifications
Specifications Contact information and product documentation KL710 KL731/KL731B For contact information or to download the latest product Operating voltage 18 to 28 VDC 9 to 28 VDC documentation, visit firesecurityproducts.com. Current Standby 70 µA 85 µA Alarm 100 mA 100 mA... -
Seite 3: Instalación
Technische Daten 2012/19/EU (EEAG-Richtlinie): Innerhalb der Europäischen Union dürfen mit dem EEAG-Logo KL710 KL731/KL731B gekennzeichnete Produkte nicht als Spannung 18 bis 28 VDC 9 bis 28 VDC unsortierter Hausmüll entsorgt werden. Um eine ordnungsgemäße Stromentnahme Wiederverwertung zu gewährleisten, Ruhezustand 70 µA 85 µA... - Seite 12 12 / 12 P/N 10-4221-501-KL7C-02 • ISS 06FEB20...
