Anschlussterminal (Rückseite) - Canton Smart Amp 5.1 Bedienungsanleitung

Deutsch

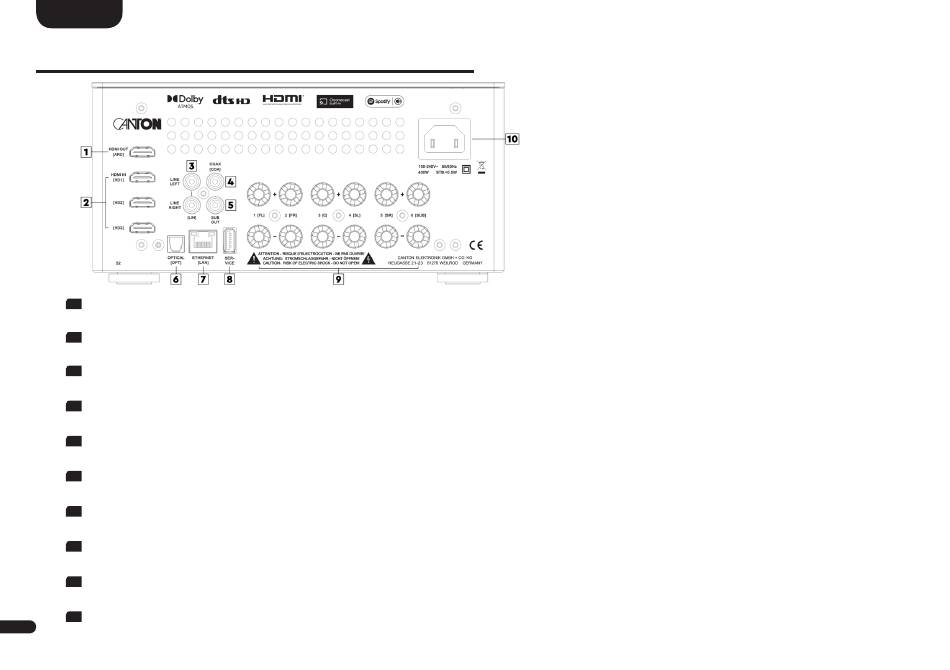

ANSCHLUSSTERMINAL (Rückseite)
HDMI Ausgang
1 ®
Für die Verbindung mit dem HDMI (eARC / ARC)-Eingang an Ihrem TV.
HDMI Eingänge
®
2
Für die Verbindung mit dem HDMI-Ausgang Ihrer digitalen Zuspielgeräte.
Analog Line Eingang L/R
3
Für die Verbindung mit dem analogen Line Ausgang an Ihrem Zuspielgerät.
Digital S/PDIF Koaxial
4
Für die Verbindung mit dem digitalen koaxialen Audioausgang an Ihrem TV oder digitalen Zuspielgerät.
Sub Out
5
Für die Verbindung mit einem aktiven Subwoofer.
Digital S/PDIF Optisch
6
Für die Verbindung mit dem optischen Audioausgang an Ihrem TV oder digitalen Zuspielgerät.
Ethernet
7
Für die Verbindung mit dem Internet via Netzwerkkabel (RJ45).
Service Anschluss
8
Wird nur für den Canton Kundenservice verwendet.
Lautsprecher Anschluss
9
Für den direkten Anschluss passiver Lautsprecher und/oder eines passiven Subwoofers.
Netzeingang
10
12
Zum Anschluss des Amp an das Stromnetz.
(HDMI mit 3D, 4K, eARC/ARC, HDCP 2.2, CEC, HDR)
®
(3x HDMI mit 3D, 4K, HDCP 2.2, CEC, HDR)
®
(2x Cinch, max. 2Vrms)
(Cinch, max. 96kHz)
(Cinch, max. 2Vrms)
(TOSLINK, max. 96kHz)
(RJ45 Buchse, 8-polig)
(USB A Anschluss, keine Musikwiedergabe, keine Ladefuktion)
(Schraubklemme, max. 6mm )
2
(IEC C18, 100-240V~, 50/60Hz, 400W)
Hinweis:
eARC ist nur bei Geräten der zweiten
Generation (Amp 5.1 S2) verfügbar.
