Canton Chrono RC-A Bedienungsanleitung

Deutsch

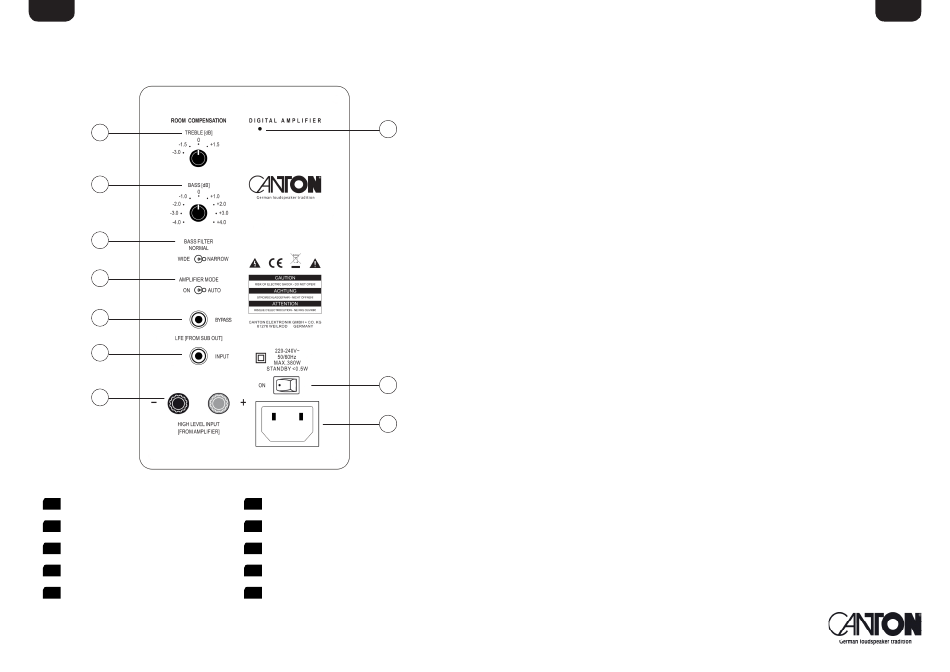

Anschluss-Terminal
1
2
3
4
5
6
7
1
Schalter für Hochtonanpassung
1
1
Schalter für Tieftonanpassung
2
1
Schalter für Bassfilter
3
1
Schalter für Einschaltautomatik
4
1
Cinch-Ausgang (Bypass)
5
Art. Nr. 20870
10
9
8
1
Cinch-Eingang (Low Frequency Effect)
6
1
Schraubklemmen für Lautsprecherkabel
7
Netzanschluss Buchse
8
1
Netzschalter
9
1
LED für Betriebsanzeige:
10
grün = on, rot = standby, aus = off
www.canton.de
Chrono RC-A
Zusatzinformationen
Die Chrono RC-A ist ein teilaktiver 3-Wege HiFi-Lautsprecher. Der Anschluss an Ihren Verstärker
erfolgt wie bei einem Passivlautsprecher über Schraubklemmen und handelsübliche Lautsprecher-
kabel. Zusätzlich wird für den Betrieb Netzspannung benötigt. Während Mittel- und Hochtonsys-
tem der Chrono RC-A über den angeschlossenen externen Verstärker betrieben werden, erfolgt
der Antrieb der beiden Tieftonsysteme über die im Lautsprechergehäuse integrierte Digital-Endstu-
fe. Sowohl im klassischen Stereo-Betrieb als auch im Einsatz als Teil eines Heimkinosystems bietet
dieser teilaktive Aufbau beeindruckende akustische Vorteile. Ausgestattet mit einem LFE-Eingang
und verbunden mit dem Sub-Out ihres AV-Receivers ersetzt die Chrono RC-A so einen zusätzli-
chen Subwoofer.
RC-Technologie
In die Endstufe der Chrono RC-A ist eine elektronische Raumanpassung integriert. Über zwei
Drehschalter (1 + 2) können ungünstige Raumeinflüsse im Tief- und Hochtonbereich ausgeglichen
und der Klang des Lautsprechers an den Aufstellungsort und die eigenen Hörgewohnheiten an-
gepasst werden. Ein schaltbarer Bassfilter (3) kann die Tieftonwiedergabe zusätzlich beeinflussen.
Dabei gilt folgende Grundregel: „Wide" für große Räume, „Normal" für mittlere Raumgrößen
und „Narrow" für eher kleine Räume.
Einschaltautomatik
Ist der Netzschalter (9) der Chrono RC-A auf „On" geschaltet, kann über „Amplifier Mode" (4)
zwischen zwei Einschaltvarianten gewählt werden. Schalterstellung „On" – die Endstufe ist per-
manent eingeschaltet, Schalterstellung „Auto" – bei eingehendem Signal schaltet die Endstufe
automatisch ein. Liegt kein Tonsignal an so schaltet die Endstufe zeitverzögert nach ca. 20 Minu-
ten in einen Standby Modus. Die Leistungsaufnahme liegt hier unter 0,5 Watt.
LFE-Eingang
Über die mit „LFE" gekennzeichnete Cinch-Buchse (6) kann die Chrono RC-A, parallel zu den
normalen Lautsprecherkabeln, mit dem Sub-Out ihres Steuergerätes verbunden werden. Die mit
„Bypass" gekennzeichnete Cinch-Buchse (5) dient dabei als Ausgang, z.B. um das LFE-Signal an
den zweiten Lausprecher weiterzuleiten.
Technische Daten
Eingangsspannung: 220 - 240 Volt
Eingangsfrequenz: 50 / 60 Hz
Leistungsaufnahme (Standby): 0,42 Watt
Leistungsaufnahme (Leerlauf): 12,8 Watt
Leistungsaufnahme (Maximal): 380 Watt
Temperaturbereich: 5°C (41°F) - 40°C (104°F)
Nenn- / Musikbelastbarkeit: 160 / 320 Watt
Canton Elektronik GmbH + Co. KG
Neugasse 21– 23 · 61276 Weilrod
