Smart Amp 5.1
BEDIENUNGSANLEITUNG
Deutsch
OPERATING INSTRUCTIONS
English

Werbung

Kapitel

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Canton Smart Amp 5.1

Inhaltszusammenfassung für Canton Smart Amp 5.1

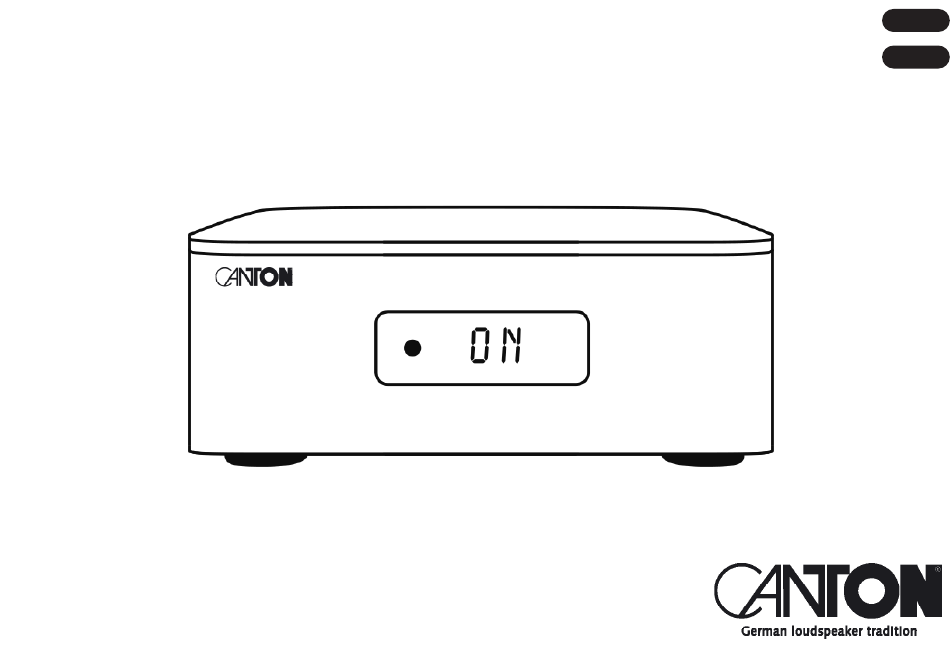

  • Seite 1 Smart Amp 5.1 BEDIENUNGSANLEITUNG Deutsch OPERATING INSTRUCTIONS English...
  • Seite 2 Vielen Dank, dass Sie sich für ein Produkt von Canton entschieden haben. Ihnen stehen nun viele Hörstunden mit hervorragenden Klängen bevor. Sollten Sie Fragen haben oder weitere Informationen benötigen, stehen wir Ihnen gerne zur Verfügung! Service-Telefon: 06083 / 287-87 Service E-Mail: service@canton.de Canton Elektronik GmbH + Co.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ....................................Seite 6 Auspacken und Anschließen ................................Seite 11 Einspielen ......................................Seite 11 Inbetriebnahme der Fernbedienung..............................Seite 11 Anschluss-Terminal ....................................Seite 12 Tastenfeld ......................................Seite 14 Fernbedienung ....................................Seite 15 LED Anzeigen .....................................Seite 16 Displayanzeigen ....................................Seite 16 Verwendung von Chromecast built-in for audio..........................Seite 19 Verwendung von Spotify Connect ..............................Seite 21 Wiedergabe via Bluetooth Funktechnologie .............................Seite 22 ®...
  • Seite 4 – Diskreter Eingang [DIL] ................................Seite 33 – IR Löschen [RES] ..................................Seite 34 – HDMI CEC [CEC] ..................................Seite 34 – Standby Modus [STB] ...................................Seite 35 – Eingangskonfiguration [INP] .................................Seite 36 – Verstärkung Analog [OFS] ................................Seite 37 – Eingangswahl [SEL] ..................................Seite 38 –...
  • Seite 5 6. System Info [INF] ...................................Seite 54 – Firmware Info [FWI] ..................................Seite 55 – Netzwerk Info [WII] ..................................Seite 56 Fehlersuche ......................................Seite 57 Technische Daten ....................................Seite 64 EU Konformitätserklärung ..................................Seite 65 Weitere wichtige Informationen .................................Seite 66 – Informationen über den „bestimmungsgemäßen Betrieb" .......................Seite 66 –...

  • Seite 6: Sicherheitshinweise

    Deutsch Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen Platzes für Ihrern Smart Amp 5.1 und bei dessen Pflege und Bedienung! Die sachgemäße Handhabung des Verstärkers fällt in die Verantwortung des Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen, die durch unsachgemäße Aufstellung oder unsachgemäßen Anschluss ver ursacht werden.

  • Seite 7: Wichtige Sicherheitsunterweisung

    Deutsch Wichtige Sicherheitsunterweisung ACHTUNG ACHTUNG ACHTUNG Gefahr eines elektrischen Schlages. Explosionsgefahr! Lebensgefahr! Nicht öffnen! ACHTUNG: ACHTUNG: ACHTUNG: Zur Vermeidung eines Brandes oder eines Auswechselbare Lithium-Batterien! Knopfzelle (Batterie) nicht verschlucken. elektrischen Schlages das Gerät nicht öffnen. Das Achtung: Bei unsachgemäßem Austausch Gefahr innerer chemischer Verbrennungen.
  • Seite 8 Deutsch Starke Temperaturschwankungen führen zu Kondensniederschlag (Wassertröpfchen) im Gerät. Warten Sie mit der Inbetriebnahme, bis sich die entstandene Feuchtigkeit verflüchtigt hat (mind. drei Stunden). Stellen Sie keine Gegenstände auf das Gerät, die mit Flüssigkeiten gefüllt sind (wie z. B. Vasen). Stellen Sie kein offenes Feuer, wie z.
  • Seite 9 Deutsch Üben Sie keine Gewalt auf Bedienelemente, Anschlüsse und Leitungen aus. Das Gerät darf nur mit der auf dem Gerät oder dem Typenschild spezifizierten Spannung und Frequenz betrieben werden. Verwenden Sie nur Befestigungsmaterial und Zubehör, welches vom Hersteller zugelassen ist und/oder mit dem Gerät mitgeliefert wird. Verwenden Sie nur Rollwagen, Ständer, Stative, Halter oder Tische, die vom Hersteller spezifiziert oder mit dem Gerät verkauft werden.
  • Seite 10 Deutsch Verwenden Sie ausschließlich die für das Gerät spezifizierten Batterien oder Akkus. Bei den mitgelieferten Batterien handelt es sich nicht um Akkus, d. h. diese Batterien dürfen nicht wieder aufgeladen werden. Das Gerät und/oder der Beipack kann Kleinteile enthalten, die verschluckt werden können. Daher nicht geeignet für Kinder unter drei Jahren.

  • Seite 11: Inbetriebnahme Der Fernbedienung

    Deutsch Auspacken Inbetriebnahme der Fernbedienung Packen Sie den Smart Amp 5.1 vorsichtig aus und überprüfen Sie, ob die hier aufgeführten Teile enthalten sind: Die mitgelieferte Batterie ist bereits Lieferumfang: in die Fernbedienung eingelegt. • 1x Smart Amp 5.1 Zur Inbetriebnahme entfernen Sie •...

  • Seite 12: Anschluss-Terminal

    Für die Verbindung mit dem Internet via Netzwerkkabel (RJ45). Service Anschluss (USB A Anschluss, keine Musikwiedergabe, keine Ladefuktion) Wird nur für den Canton Kundenservice verwendet. Lautsprecher Anschluss (Musikleistung 2x 180W / 4x 150 Watt / 6x 100Watt) Für den direkten Anschluss passiver Lautsprecher.
  • Seite 13 Deutsch Hinweis: Die physischen Eingänge haben bei Auslieferung folgende Bezeichnungen, welche (mit Ausnahme von BT und NET) auf Wunsch angepasst werden können: Eingang On-Screen-Display Anzeige Display HDMI1 HDMI2 HDMI3 COAX ANALOG Bluetooth ® WLAN / LAN (Ethernet) NETWORK Hinweis: Die Audio Return Channel (ARC) Funktion ist beim Amp 5.1 jederzeit nutzbar und muss nicht aktiviert oder deaktiviert werden.

  • Seite 14: Tastenfeld

    Deutsch TASTENFELD Gerätesteuerung: Power - Schaltet das Gerät Ein / Aus (On / Standby) (Zum Ausschalten 3 Sekunden gedrückt halten) Speichertasten 1-3 - Direktwahlspeicher zum Aufrufen gespeicherter Playlists und abgespeicherter Klangeinstellungen Eingangswahl - Durchschalten der Eingänge Plus - Lautstärke erhöhen Minus - Lautstärke verringern Play/Pause - Wiedergabe/Pause Funktion bei Verwendung von Chromecast built-in for audio, Spotify Connect und Bluetooth...

  • Seite 15: Fernbedienung

    Deutsch Fernbedienung Power [ ] Schaltet das Gerät ein bzw. aus (On/Standby) Stumm Stummschaltung (Mute) Aufwärts [ ] Eingang oder Menü-Auswahl aufwärts Abwärts [ ] Eingang oder Menü-Auswahl abwärts Weiter zur nächsten Menü-Ebene/ Bestätigund der Auswahl Plus [+] Erhöht Lautstärke oder Menü-Wert Minus [-] Verringert Lautstärke oder Menü-Wert Menü...

  • Seite 16: Led Anzeigen

    Deutsch LED Anzeigen Die LED zeigt folgende Zustände an: • LED aus (leuchtet nicht) Verstärker vom Stromnetz getrennt • LED leuchtet rot Verstärker im Standby Modus • LED blinkt schnell grün Verstärker fährt hoch • LED leuchtet grün Verstärker ist aktiv und mit Netzwerk verbunden ------------------------------------------------------------------------------------------------------------- •...
  • Seite 17 Deutsch LED Display Das Multifunktions-LED-Display befindet sich in der Front des Amp 5.1 und leuchtet bei einem gesendeten Befehl für fünf Sekunden auf. Die wichtigsten Anzeigen und Ihre Bedeutung sind hier aufgeführt: Funktion Display Bedeutung Eingang HDMI ARC Eingang gewählt ®...
  • Seite 18 Deutsch Funktion Display Bedeutung Eingangssignal DOLBY DIGITAL 2.0 Dolby Digital Zweikanal-Datenstrom ® Eingangssignal DOLBY SURROUND Dolby Surround Raumklang ® Eingangssignal DTS-HD DTS-HD Datenstrom ® Eingangssignal Digital Surround Datenstrom ® Eingangssignal Digitales Stereo-Signal Netzwerkbetrieb CAST Verwendung von Chromecast built-in Netzwerkbetrieb SPOTIFY Verwendung von Spotify Connect Netzwerkbetrieb WIF / CON...

  • Seite 19: Verwendung Von Chromecast Built-In For Audio

    Deutsch Verwendung von Chromecast built-in for audio Voraussetzungen: • (Mobiles) Endgerät mit aktivierter WLAN und Bluetooth® Funktion • Netzwerkzugang (WLAN oder LAN) • Die App "Google Home" • Eine App, die die Wiedergabe mittels Chromecast built-in unterstützt (z.B. Spotify Music, AllCast, TuneIn, etc.). Eine Musikwiedergabe über die App "Google Home"...

  • Seite 20: Google Assistent Sprachsteuerung

    Deutsch Wählen Sie Smart Amp 5.1xxxx als einzurichtendes Gerät aus. Ihr (mobiles) Endgerät versucht sich jetzt per Bluetooth ® Technologie mit dem Amp 5.1 zu verbinden. Befolgen Sie dazu bitte die weiteren Installationsschritte der App „Google Home“. Nachdem die Verbindung hergestellt wurde, spielt der Amp 5.1 über die angeschlossenen Lautsprecher eine Melodie (Klangfolge). Bitte bestätigen Sie in der App, dass Sie die Melodie gehört haben.

  • Seite 21: Verwendung Von Spotify Connect

    Deutsch Verwendung von Spotify Connect Verwenden Sie Ihr Telefon, Tablet oder Ihren Computer als Fernbedienung für Spotify. Auf spotify.com/connect erfahren Sie mehr. Automatische Updates Nachdem Sie den Amp 5.1 mit dem Netzwerk verbunden haben, werden automatisch Firmware Updates auf Ihrem Gerät durchgeführt. Nach jedem Verbinden mit dem Stromnetz und in regelmäßigen Abständen (auch im Standby) sucht der Amp 5.1 nach einer Aktualisierung und in- stalliert diese, sofern vorhanden.

  • Seite 22: Wiedergabe Via Bluetooth ® Funktechnologie

    Deutsch Wiedergabe via Bluetooth Funktechnologie ® Voraussetzungen: • Bluetooth muss auf dem (mobilen) Endgerät aktiviert sein. ® • Das (mobile) Endgerät muss mindestens den Bluetooth Standard 2.0 unterstützen. ® • Das (mobile) Endgerät muss sich in der Reichweite des Amp befinden (max. 10 m). Verbindungsvorgang Über die Smart Fernbedienung des Verstärkers können Sie Ihr (mobiles) Endgerät via Bluetooth®...

  • Seite 23: Speichertaste

    Deutsch Speichertaste 1-3 (Presets) Der Amp 5.1 ist in der Lage, die drei Speichertasten mit Presets (Voreinstellungen) zu belegen. Alle Einstellungen im Lautsprecher-Menü (ge- wählter Eingang, Lautstärke, Klangeinstellungen, Pegelanpassungen, etc.), sowie Playlists (Wiedergabelisten) aus der App „Spotify“ können abgespeichert werden. Praxis Tipp: Wir empfehlen nach der Ersteinrichtung des Amp 5.1, vorgenommenen Einstellungen auf einer der drei Speichertasten abzu- speichern, um versehentlich überschreibene Einstellungen über die Preset-Taste wiederherzustellen.

  • Seite 24: Menüstruktur Und Navigation

    Sie 30 Sekunden, ohne eine Taste auf dem Tastenfeld zu drücken. Hier nun die Beschreibung, wie Sie mittels Smart Fernbedienung durch das Menü des Smart Amp 5.1 navigieren können: • Um das Hauptmenü aufzurufen, drücken Sie die Menü-Taste "M".

  • Seite 25: Lautsprecher-Einstellung [Sps]

    Deutsch Hinweis: Um die Standardsprache des On-Screen Displays von Deutsch auf Englisch zu ändern, gehen Sie bitte in das Hauptmenü. Wählen Sie dort den Menüpunkt Systemeinstellung [SYS] und darunter den Punkt Sprache [LAN]. Siehe auch Kapitel Sprache [LAN]. 1. Lautsprecher-Einstellung [SPS] Der erste Punkt im Hauptmenü...

  • Seite 26: Lautsprecher-Abstand [Dst]

    Deutsch Um die relative Lautstärke der verschiedenen Lautsprecher einzustellen, gehen Sie bitte wie folgt vor: Halten Sie die Menü-Taste "M" auf der Fernbedienung, um in das Menü zu gelangen. Bestätigen Sie den ersten Menüpunkt Lautsprecher-Einstellung [SPS] mit der OK-Taste. Bestätigen Sie den Menüpunkt Kanalpegel [CHL] mit der OK-Taste. Als erstes Element ist „Testton“...

  • Seite 27: Frequenzweiche [Xov]

    Lautsprecher auf Small gestellt und zudem ein Subwoofer vorhanden ist, andernfalls ist diese Funktion ausgegraut. Bei der Verwendung von Canton Smart Lautsprechern (Lautsprecherkonfiguration [SPC] = Smart) erfolgt die Auswahl der Übernahmefrequenz automatisch durch das System. Allen Lautsprechern, die auf groß (Lautsprecherkonfiguration [SPC] = Large) gestellt sind, wird das vollständige Signal ungefiltert zugeführt.

  • Seite 28: Sprachverständlichkeit [Voi]

    Deutsch Sprachverständlichkeit [VOI] Verwenden Sie diese Funktion, um die Sprachverständlichkeit zu erhöhen. So können Sie z.B. Dialoge (Sprache) in Filmen mit lauten Geräu- schen besser verstehen. Um die Funktion „Sprachverständlichkeit“ zu aktivieren bzw. zu deaktivieren, gehen Sie bitte wie folgt vor: Drücken Sie die Menü-Taste "M"...

  • Seite 29: Sub Phase [Pha]

    Deutsch Sub Phase [PHA] Als Phasenlage bezeichnet man die Lage zweier Schwingungsverläufe zueinander. Verwenden Sie diese Funktion, um die Phasenlage eines verbundenen Subwoofers von 0 Grad (Werkseinstellung) auf 180 Grad (invertiert) bezogen auf die übrigen Lautsprecher zu ändern. Versu- chen Sie eine Phasenlage von 180 Grad, falls der Basspegel bei der im Menüpunkt Frequenzweiche [XOV] eingestellten Trennfrequenz viel zu niedrig erscheint.

  • Seite 30: Raumhöhe [Rhe]

    Deutsch EIN / [ON] bedeutet, dass der Subwoofer die Basssignale wiedergibt (Werkeinstellung). AUS / [OFF] bedeutet, dass die Bassanteile von den Frontlautsprechern FL / FR wiedergegeben werden. Verlassen Sie den Menüpunkt mit der Menü-Taste "M". Raumhöhe [RHE] Um bei der Wiedergabe von Titeln mit Dolby Atmos Datenstrom eine optimale Räumlichkeit (3D Klang) zu erzielen, ist eine Einstellung der ®...

  • Seite 31: Systemeinstellung [Sys]

    Deutsch 2. Systemeinstellung [SYS] Der zweite Punkt im Hauptmenü ist die Systemeinstellung. Sie enthält die folgenden Menüpunkte: • Schlummerfunktion [SLP] • IR Menü [IRM] – IR Lernen [IRL] – Diskreter Eingang [DIL] – IR Löschen [CLR] • HDMI CEC Gerätesteuerung [CEC] •...

  • Seite 32: Ir Menü [Irm]

    "Drücken Sie die Originaltaste". Im LED Display blinkt [IRL]. Drücken Sie die gewünschte Funktion auf der Canton Smart Fernbedienung, z.B. "+" für Volume +. Sie erhalten die Aufforderung "Drücken Sie die neue Taste", sowie darunter die Angabe der gedrückten Taste, z.B. "Volume +". Im LED Display erscheint ebenfalls die gewählte Funktion, z.B.

  • Seite 33: Diskreter Eingang [Dil]

    Deutsch Hinweise: • Die rote markierte Taste „ON/Standby“ der Canton Smart Remote hat eine Doppelfunktion. Durch einmaliges Drücken erscheint im LED Display [ON], wodurch die Einschaltfunktion "an" programmiert werden kann. Wird diese Taste zweimal kurz hintereinander gedrückt, zeigt das Display [STB] an und die Ausschaltfunktion "Standby" kann gelernt werden. Wenn Ihre TV-/Uni versal-Fernbedienung ebenfalls nur eine Taste für die Funktion „an“...

  • Seite 34: Ir Löschen [Res]

    Deutsch scheint die Meldung "Erfolgreich" und in der Anzeige [OK] und Sie können mit der Programmierung des nächsten Eingangs fortfahren. Wenn der Code nicht gespeichert werden konnte, erscheint "Fehlgeschlagen" auf dem Bildschirm und im LED Display steht [FAI] um anzuzeigen, dass kein Code gespeichert wurde. In diesem Fall wird BDP [HD1] weiterhin angezeigt. Bitte versuchen Sie einen gerin- geren oder höheren Abstand zwischen dem Amp 5.1 und der TV-/ Universal - Fernbedienung, falls der Prozess erneut fehlschlägt.

  • Seite 35: Standby Modus [Stb]

    Bitte löschen Sie bei Bedarf die Codes vom Amp 5.1. Standby Modus [STB] Mit dieser Funktion stellen Sie ein, wie der Smart Amp 5.1 ein- bzw. ausgeschaltet wird – manuell oder automatisch, teilweise abhängig von einem eingehenden Audiosignal. • Wenn ECO [ECO] ausgewählt ist, schaltet der Amp 5.1 nach 20 Minuten ohne erkanntes Audiosignal am ausgewählten Eingang selbst tätig in den Standby-Modus und muss manuell über das Tastenfeld am Gerät oder über die Fernbedienung wieder eingeschaltet werden.

  • Seite 36: Eingangskonfiguration [Inp]

    (Standby). Alle anderen Modi Netzwerk [NSB], Auto [AUT] und Manuell [MAN] bieten eine automatische Einschaltfunktion für drahtlos verbundene (Smart-)Lautsprecher beim Einschalten des Smart Amp 5.1 („Master“ Gerät). Hinweise: • Wenn der Standby-Modus auf Auto [AUT] eingestellt ist und der Amp 5.1 mit der "Power" Taste " " des Tastenfeldes oder der Fernbedienung manuell in den Standby-Modus versetzt wird, ist es für ihn nicht möglich, automatisch wieder einzuschal-...

  • Seite 37: Verstärkung Analog [Ofs]

    Deutsch HDMI Eingang 3 HDMI3 [HD3] PS (Spielekonsole) ® HDMI ® Ausgang [ARC] TV (Fernseher) Optischer Digitaleingang [OPT] CD (CD Spieler) Koaxialer Digitaleingang COAX [COA] DVD (DVD Spieler) Analoger Line Eingang L/R Analog [ANA] AUX (Analoges Gerät) Um die Quellgeräte-Bezeichnung für einen Eingang zu ändern und/oder Eingänge zu deaktivieren, gehen Sie bitte wie folgt vor: Drücken Sie Menü-Taste "M"...

  • Seite 38: Eingangswahl [Sel]

    Deutsch Um die Verstärkung für den Analogeingang (Line) anzupassen, gehen Sie bitte wie folgt vor: Drücken Sie die Menü-Taste "M" auf der Fernbedienung, um in das Menü zu gelangen. Navigieren Sie mit der Pfeiltaste " " oder " " zum Menüpunkt Systemeinstellung [SYS] und wählen Sie diesen durch Drücken der OK-Taste aus.

  • Seite 39: Lip Sync [Lip]

    Deutsch Lip Sync Lippensynchronität [LIP] Die Bildverarbeitung in einem Fernseher oder Videoprojektor dauert üblicherweise länger als die Audiosignalverarbeitung im Verstärker. Mit der Funktion Lipsync [LIP] können Sie bei Bedarf das Tonsignal im Amp 5.1 zeitlich verzögern, um es an das Bild des Fernsehers / Projektors anzupassen, damit Bild und Ton (lippen)synchron sind.

  • Seite 40: Wiedergabemodus [Plm]

    Deutsch Wiedergabemodus [PLM] In diesem Menü können Sie weitere Wiedergabemodi (Playmodes) aktivieren, welche Sie dann zusätzlich zu den drei Standardmodi Stereo, Movie und Music über die Taste PLAYMODE auswählen und nutzen können. Diese sind: • Discrete: Raumklang für Filme, Musik, etc. ohne Verwendung eines Virtualizers. •...

  • Seite 41: Sprache [Lan]

    Deutsch Wählen Sie mittels Pfeiltaste " " oder " " den Menüpunkt 3D Audio [3D] und bestätigen Sie diesen durch Drücken der OK-Taste. Wählen Sie mittels "+" bzw. "–" Taste die gewünschte Intensität Stark [HIG], Normal [NOR] oder Gering [LOW] aus und bestätigen Sie Ihre Auswahl durch Drücken der OK-Taste.

  • Seite 42: Netzwerkeinstellung [Nws]

    Deutsch Um den Vorgang abzubrechen, drücken Sie die Eingangswahltaste " ". Die Anzeige wechselt zurück ins Menü Systemeinstellung [SYS] und im LED Display erscheint wieder [RES]. Drücken Sie die Eingangswahltaste " " erneut zweimal, um das Hauptmenü zu verlassen. Um den Rücksetzvorgang durchzuführen, drücken Sie die Play-/Pause-Taste " ". Auf dem Bildschirm wird "Bitte warten" (Please Wait!) angezeigt, im LED Display wird [YES] für weitere 5 Sekunden angezeigt, danach [OFF].

  • Seite 43: Netzwerk Reset [Nwr]

    Deutsch Bestätigen Sie den ersten Menüpunkt Netzwerkverbindung [NWC] mit der OK-Taste. Wählen Sie mit der "+" bzw. "–" Taste die gewünschte Verbindungsart aus, [WIF] für eine kabellose bzw. [ETH] für eine kabelgebundene Netzwerkverbindung und bestätigen Sie Ihre Eingabe mit der OK-Taste. Um das Menü...

  • Seite 44: Funkeinstellung [Wis]

    Deutsch Wenn Sie den Rücksetzvorgang abbrechen möchten, verlassen Sie den Menüpunkt durch Drücken der Menü-Taste "M". Drücken Sie die Menü-Taste "M" erneut zweimal, um das Hauptmenü zu verlassen. Um den Rücksetzvorgang durchzuführen, drücken Sie die OK-Taste. Auf dem Bildschirm wird "Bitte warten" (Please Wait!) angezeigt, im LED Display erscheint [YES] für weitere 5 Sekunden.

  • Seite 45: Bt Eingangswahl [Bts]

    Deutsch Um die Einstellung zu ändern, gehen Sie bitte wie folgt vor: Drücken Sie die Menü-Taste "M" auf der Fernbedienung, um in das Menü zu gelangen. Navigieren Sie mit der Pfeiltaste " " oder " " zum Menüpunkt Funkeinstellung [WIS] und bestätigen Sie diesen mit der OK-Taste. Wählen Sie den Punkt Bluetooth [BT] mittels Pfeiltaste "...
  • Seite 46 Deutsch wahl durch Drücken der OK-Taste. Um das Menü zu verlassen, drücken Sie die Menü-Taste "M". Hinweise: • Abhängig vom verwendeten (mobilen) Endgerät kann bei aktivierter Automatik der Amp 5.1 auch beim Tippen einer Nach richt oder bei anderen Systemtönen auf den Eingang [BT] schalten. Zur Vermeidung eines ständigen Umschaltens (z. B. bei Ankunft einer Nachricht) ist eine Zeitverzögerung von 5 Sekunden programmiert.

  • Seite 47: Hf Sendeleistung [Txp]

    Deutsch Achtung: Alle Einstellungen, die Sie im Bezug auf das Bluetooth Funkmodul vorgenommen und auf dem Amp 5.1 gespeichert haben, ® werden gelöscht. Um den Löschvorgang durchzuführen, gehen Sie wie folgt vor: Drücken Sie die Menü-Taste "M" auf der Fernbedienung, um in das Menü zu gelangen. Navigieren Sie mit der Pfeiltaste "...

  • Seite 48: Hf Kanal [Chn]

    Deutsch HF Kanal [CHN] Normalerweise wählt das im Amp 5.1 verbaute Wireless Audio Modul eigenständig einen freien Funkkanal im 5.2GHz bzw. 5.8GHz Frequenz- band für die Audio - Datenübertragung [AUT]. Sollten Sie Ihr WLAN ebenfalls im 5GHz Band betreiben und es zu Störungen bei der Daten- übertragung und/oder der Audio-Übertragung kommen, so bietet Ihnen dieses Menü...

  • Seite 49: Ausgangskonfiguration [Ops]

    Front Rechts), den Center Lautsprecher sowie den Subwoofer, einstellen. Werksseitig ist der Amp 5.1 auf ein 5.1 Passiv-Lautsprechersys- tem voreingestellt. Es sind unter Verwendung von Canton Smart Lautsprechern jedoch Konfigurationen von 2.0 bis zu 7.1.4 möglich, wobei maximal 6 Lautsprecher per Kabel und 8 Smart Lautsprecher Wireless (kabellos) verbunden werden können.
  • Seite 50 Deutsch • (5) Rear Links und Rear Rechts [RER]: Diese Lautsprecher kommen in einem 7-Kanal Heimkino-System zur Anwendung. Sie unterstützen die Surround-Lautsprecher bei der Erzeugung eines homogenen Surroundtons. Im Idealfall stehen die beiden hinteren Lautsprecher in einem Winkel von jeweils 135° bis 150°. Bei Verwendung der Rear-Lautsprecher [RER] sollten die Surround-Lautsprecher [SUR] etwas weiter vor- ne, etwa neben dem Hörplatz, positioniert werden.
  • Seite 51 Deutsch Im Einzelnen haben diese Lautsprecher-Typen folgende Bedeutung: • Smart [SMT]: Dieser Typ bezieht sich auf die Lautsprecher der Canton Smart Serie. Abbildung 1: Aufstellung Heimkino-Setup Sie können das Audiosignal sowohl wireless (per Funk) als auch kabelgebunden (mittels Signalkabel) übertragen. Die Steuerungsbefehle (Zustand Ein/Standby, Lautstärke, etc.) werden hingegen immer kabellos an die Lautsprecher gesendet.

  • Seite 52: Lautsprecherzuordnung [Spm]

    Deutsch Abbildung 1: Aufstellung Heimkino-Setup Um einzustellen, ob ein Lautsprecher / -Paar vorhanden ist und welchem Typ es entspricht, gehen Sie bitte wie folgt vor: Drücken Sie Menü-Taste "M" auf der Fernbedienung, um in das Menü zu gelangen. 0° Navigieren Sie mit der Pfeiltaste " " oder " " zum Menüpunkt Ausgangskonfig. [OPS] und wählen Sie diesen durch Drücken der OK-Taste aus.
  • Seite 53 Folgende drei Verbindungsarten sind möglich: • Canton Smart Lautsprecher mit der Verbindungsart Wireless (Funk): In diesem Fall werden sowohl Audiosignale als auch Steuerbefehle (Zustand Ein/Standby, Lautstärke, etc.) Wireless (per Funk) übertragen. Um eine Verbindung zwischen Amp 5.1 und Smart Lautsprechern herstellen zu können, müssen diese gekoppelt werden.

  • Seite 54: System Info [Inf]

    Deutsch Wenn Sie einen Smart Lautsprecher verwenden möchten, wird für diesen Wireless als alleinige Option angezeigt. Dabei haben die Abkür- zungen hinter Wireless folgende Bedeutung: • Wireless (DIS) = Smart Lautsprecher nicht verbunden (Disconnected) • Wireless (PIR) = Smart Lautsprecher kann verbunden werden (Pairing Prozess) •...

  • Seite 55: Firmware Info [Fwi]

    Deutsch – STS Wireless [STS] – MCU Host [MCU] – DSP Audio [DSP] – OSD Fonts [OSD] • Netzwerk Info [NWI] – IP Adresse [IP] – MAC Adresse [MAC] – Name [NAM] – SSID [SSI] – WiFi Band [BAN] – STS Wireless [WCH] Firmware Info [FWI] Mit dieser Funktion können Sie die auf dem Amp 5.1 installierten Firmware-Versionen (Geräteprogramme) anzeigen lassen.

  • Seite 56: Netzwerk Info [Wii]

    Die Media Access Control Adresse ist die individuelle, unveränderliche Identifikationsnummer des WiFi Mo duls • Name [NAM]: Der dem Amp 5.1 bei der Einrichtung zugewiesene (Netzwerk)Name. Werksseitig ist der Name Smart Amp 5.1 voreingestellt. • SSID [SSI]: Der Name des verwendeten Netzwerks. • WiFi Band [BAN]: Das Frequenzband, auf dem das WiFi Modul arbeitet.

  • Seite 57: Fehlersuche

    Anbei finden Sie eine Übersicht der am häufigsten auftretenden Probleme. Sollten Sie weiterführende Fragen haben, wenden Sie sich bitte an Ihren Canton Fachhändler, kontaktieren Sie unseren Kundenservice unter der Tel. +49 (0) 6083 287-87 oder senden Sie uns eine E-Mail an info@canton.de.
  • Seite 58 Deutsch Problem Mögliche Ursache Lösung Der Amp 5.1 schaltet 1. Die Standby-Funktion ist werksseitig auf 1. Damit der Amp 5.1 einschalten kann, musst die nicht automatisch ein. NSB gestellt. Der Amp 5.1 muss manuell Standby-Funktion auf Auto [AUT] gestellt werden. eingeschaltet werden.
  • Seite 59 Deutsch Problem Mögliche Ursache Lösung Die Lautsprecher, 1. Das Signalkabel vom Quellgerät zum Analog- 1. Verwenden Sie ein kürzeres und/oder hochwertigeres welche mit dem Amp eingang [AUX] des Amp 5.1 ist zu lang. (besser geschirmtes) Signalkabel. 5.1 verbunden sind, 2. Das verwendete Signalkabel ist nicht 2.

  • Seite 60: Ein Gleichzeitiger Betrieb Von Bluetooth

    Deutsch Problem Mögliche Ursache Lösung Der Eingang [BT] ist 1. Die Funktion BT Eingangswahl [BTS] ist akti- 1. Um den Eingang [BT] manuell auswählen zu können, über die Pfeiltaste " viert und die Umschaltung erfolgt automa- deaktivieren Sie die Funktion BT Eingangswahl [BTS]. "...
  • Seite 61 Deutsch Problem Mögliche Ursache Lösung Die Wiedergabe eines 1. Die Funktion Autom. Wiedergabe [APL] wurde 1. Wenn diese Funktion nicht erwünscht ist, deaktivieren Sie (mobilen) Endgerätes aktiviert. Autom. Wiedergabe [APL]. startet automatisch beim Einschalten des Amp 5.1. Das Koppeln von 1.
  • Seite 62 Deutsch Problem Mögliche Ursache Lösung Die Wiedergabe eines 1. Die Funktion Autom. Wiedergabe [APL] wurde 1. Wenn diese Funktion nicht erwünscht ist, deaktivieren Sie (mobilen) Endgerätes aktiviert. Autom. Wiedergabe [APL]. startet automatisch beim Einschalten des Amp 5.1. Das Koppeln von 1.
  • Seite 63 Deutsch Problem Mögliche Ursache Lösung Die Wiedergabe eines 1. Die Funktion Autom. Wiedergabe [APL] wurde 1. Wenn diese Funktion nicht erwünscht ist, deaktivieren Sie (mobilen) Endgerätes aktiviert. Autom. Wiedergabe [APL]. startet automatisch beim Einschalten des Amp 5.1. Das Koppeln von 1.

  • Seite 64: Technische Daten

    Deutsch Technische Daten Smart Amp 5.1 Spannungsversorgung – Betriebsspannung 100 – 240V~ – Betriebsfrequenz 50 / 60Hz – Leistungsaufnahme ECO Standby 0,47 W – Leistungsaufnahme NSB Standby WLAN [WIF] ca. 1,94W (Werkseinstellung) – Leistungsaufnahme NSB Standby LAN [ETH] ca. 6,8W –...

  • Seite 65: Eu Konformitätserklärung

    EU – Konformitätserklärung Kennzeichnung Wir, der Hersteller / Importeur Canton Elektronik GmbH + Co. KG • Neugasse 21–23 • 61276 Weilrod/Niederlauken • Germany bestätigen und erklären in alleiniger Verantwortung, dass sich die Produkte Smart Amp 5.1 (Verstärker mit mehreren Signalein- und –ausgängen, WiFi und Ethernet Netzwerkanbindung, Bluetooth®...

  • Seite 66: Weitere Wichtige Informationen

    Deutsch Weitere wichtige Informationen Informationen über den „bestimmungsgemäßen Betrieb“ Informationen zur CE-Kennzeichnung Der Amp 5.1 ist zur Verwendung in geschlossenen Innerhalb der Europäischen Union in Verkehr gebrachte Elektro- und Elektronikgeräte müssen mit einem CE-Kennzeichen versehen Räumen konzipiert und darf nicht im Freien oder in nasser Umgebung verwendet werden.

  • Seite 67: Smart Connect

    Smart Connect 5.1 BEDIENUNGSANLEITUNG Deutsch OPERATING INSTRUCTIONS English...
  • Seite 68 Thank you very much for choosing this Canton product. You can now look forward to countless hours filled with excellent sound. If you have any questions or need further information, please do not hesitate to contact us! Service-Telefon: 06083 / 287-87 Service E-Mail: service@canton.de...
  • Seite 69 Content Important safety instructions .................................Page 73 Unpacking ......................................Page 78 Setting up the remote control.................................Page 78 Connection terminal....................................Page 79 Touch pad ......................................Page 80 Remote control .......................................Page 81 LED indications ......................................Page 82 Display indications ....................................Page 82 Using Chromecast built-in for audio ..............................Page 85 Google Assistant ....................................Page 86 Automatic Updates ....................................Page 87 Using Spotify Connect ...................................Page 87...
  • Seite 70 – Direct Input Learn [DIL] ................................Page 98 – IR Clear [CLR] ................................... Page 99 – HDMI CEC [CEC] ..................................Page 99 – Standby Mode [STB] .................................. Page 100 – Input Configuration [INP] ................................Page 101 – Analog Gain [OFS] ..................................Page 102 –...
  • Seite 71 English – Network Info [NWI] ..................................Page 120 Trouble shooting ....................................Page 121 Technical data .......................................Page 128 EU declaration of conformity ................................Page 129 Further important information ................................Page 130 Warranty ......................................Page 131 License Notices .....................................Page 132 3 7 1...

  • Seite 72: Safety Instructions

    Please observe the safety instructions when choosing the correct location for your Samrt Connect 5.1 and when maintaining and operating it! The user is responsible for the proper handling of the pre-amplifier. Canton cannot accept any responsibility for damage or accidents caused by improper installation or connection.

  • Seite 73: Important Safety Instructions

    English Important safety instruction CAUTION CAUTION CAUTION Risk of electric shock Danger of explosion! Danger of life! Do not open! CAUTION: CAUTION: CAUTION: To reduce the rist of fire and electric shock, Replaceable lithium batteries! Do not ingest battery. Chemical burn hazard. do not open the device.
  • Seite 74 English Strong temperature fluctuations lead to condensation (water droplets) in the device. Wait until the moisture has evaporated (at least three hours). Do not place objects filled with liquids (such as vases) on the device. Do not place an open fire, such as lit candles, on or near the device. Do not place the device near heat sources such as radiators, heat accumulators, stoves or other devices (including amplifiers) that generate heat.
  • Seite 75 English Always choose a level surface. The device must be in a vertical position. Do not exert force on operating elements, connections and lines. The device may only be operated with the voltage and frequency specified on the device or the type plate. Do not insert any objects or body parts into the openings of the device.
  • Seite 76 English The remote control supplied with this device contains a button cell as battery. Swallowing the button cell can cause serious internal burns and thus death in only 2 hours! Do not ingest the battery, Chemical Burn Hazard. If you think batteries might have been swallowed or placed inside any part of the body, seek immediate medical attention. Take care of your environment when disposing of the battery.

  • Seite 77: Unpacking

    CLOSE Connection CR 2032 Place the Smart Amp 5.1 in the desired location and connect it to the power input using the power cord. Make sure that your TV is plugged in. If you want to connect your Amp to the WiFi network, please make sure your WiFi router is active and has a connection to the Internet.

  • Seite 78: Connection Terminal

    For the connection with a network router via ethernet cable (RJ45 Socket, 8-pole). SERVICE CONNECTOR Used for the Canton customer service only (USB A Socket, covered, no audio, no charging). Speaker Terminal For the connection with passive loudspeakers (Music Ouput 2x 180W / 4x 150 Watt / 6x 100Watt).

  • Seite 79: Touch Keys

    English Note: The physical inputs have the following designations, (which you can match to the connected source at any time, except for BT and NET): Name (display indication) Phys. Input HDMI1 HDMI2 HDMI3 COAX1 LIN / Line ANALOG Bluetooth ® Network (WiFi/Ethernet) NETWORK Note: The ARC function can be used at any time with the Amp 5.1 and does not need to be activated or deactivated.

  • Seite 80: Remote Control

    English Remote Control Power Toggles system status (on/standby) Mutes audio Mute Upwards Sets input or menu item upwards Downwards Sets input or menu item downwards Enters next menu level (confirms selection) Plus Increases volume or menu value Decreases volume or menu value Minus [-] Menu Enters settings menu or previous menu level...

  • Seite 81: Led Indications

    English LED indications The LED indicates the following conditions: • LED off (not illuminated) Amplifier disconnected from the mains • LED shining red Amplifier in standby mode • LED flashing green quickly Amplifier is booting • LED shining green Amplifier is active (network connected) ------------------------------------------------------------------------------------------------------------- •...
  • Seite 82 English LED Display The Amp 5.1 has a multifunctional LED display build in the front of the Amp which will light up for 5 seconds when receiving a command. The most important indications and their meanings are listed below: Operation Display Meaning Input...
  • Seite 83 WIF / CON Network (WiFi) connected Networking WIF / DIS Network (WiFi) disconnected Networking ETH / CON Network (ethernet) connected Networking ETH / DIS Network (ethernet) disconnected Networking NET / SET Smart Amp 5.1 ready for network setup 3 8 3...

  • Seite 84: Using Chromecast Built-In For Audio

    Please do as follows: Power up your Smart Amp 5.1 and start your (mobile) device. The WiFi and Bluetooth® function must be activated on your (mobile) device. If the Amp 5.1 has been disconnected from the mains please wait with the procedure until the display indicates [NET] followed by [SET].

  • Seite 85: Google Assistant

    In order to play back music that you have stored locally on your (mobile) device via the Smart Amp 5.1 using Chromecast built-in, you can use the manufacturer's own playback app. If the music app of the manufacturer does not support Chromecast built-in for audio, you can alternatively use a freely available app (such as the app "AllCast"...

  • Seite 86: Automatic Updates

    Automatic Updates After being connected to a network and getting access to the Canton Update Server via the Internet, the Amp 5.1 automatically performs firmware updates. Each time the Amp 5.1 is connected to the mains, and at regular intervals (also in standby) it searches for a firmware update and installs it, if available.

  • Seite 87: Playback Via Bluetooth® Wireless Technology

    Caution: As factory default the Amp5.1 sends a pairing request to (mobile) devices permanentely. To deactivate this please switch the functi on "BT Pairing" [BTP] from Auto [AUT] to Manual [MAN]. To connect an additional (mobile) device without using the Canton Smart remote, this functions must be switched to Auto [AUT] again.

  • Seite 88: Preset

    English Preset Buttons 1-3 (Presets) The Amp 5.1 is able to store settings to the 3 preset buttons. All settings in the speaker menu (selected input, volume, sound settings, gain adjustments, etc.) as well as playlists from the app "Spotify" can be stored. It is recommended to store all settings that have been made during the "initial installation"...

  • Seite 89: Menu Structure And Navigation

    Overview Most settings of the Smart Amp 5.1 are included into the main menu. This main menu is controlled with the touch keys on the top side of the Smart Amp 5.1 or with the Canton Smart Remote. The main menu is displayed by the OSD (On-Screen Display) on your TV screen. The LED display in the amplifier shows the respective function in the form of an abbreviation or as scroll text when the menu is activated.

  • Seite 90: Speaker Setup [Sps]

    English 1. Speaker Setup [SPS] The first item in the main menu is the Speaker Setup. Here you can make sound-relevant settings relating to the connected speakers. This Speaker Setup includes the menu items •Channel Level [CHL] •Distance [DST] •Crossover [XOV] •Compression [DRC] •Voice Clarity [VOI] •Equalization [EQ]...

  • Seite 91: Distance [Dst]

    This function is only available if at least one of the connected speakers ist set as Small and if a subwoofer is activated, otherwise this function is grayed out. In case of using Canton Smart speakers (Speakerconfiguration [SPC] = Smart) the adjustment of the crossover frequency will be done automatically.

  • Seite 92: Compression [Drc]

    English To set the crossover frequency of each connected speaker and the subwoofer please do as follows: Press the menu button "M" on the remote to enter the menu. Confirm the first menu item Speaker Setup [SPS] by pressing the "OK" button. Use the "...

  • Seite 93: Equalization [Eq]

    Equalization [EQ] In this menu you can adjust the frequency response of the loudspeakers that are connected to the Smart Amp 5.1 to match the room conditi- on. You can choose between 3 EQ-settings for each speaker resp. each pair of speakers. A free position in the room is the factory setting.

  • Seite 94: Sub Stereo [Ssm]

    English Sub Stereo [SSM] If you have connected a subwoofer to the Amp 5.1, this subwoofer will play all (bass)signals that are lower than the set crossover frequency in the menu item Crossover [XOV], independently of the selected playmode (Stereo, Movie, Music, etc.). For a pure stereo experience it is pos- sible to route the full music signal (including the bass part) to the front speakers (FL, FR) in the playmode Stereo.

  • Seite 95: System Setup [Sys]

    English To set the device heights please do as follows: To enter the menu, press the "M" button. Confirm the first menu item Speaker Setup [SPS] with the "OK button. Use the " " or " " button to select the menu item Device Heights [DHE] and confirm with the "OK" button. Use the "+"...

  • Seite 96: Sleep Timer [Slp]

    Confirm the first menu item Sleep Timer [SLP] with the "OK" button. Please press key you want to learn" appears on the screen, the display flashes [IRL]. Please press the desired function on the Canton Smart remote control. Note: The IR codes of a TV remote can be assigned to all buttons of the optionally available Canton Smart remote alike.

  • Seite 97: Direct Input Learn [Dil]

    English "Press the new button" will be shown on the screen with the name of the selected key (e.g. "Volume +") below. The display indicates the selected function as well (e.g. V+]). Within 15 seconds, press the key you wish to allocate to this function on the TV remote. Once the IR command has been successfully allocated, the display shows [OK] resp.

  • Seite 98: Ir Clear [Clr]

    " " button to select the menu item IR Clear [CLR] and confirm with the "OK" button. "Reset All" appears on the screen and [YES] appears on the display. Press the OK button on the Canton Smart remote to delete the stored commands.

  • Seite 99: Standby Mode [Stb]

    •In order to avoid conflicts when controlling the Smart Amp 5.1, the “Volume +/–“, “Mute” and “Power” buttons on the TV remo- te control should not be learned through the IR learn function of the amplifier when using the CEC function. Delete the codes if necessary.
  • Seite 100 This is the operation mode with the lowest standby power consumption. All the other modes Network, Auto, and Manual provide an auto- matic power up function for all wirelessly connected speakers when powering up the Smart Amp 5.1 (Master Device).

  • Seite 101: Analog Gain [Ofs]

    English HDMI® Output [ARC] (Television) Optical Digital Input OPT [OPT] (CD Player) Coaxial Digital Input COAX [COA] (DVD Player) Analoque Line Input Analog [ANA] (Analogue Device) To change the name of an input or to deactivate an input please proceed as follows: To enter the menu, press the "M"...

  • Seite 102: Input Select [Sel]

    English Use the "+" resp. the "–" key to adjust the volume level. Press the "M" button to exit this menu item. Input Select [SEL] If the Input Select function is set to Auto [AUT], the Amp 5.1 automatically changes the optical, coaxial, analogue or Bluetooth® input as soon as the signal stops at the currently selected signal input and a different input signal is detected at one of the other inputs of the Amp 5.1.

  • Seite 103: Max Volume [Vol]

    English Max Volume [VOL] You can limit the maximum settable volume with this (protective) function Max Volume in such a way that the sound level (indicated in the On-screen or LED display of the Amp 5.1) cannot be turned up above the set value. You can set the desired volume level from 1 to 70, where 70 represented the maximum.

  • Seite 104: Audio [3D]

    Factory Reset [RES] With this function you can reset the Smart Amp 5.1 to its factory settings. In case the Amp 5.1 has a mailfunction or does not connect to a network anymore, please perform such a reset and repeat the installation process before you contact the customer support.

  • Seite 105: Network Setup [Nws]

    At this menu the connection way of the WiFi module is set. The module can be connected Wireless [WLA] (default) or Wired [ETH] using the Ethernet port of the Smart Amp 5.1. To change the connection way from wireless to wired or contrary, do the following: To enter the menu, press the "M"...
  • Seite 106 English with the "OK" button. Press the "M" button to exit this menu item. Network Reset [NWR] This function is to reset all network settings stored on the Amp 5.1 and set it to the factory settings. Caution: All settings you have made and stored on the amplifier's WiFi module will be deleted! To perform the reset using the touch keys on top of the amplifier, proceeed as follows: Power up your Amp 5.1 using the Power "...

  • Seite 107: Wireless Setup [Wis]

    Bluetooth [BT] ® In this menu you can set all features relating to the Bluetooth wireless technology module integrated in the Smart Amp 5.1. The ® Bluetooth menu includes four submenus, as follows: Pair Mode [BTP] This menu allows you to set whether the Amp 5.1 sends a pairing request to (mobile) devices permanently [AUT], or whether this function is disabled [MAN] to avoid unwanted pairing processes with (mobile) devices.

  • Seite 108: Autoplay [Apl]

    English [MAN] = The pairing process needs to be initiated by pressing the "Bluetooth Pairing" button on the Smart remote. Exit the menu item by pressing the "M" button. Notes: •If a signal is being transmitted via Bluetooth wireless technology, the Amp 5.1 does not send a pairing request to a second (mo- ®...

  • Seite 109: Bt Reset [Bre]

    If there is no app or one that does not support background operation, playback will not start. BT Reset [BRE] This function is to reset all Bluetooth wireless technology related settings and paired devices stored on the Smart Amp 5.1. ® Caution: ALL settings related to the Bluetooth wireless module you have made and stored on the Amp 5.1 will be deleted.

  • Seite 110: Rf Channel [Chn]

    English transmission power is at 50% (-3dB) and at Max at 100% (0dB). To adjust the transmission power of the wireless audio module please do as follows: To enter the menu, press the "M" button. Use the " " or " " button to navigate to the menu Wireless Setup [WIS] and confirm with the "OK" button. Use the "...

  • Seite 111: Output Setup [Ops]

    The fifth item of the Main menu is the Output Setup [OPS] which is used to set up both the speaker availability and speaker type, as well as the way the speakers are connected to the Smart Amp 5.1 - wired or wireless. It contains the two items: •...
  • Seite 112 (e.g. front left and right), the center speaker and the subwoofer. By default the Amp 5.1 has 5.1 passive speaker configuration. Setups from 2.0 up to 7.1.4 are possible using Canton Smart speakers, with maximum 6 speakers connected by wire and 8 Smart speakers connected wirelessly.
  • Seite 113 English • (7) Top Rear left and right [TR]: They reproduce the Dolby Atmos signals as Figure 1: Home cinema setup ® well. To get an even more detailed spatial impression (3D Sound) you can use two additional upfiring speakers or ceiling speakers . The upfiring speakers (Dolby Atmos Enabled speaker) are placed on top of the rear left and right speakers [RER] ®...
  • Seite 114 • Smart [SMT]: This type refers to speakers of the Canton Smart series. You can connect the audio signal wirelessly or wired (using a signal cable).The control commands (On/Standby state, volume, etc.) are always send wirelessly to the speakers. When using a Smart speaker the selection of the size and crossovers happens automatically.

  • Seite 115: Speaker Mapping [Spm]

    Speaker Mapping [SPM] The Speaker Mapping [SPM] allows you to set up the connection between the Smart Amp 5.1 and the speakers. Only speakers that have been activated in the Speaker Config menu [SPC] can be connected. The connection can be wireless for Smart speakers or wired for passive speakers using the speaker outputs Analog1 to Analog5 plus Analog6 for a passive subwoofer.
  • Seite 116 After a few seconds a successful wireless pairing will be indicated with Wireless(CON) behind the selected speaker on the screen. The newly paired Smart speakers shows [CON] in its display. From now on the displays of the Smart Amp 5.1 and the paired Smart spea- ker are in sync and show the selected speaker.

  • Seite 117: System Info [Inf]

    English If the speaker pairing failed and "Wireless pairing failed" is shown in the info bar on top of the menu please repeat steps 7 to 10 Notes: and verify that… a) ...the selected Smart speaker has been disconnected from the mains for at least 30 seconds. b) ...not more then 20 seconds have been passed between pressing the "OK"...

  • Seite 118: Firmware Info [Fwi]

    English Firmware Info [FWI] This feature helps you to check and verify the firmware installed on the Smart Amp 5.1. Before doing a service request, please check and note the indicated version numbers. The listed items have the following meanings: •...

  • Seite 119: Network Info [Nwi]

    Note: • The IP address and frequency band of the WiFi module (WiFi band) can only be displayed after the Smart Amp 5.1 is connected to your network via WiFi or network cable. If the Amp 5.1 is connected via network cable, it is not possible to display the SSID.

  • Seite 120: Troubleshooting

    English Troubleshooting Please find attached an overview of the most common problems. If you have further questions, please contact your Canton dealer, contact our service hotline at Tel. + 49 (0) 6083 287-0 or send us an e-mail to: info@canton.de.
  • Seite 121 English Problem Possible cause Solution The Amp 5.1 does not 1. The standby function is factory set to Network 1. In order to automacially turn on, the standby function turn on automatically. [NSB]. The system must be turned on manually. must be switched to Auto [AUT].
  • Seite 122 English Problem Possible cause Solution The speaker connec- 1. The signal cable from the source device to 1. Use a shorter and/or higher quality (better shielded) signal ted to the Amp 5.1 the analoque input [AUX] of the Amp 5.1 is too cable.
  • Seite 123 English Problem Possible cause Solution The input [BT] cannot 1. The function BT Select [BTS] is activated and the 1. Deactivate the function BT Select [BTS] in order to select the be selected via the Amp 5.1 switches the source automatically as soon input [BT] manually.
  • Seite 124 English Problem Possible cause Solution Playback of a (mobile) 1. The automatic playback function AutoPlay [APL] 1. If this function is unwanted, set AutoPlay [APL] to OFF. device starts automati- is activated. cally when the Amp 5.1 is switched on. Pairing of Smart (wire- 1.
  • Seite 125 English Problem Possible cause Solution The Amp 5.1 1. This can happen if the function Input Select 1.1 Make sure that no signal is present at any other input unintentionally [SEL] is set to [AUT] and the currently selected during playback at the analoque input [AUX] or changes the input.
  • Seite 126 Ethernet [ETH]. Select [NWC]. setup. The Smart Amp 5.1 is 1. Your (mobile) device and the Amp 5.1 must 1. Connect your (mobile) device resp. the Amp 5.1 to the not indicated in the app be conncted to the same network.

  • Seite 127: Technical Data

    English Technical Data Smart Amp 5.1 Power supply – Operating voltage 100 – 240V~ – Operating frequency 50 / 60Hz – Power consumption ECO Standby 0,47 W – Power consumption NSB Standby WLAN [WIF] ca. 1,94W (Factory setting) – Power consumption NSB Standby LAN [ETH] ca. 6,8W Bluetooth®...

  • Seite 128: Eu Declaration Of Conformity

    EU – Declaration of Conformity marking We, the manufacturer / importer Canton Elektronik GmbH + Co. KG • Neugasse 21–23 • 61276 Weilrod • Germany confirm and declare in sole responsibility that the product Smart Amp 5.1 (Dolby Atmos® enabled Amplifier with several signal in- and outputs, RF Audio Transmitter, WiFi and Ethernet connections, Bluetooth®...

  • Seite 129: Further Important Information

    Information on the “Intended Use” Information about the CE marking The Smart Amp 5.1 is designed for indoor use and Electrical and electronic devices placed on the market within the must not be used outdoors or in a wet environment.

  • Seite 130: Warranty

    Bauteilen innerhalb der Garantiezeit. Dies gilt für alle Lautsprecher, die bei einem autorisierten Canton Fachhändler gekauft wurden. Wenden Sie sich im Schadensfall bitte an ihn oder direkt an den Canton Service. WARRANTY Above and beyond the legally prescribed warranty period Canton offers a guarantee of 5 years on all its passive loudspeakers.
  • Seite 131 Bluetooth SIG, ® connect/third-party-licenses. Inc. and any use of such marks by Canton is under license. Other trademarks and trade names are those of their respective owners. ® The terms HDMI and HDMI Google, Google Home,...
  • Seite 132 Bei Fragen oder Anregungen wenden Sie sich bitte an unseren Kundenservice: For further questions, please do not hesitate to contact our Customer Service: Canton Elektronik GmbH + Co. KG Neugasse 21 – 23 61276 Weilrod, Germany Tel. +49 (0)6083 287-87 info@canton.de...
